引言

智慧教室的燈光控制是物聯網的一項重要應用。因此,從系統硬件、軟件和協議數據格式上，對智慧教室的燈光控制系統進行全面的設計，對于物聯網的應用推廣和節能減排,都具有重要的應用示范價值與實用性意義。

1總體架構

智慧教室燈光控制系統的基本架構如圖1所示。該系統由信息感測節點（ZigBee無線傳感器節點）、智能處理平臺以及繼電器節點組成。系統中的三種功能節點采用ZigBee協議構成無線傳感器網絡（WSN）。智能處理平臺在WSN中擔任ZigBee協調器節點，信息感測節點及繼電器節點擔任ZigBee終端節點。

信息感測節點主要通過傳感器技術實現對環境信息的感知及采集，如光照強度、人體感應數據，并通過ZigBee協議將采集結果傳至信息處理平臺。

信息處理平臺中，ZigBee協調器負責接收感知數據，并將接收到的數據通過RS232串口傳送到應用開發平臺，應用開發平臺對收到的采集結果進行分析、決策后，將控制命令從RS232發往ZigBee協調器，ZigBee協調器通過ZigBee無線通信協議將控制命令發送到繼電器。

繼電器節點通過ZigBee協議接收Z(yǔ)igBee協調器發來的控制命令，執行開或關燈的指令。

ZigBee無線通信協議不需要獨立的硬件設備，而是以無線通信模塊的形式，在信息感測節點、信息處理平臺和繼電器節點中均需要實現。

2硬件設計

2.1信息感測節點

信息感測節點硬件上由傳感器、微處理器、無線通信模塊、電池組成。圖2所示是信息感測節點的組成圖。在設計上，為了降低成本，并提高硬件的可擴展性和靈活性，信息感測節點的微處理器及無線通信模塊可采用選用相同的ZB2430底板實現，其核心芯片是TI公司的CC2430,ZB2430電路原理圖如圖3所示。傳感器選用插件式的硬件設計，通過ZB2430的1/O擴展口與ZB2430相連，信息感測節點只在傳感器插件上不同。根據智慧教室燈光控制的實際需要，選用了光照、人體兩類傳感器，共兩類信息感測節點。

2.2信息處理平臺京更件

信息處理平臺硬件上采用DMATEK的DMA210XP整合平臺，其集成了應用開發平臺和ZigBee協調器端功能，ZigBee協調器端接收從感測節點采集到的數據，并通過串口傳輸?shù)綉?yīng)用開放平臺，由其對感測數據做進一步的分析、處理和顯示，其組成圖如圖3所示。

ZigBee協調器端采用DAMTEK的ZB2430-03實現，ZB2430-03的硬件組成與信息感測節點的ZB2430完全一致，只在軟件上不同，通過在軟件上定義ZB2430為從模塊(終端)、

ZB2430-03為主模塊(協調器)，實現信息在兩者間通信。

應用開發平臺采用具有先進ARMCortexA8核心的SamsungS5PV210處理器，該處理器采用ARMCortexA8核心，DMA210XP應用平臺結合ZigBee無線感測，實現智慧教室燈光控制的應用。

2.3繼電器節點京更件

繼電器節點硬件設計與信息感測節點硬件類似，但沒有傳感器模塊。

3軟件設計

3.1信息感測節點軟件

信息感測節點的軟件可采用嵌入式系統的開發方式與流程，開發工具為IAR。本系統共涉及光照、人體兩類傳感器,這兩類傳感器獲取到的數據格式略有不同。具體如下：

相同部分：

#defineMAX_SEND_BUF_LEN128//定義發送緩沖區長度上限

staticuint8pTxData[MAX_SEND_BUF_LEN]；//定義發送緩沖區的大小

/*填充發送緩沖區，對5類傳感器均相同，開始*/

pTxData[0]=0xFF；

pTxData[1]=0xFD；

pTxData[3]=4；

pTxData[8]=0；

pTxData[9]=0；

pTxData[10]=CheckSum(pTxData，10)；//校驗和/*填充發送緩沖區，對2類傳感器均相同，結束*/不同部分有光電傳感器的數據獲取與處理：

unsignedintADC_GetValue(void)//獲取傳感器采樣數據

{

unsignedintadcValue=0；

adcValue=adcSampleSingle(ADC_REF_AVDD，

ADC_12_BIT，HAL_BOARD_IO_ADC_CH)；

returnadcValue；

}

/*對采樣數據的轉換，開始*/

ADC_VALUE=ADC_GetValue()*3.3/16384/2；

pTxData[4]=(uint8)ADC_VALUE%10+48；

pTxData[5]=(uint8)(ADC_VALUE*10)%10+48；

/*對采樣數據的轉換，結束*/

pTxData[6]=0x00；//填充發送緩沖區

pTxData[7]=0x00；//填充發送緩沖區

人體傳感器的數據處理：

pTxData[4]=HAL_INT_VAL()；

pTxData[5]=0x00；

pTxData[6]=0x00；

pTxData[7]=0x00；

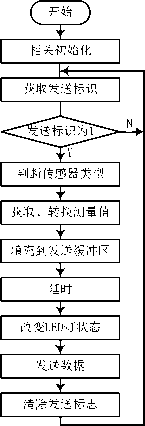

信息感測節點應用程序?qū)鞲衅鳒y(cè)量值的獲取、轉換、緩存及無線發送功能可采用如圖4所示的程序流程來實現。

圖4信息感測節點數據處理流程圖

3.2信息處理平臺軟件

信息處理平臺的ZigBee協調器模塊通過ZigBee點對點無線通信協議，負責接收和匯聚各傳感器采集到的感測信息,并將接收到感測數據通過RS232串口傳輸?shù)綉?yīng)用開發平臺；同時,負責從RS232串口接收從應用開發平臺下達的控制命令,并通過ZigBee無線通信協議將控制命令發送到ZigBee繼電器節點(電燈)。具體程序流程如圖5所示。

3.3繼電器節點軟件設計

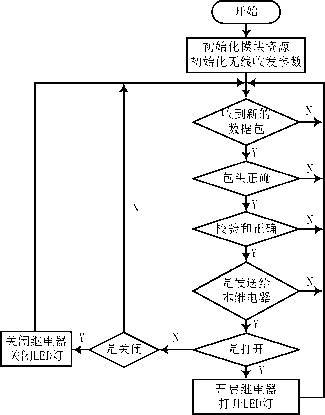

在本系統中，用ZigBee繼電器模擬教室電燈，ZigBee繼電器通過ZigBee點對點無線通信協議接收Z(yǔ)igBee協調器發來的控制命令，實現對各繼電器(電燈)的打開及關閉控制。其ZigBee繼電器程序流程如圖6所示。

圖6繼電器節點程序流程圖

4ZigBee點對點通信參數及數據格式設計

ZigBee點對點通信參數設計

對Zigbee點對點通信參數的設置，有RF_CHANNEL、PAN_ID、SENSOR_ADDR、COORD_ADDR四項。ZigBee無線傳感器節點模塊、ZigBee繼電器模塊、ZigBee協調器模塊的RF_CHANNEL、PAN_ID設置一致；無線傳感器節點模塊的SENSOR_ADDR為無線傳感器節點地址；無線傳感器節點模塊的COORD_ADDR為發送地址，要與協調器模塊的COORD_ADDR設置一致；繼電器模塊的RELAY_ADDR為繼電器地址，要與協調器模塊的RELAY_ADDR設置一致。本設計采用的設置如下：

#defineRF_CHANNEL22//頻道11~26

#definePAN_ID0x1122//網絡id

#defineCOORD_ADDR0x5566//協調器地址

#defineRELAY_ADDR0x7788//繼電器地址

ZigBee無線通信數據格式設計

4.2.1協調器接收格式

本設計的發送端傳感器格式(byte1-byte10)如圖7所示。

圖7中，byte1,byte2:傳感器端數據發送的固定頭，固定為OxFA,0xFB；byte3:數據類型的標識，例0x01人體,0x02光照；byte4：為傳感數據長度(統一為0x04)；byte5-byte8:傳感器采集到的具體數據；byte9:保留；byte10:byte1-byte9校驗值(相加取低8位)。

4.2.2協調器發送數據格式

本設計的接收端為電燈(繼電器)，格式(byte1-byte10)如圖8所示。

圖8中，byte1，byte2:Coordinator端數據發送控制繼電器命令的固定頭0xFA,0xFB；byte3:Coordibator端數據發送對象，是繼電器序號；0x01:發送命令給繼電器1端,表示電燈1；0x02:發送命令給繼電器2端，表示電燈2；0x03:發送命令給繼電器3端，表示電燈3；0x04:發送命令給繼電器4端，表示電燈4,以此類推；byte4:命令長度,固定為0x04；byte5:發送給繼電器的命令內容(0x02為關閉,0x01為開啟)；byte6-byte9:保留；byte10:byte1-byte9校驗值(相加取低8位)。

4.2.3電燈(繼電器)應答數據格式

本設計的接收端，即協調器的格式(byte1-byte9)如圖9所示。

圖9中，byte1-byte4:表示收到的數據原值返回；byte5-byte8:應答碼，固定為0xAA0xBB0xCC0xDD；byte9:是byte1-byte8的校驗值(相加取低8位)。

5結語

智慧教室的燈光控制是物聯網的一項重要應用，本文從硬件、軟件和協議數據格式上對智慧教室的燈光控制系統進行了較為全面的設計，對物聯網的應用推廣、節能減排等方面都具有重要的應用價值與實用性，只需在軟件上和傳感器插件上做少量改動，本系統的應用還可進一步推廣，如應用到倉儲監控、智慧家居等方面，具有很強的可擴展性。
