引言

干式變壓器屬于變流變壓器,由鐵芯和線圈組成,鐵芯材料以硅鋼片為主,線圈材料以環氧樹脂為主,由環氧樹脂澆筑而成,環氧樹脂具有絕緣性和不可燃性,因此變壓器在使用過程中不會出現漏液、助燃等問題,相比其他變壓器維護工作量較小。在電廠運行過程中,應定期維護干式變壓器,檢查其工作狀態,防止因變壓器長時間做功和內部零件損壞而影響電力系統的正常運行。

1干式變壓器常見故障、故障原因及處理方式

1.1鐵芯過熱

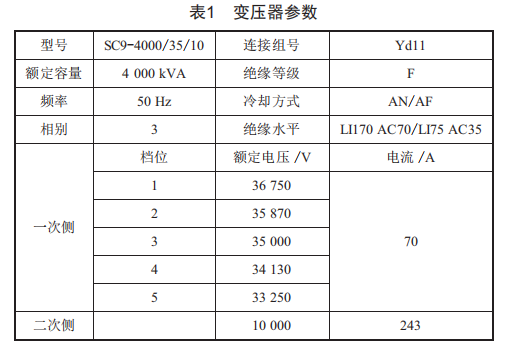

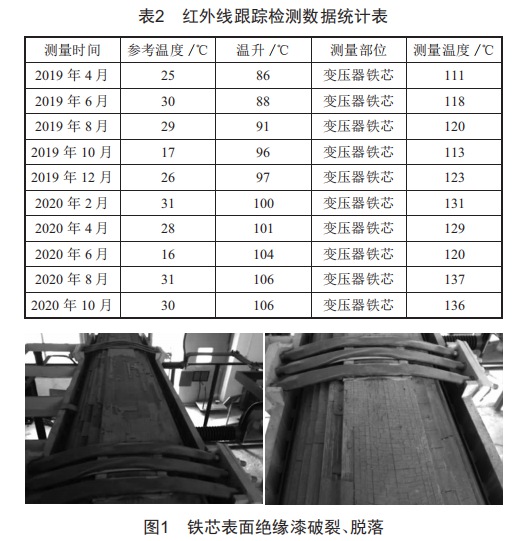

以某電廠為例,該電廠干式變壓器24B（參數如表1所示）于2018年4月投入運行,次年4月在進行紅外線檢測時發現該變壓器鐵芯存在過熱現象,當時鐵芯最高溫度達到111℃。為及時了解鐵芯溫度變化情況,采取了紅外線跟蹤監測,2020年10月調取紅外線檢測數據（表2）,數據顯示鐵芯最高溫度達137℃。隨后進行停電檢查,發現鐵芯表面絕緣漆破裂,甚至出現脫落情況（圖1）。

1.1.1原因分析

干式變壓器鐵芯過熱通常由以下幾種原因引起:

(1）變壓器長時間運行摩擦生熱導致鐵芯過熱。

(2）硅鋼片質量問題也是導致鐵芯過熱的原因之一,劣質的硅鋼片會使變壓器在工作狀態時做功增大,過度摩擦導致鐵芯過熱。

(3）散熱器出現故障,變壓器做功時無法正常散熱導致鐵芯過熱。

(4）變壓器在設計運行過程中會設置額定電壓,若在實際運行中電壓過大則會導致鐵芯過熱。

根據以上可能導致鐵芯過熱的原因進行排查,經檢驗,該電廠干式變壓器24B所帶負荷僅為額定負荷的75%,不存在超負荷運行情況:針對干式變壓器材料問題,咨詢了硅鋼片的生產廠家,結果顯示該批次的硅鋼片嚴格按照干式變壓器制作要求生產,材料質量等級較高:后又對變壓器散熱器進行檢查,發現散熱器正常運行,沒有出現散熱器不正常運轉現象:又檢查了干式變壓器銘牌,顯示該變壓器額定電壓為36750V,但電廠運行過程中,變壓器實際是在最低電壓為37000V的狀態下運行,嚴重超過額定電壓,導致變壓器鐵芯飽和度增加,鐵芯耗損加大,從而引起鐵芯過熱,影響干式變壓器使用壽命。

1.1.2處理措施

綜上所述,導致干式變壓器鐵芯過熱的原因為變壓器實際運行電壓超過額定電壓。針對該問題,電廠應啟動備品備件采購計劃,及時采購需要的備件,充分考慮電廠實際運行中的最高電壓情況,對干式變壓器額定電壓重新進行設計,并試運行一段時間,采用紅外線持續跟蹤監測,觀察鐵芯溫度是否處于正常水平。

1.2聲音異常

聲音異常是干式變壓器運行過程中的常見故障之一,隨著變壓器做功時間增長及做功強度加大,變壓器難免超負荷運轉,導致其在運行過程中處于疲憊狀態,發出異常聲音。根據變壓器不同零件不同程度的受損情況,變壓器也會發出不同的聲音。以某電廠電力系統為例,維護人員在檢查變壓器運行過程中聽見變壓器做功時出現了多種聲音狀態,說明變壓器出現了故障,維護人員應首先判斷異常聲音部位,再根據異常聲音位置采取對應的解決措施。1.2.1內部異常聲音產生原因及處理措施

導致變壓器內部聲音異常主要有以下幾方面原因:

(1）干式變壓器分接頭松動,導致變壓器做功增大,超負荷做功導致變壓器發出"吱吱"聲。

(2）鐵芯夾件松動。

(3）鐵芯未接地。

(4）套管表面污漬較多,出現"嘶嘶"聲。

根據以上可導致干式變壓器內部聲音異常的原因進行逐個排查,最終發現該電廠干式變壓器分接頭松動,未及時發現,導致變壓器內部聲音出現異常。維修工人應先做好自身安全防護措施,并停電檢查分接頭檔位連接情況以及電阻安全狀況,再根據檢查結果恰當處理。

1.2.2外部異常聲音產生原因及處理措施

變壓器除內部聲音異常外,也會出現外部聲音異?，F(xiàn)象,這就要求維護人員在判斷變壓器聲音異常故障時,冷靜應對,先判斷出異常聲音部位,若為外部聲音異常,需從以下角度進行原因分析:

(1）變壓器長時間運行,"疲勞"做功,超負荷運行,使得變壓器在運轉過程中承受過大壓力,進而產生異常聲音。

(2）干式變壓器實際運行電壓與額定電壓不符,實際運行電壓過高容易使變壓器過勵磁,導致變壓器不正常運轉,出現外部聲音異?，F(xiàn)象,縮短變壓器使用壽命。

(3）缺相運行,這是在變壓器工作狀態下經常出現的問題,會導致變壓器出現過勵磁,讓變壓器在正常做功狀態下發出十分尖銳的聲音。

(4）低壓側短路或接地導致變壓器外側聲音異常。

(5）懸浮電位并不影響變壓器運行,但會使變壓器工作時產生異常聲音(在該電力系統中,變壓器各個零部件包括螺栓、拉板等都用漆噴涂,一定程度上影響了各部件之間的接觸,受漏磁場作用影響,極易導致變壓器出現懸浮電位）。

(6）變壓器共振,維護人員應檢查變壓器安裝位置,如果變壓器安裝位置不規范,如變壓器安裝部位地板過薄等,都會因為變壓器安裝部位空鼓產生共振,出現噪聲。

經檢查,導致干式變壓器外部聲音異常的上述原因全部存在,為有效消除干式變壓器外部聲音異?，F(xiàn)象,制訂出如下應對策略:

（1)調整干式變壓器運行負荷,根據變壓器的額定電壓適當降低變壓器的運行負荷。

（2)根據該電廠用電情況,適當調整變壓器運行電壓,使用萬用表測量低壓側電壓數據,觀察低壓側電壓輸出情況,并與干式變壓器額定電壓相比較,若低壓側輸出電壓高于變壓器額定電壓,說明變壓器存在過勵磁現象,導致外部聲音異常,維修人員應通過上調分接檔位消除過勵磁現象,恢復外部正常聲音,同時根據變壓器額定電壓調整變壓器工作中的實際電壓。

（3)對于缺相運行的變壓器,使用萬用表測量變壓器低壓側各電壓輸出值是否在正常范圍,若電壓輸出值不符合規定,維修人員應立即停電檢查,查看變壓器高壓側電源回路是否斷線,再根據具體情況采取正確的應對措施,若變壓器高壓側電源回路斷線,維修人員應立即更換電線,使變壓器恢復正常運行。

（4)檢查變壓器低壓側電壓情況,視低壓側回路狀況,解決短路問題,調整接地狀態。

（5)受變壓器零部件表面涂漆影響,隨著變壓器工作時間增長,各零部件之間會出現不同程度的松動現象,使變壓器各零部件接觸不良,產生懸浮電位。維修人員可以使用刮刀將變壓器零部件的漆刮掉,保證變壓器各零部件接觸良好,消除懸浮電位。

（6)對于變壓器共振現象,一是檢查變壓器鋼板是否松動,若存在松動情況,需擰緊外殼螺絲,若變壓器外殼鋼板在安裝時不小心被踩變形,在維修過程中可適當調整形變部位:二是檢查各風機有無松動現象,視現場情況采取合理的應對措施,通過緊固風機螺栓幫助恢復風機運行。若因變壓器其他零部件松動導致變壓器共振,需要緊固相應零部件。

2干式變壓器運行維護建議

嚴格按照變壓器安裝規范操作,將變壓器安裝在合適的位置,并根據廠家技術要求進行安裝維護,如廠家對特殊部件有相關維護要求,應貼上相應標志,注明情況。

某些大型活動場所對電力系統要求較高,為避免電力系統故障,安排電力系統維護人員定期檢修變壓器顯得十分重要。應根據大型活動場所中不同的環境狀況,制訂維護時間規劃,對于人流量較少、整體環境較為清潔的場地,可以每年檢查一次變壓器:對于人流量較大、環境污濁的場地,建議三到六個月檢查一次變壓器。

固件檢查十分必要,至少每年檢查一次,檢查內容包括:

（1)檢查干式變壓器所有零部件,并定期緊固,若螺紋出現滑絲現象,應及時更換:

（2)考慮到金屬部件易銹蝕問題,應定期對干式變壓器金屬部件進行檢查,及時更換銹蝕部件:

（3)檢查絕緣體,查看絕緣體表面絕緣材料有無脫落現象,并及時更換老化絕緣部件,保證用電安全,防止發生觸電事故。

3結語

干式變壓器廣泛應用于各個場所的電力系統,具有方便維護、防火性能好等優勢,但干式變壓器若選型或使用不當不僅會影響變壓器自身使用壽命,更會對整個電力系統產生極大的影響。本文通過分析某電廠干式變壓器常見故障及引發變壓器故障的原因,提出了針對性對策,有利于促進電廠電力系統的正常運行。
