基于GSM模塊的防火防盜報警器的設計與研究
引言
現代社會經濟發展越來越快,人們購房數量大大增加,家庭安全隱患也隨之增加,對防火防盜報警裝置進行監控成為保證家庭安全的一個重要措施,為此,本文設計了一個基于51單片機和GSM模塊的防火防盜報警裝置,該裝置以51單片機為控制核心,主要采用了人體感應模塊、煙霧檢測模塊、蜂鳴器模塊和GSM模塊,實現防火防盜及短信通知的功能。
1硬件設計
1.1硬件設計方案

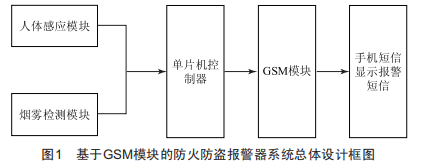

該裝置系統主要分為熱釋電模塊、煙霧傳感器、GSM模塊、51單片機四部分。利用被動式熱釋電型紅外傳感器檢測人釋放的紅外線,當檢測到紅外信號變化時,將其轉化為微弱的電信號,經過信號處理電路對電信號進行濾波、放大、比較,輸出高電平作為告警信息傳送給單片機:M02煙霧傳感器檢測煙霧,通過LM393電壓比較器判斷是否超限,給單片機傳送電信號,判斷是否報警,如果滿足報警條件,就會發出控制信號,通過串口,控制GSM短信模塊給用戶發短信息,實現防火防盜報警的功能。該系統的總體設計框圖如圖1所示。
1.2人體檢測單元
1.2.1熱釋電紅外傳感器的結構
熱釋電紅外傳感器主要由濾光片、熱釋電探測元和前置放大電路幾部分組成,這些元件全部被真空封裝在一個金屬營內,防止外界環境對傳感器輸出信號的干擾。
1.2.2熱釋電紅外傳感器的工作原理
普通人體可以發出9～10μm的特定波長紅外線信號,熱釋電紅外傳感器頂部的長方形窗口加有濾光片,可以使人體發出的9～10μm波長的紅外線通過,而將其他波長的紅外線濾除,并將檢測出的紅外信號轉換成電信號輸出,不僅達到了檢測人體的功能,而且還提高了抗干擾能力。
1.3煙霧檢測單元
1.3.1煙霧傳感器的分類及選用
本設計是通過監測煙霧的濃度來防范火災的,煙霧傳感
器主要分為離子式煙霧傳感器、光電式煙霧傳感器和氣敏式煙霧傳感器三大類,它們各有優點,其主要特點及適用場合如表1所示。
表1煙霧傳感器分類及特點
|
煙霧傳感器分類 |
離子式煙霧傳感器 |
光電式煙霧傳感器 |
氣敏式煙霧傳感器 |
|
特點 |
對微小的煙霧離子敏感 |
對稍大的煙霧離子敏感 |
可以檢測特定氣體的濃度 |
|
適用場合 |
適用于煙霧離子小、火災蔓延快的場合 |
適用于煙霧離子大、悶燒火災,正常情況下無煙霧火災時產生大量煙霧的場所 |
適用于煙霧、酒精、甲烷、氫氣等的檢測 |
M0一2氣體傳感器是氣敏式煙霧傳感器的典型型號,對煙霧和可燃?xì)怏w敏感,靈敏度高,常用于家庭和工廠的火災探測,基于此,本設計的煙霧傳感器選用M0一2氣體傳感器。1.3.2M0一2煙霧傳感器的工作原理
M0一2氣體傳感器使用的是二氧化錫(Sn02）半導體氣敏材料,當煙霧傳感器所處環境中發生火災或可燃性氣體泄漏時,該傳感器的電導率隨著煙霧濃度的增大而增大,煙霧的濃度越大,電導率越大,輸出電阻越低,輸出的模擬信號越大。當檢測到輸出信號時,再通過LM393電壓比較器將檢測到的信號傳送給單片機。
2GSM模塊
2.1GSM模塊簡介
GlobalSyStemforMobileCommunicationS全球移動通信系統,簡稱為GSM,是現如今使用范圍最廣的移動電話技術。GSM模塊是指將基帶處理芯片、存儲器、GSM射頻芯片、功放器件等集成在一塊線路板上,具有獨立操作系統和基本通信功能的功能模塊,它的空中接口采用TDMA(TimediviSionmultipleacceSS）技術。
2.2GSM模塊的選用

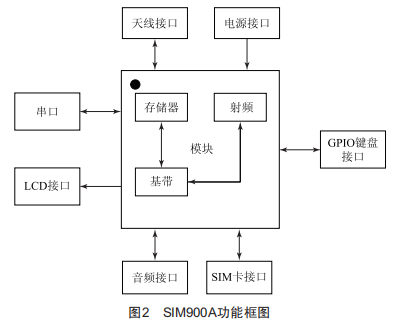

SIM900A是一款功耗低、可靠性高、供電范圍寬的雙頻GSM模塊,可以快速實現系統方案中的數據、語音傳輸,短消息服務和傳真功能,SIM900A的功能框圖如圖2所示。
3軟件程序的實現
本裝置的軟件設計分為主程序和子程序兩部分。主程序是這個報警器控制系統的核心。子程序是一個個執行模塊,用來實現設計中的所有實質性功能。該系統的軟件設計包括系統初始化,收集熱釋電模塊和煙霧傳感器的輸出電壓信號,根據收集到的輸出電壓信號的大小進行報警和短信發送。
4結語
本文設計了一款基于51單片機和GSM模塊的住宅用智能報警器,這款報警器兼有防火和防盜的功能,還可以實現遠程短信報警,滿足了人們外出時對家庭安全隱患進行監控的需求,且該裝置判斷準確、操作方便、封裝體積小,便于進行市場推廣,具有極其廣闊的市場前景和研發價值,該裝置未來將朝著體積更小、觀測角度更廣的方向發展。
