1電動平衡車概述

電動平衡車,又叫"智能平衡車""體感車""思維車"等,其運行主要是建立在一種被稱為"動態穩定"的基本原理上,控制器根據倒立擺系統的工作原理,多數是在車體內部設置陀螺儀和加速度傳感器來檢測車體姿態的變化,并利用伺服控制系統精確地驅動電機進行相應調整,從而使車身維持在動態平衡狀態。自2001年首臺屬于個人運載機器人范疇的電動平衡車問世,電動平衡車已經經歷了十幾年的發展,由于其具有綠色環保、轉彎半徑小、控制方便、便于攜帶等優點,因而被廣泛用做短程代步、休閑娛樂等用途,如今大街小巷、廣場公園常常能見到各種平衡車的身影,目前中國已成為全球平衡車的最大生產國和出口國。

本文旨在對電動平衡車領域的專利申請總量、申請年代分布、申請國家分布、技術分支和申請人分布等數據進行統計分析。通過統計分析,盡可能全面地反映出電動平衡車領域的專利技術發展過程及發展趨勢,為我國相關行業技術研發提供思路。

2申請量統計和分析

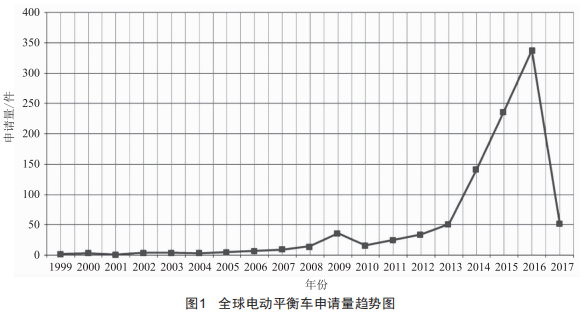

截至2017年,電動平衡車全球相關專利申請共1448件,但本文只對電動平衡車整車的相關專利進行統計和分析,針對電動平衡車某一部分的申請并不在統計和分析范圍。在定義范圍內,本文統計和分析的專利申請共985件,圖1為電動平衡車領域?qū)＠暾?qǐng)的年度申請量趨勢。有關電動平衡車的專利自1999年開始出現,至2008年前申請量一直很低,甚至有些年份為空白,從2008年開始申請數量開始增加,2008一2013年期間一直呈波動態勢,但整體保持平穩,2013一2016年出現較大幅度增長(因?yàn)楣_日期問題,2017年申請的專利還不能完全看到）,其中2016年達到了338件。從申請量大幅增長可以看出電動平衡車的蓬勃發展以及該領域的生產企業和科技工作者的專利意識在不斷增強。

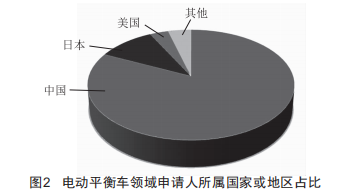

圖2反映了電動平衡車領域各國家或地區的申請人中所占比例,其中,我國申請人占82%,其次是日本、美國申請人,各占11%、3%?？梢婋妱?dòng)平衡車領域?qū)＠纳暾?qǐng)人主體是中國申請人,其他國家或地區申請人的申請量較小。雖然電動平衡車的研發起源于美國,第一個平衡車品牌為美國的賽格威Segway）,其電動平衡車的生產、設計歷史最久,但由于價格昂貴和安全性問題,據統計,2001一2007年賽格威總共只賣出3萬輛,并在2015年4月被小米公司收購。雖然賽格威的發展并不如預期,但這也給諸多平衡車生產企業提供了突破口。

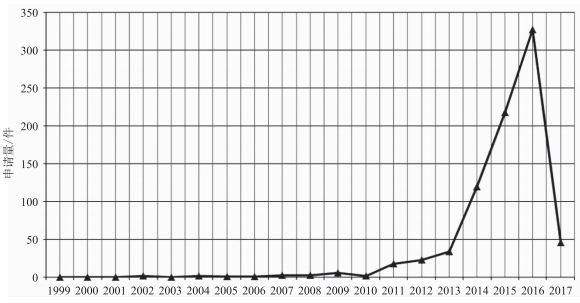

圖3是中國電動平衡車專利申請量趨勢圖。國內從2002年開始進行電動平衡車的研究,2004一2008年申請量一直很低,2008年,賽格威產品在北京奧運會出現,電動平衡車進入國人視野,經歷了2008一2013年的摸索和試探期,國內申請量經歷小幅震蕩上漲,到2014年平衡車廣泛走入國人的生活中。但電動平衡車使用中還有大量問題顯現,包括價格、趣味性、安全性、控制方式單一等,這也誘發了個人和企業對其進行改進。

圖4反映了電動平衡車領域中國專利申請人排名,其中尚艷燕(個人）申請量占據榜首,之后依次是常州愛爾威智能科技有限公司、本田技研工業株式會社、豐田自動車株式會社、杭州騎客智能科技有限公司、杭州速控軟件有限公司。需要注意的是,專利申請量的排名與企業市場占有率的排名相關但并不完全相符,這有很多原因,例如由于激勵政策導致國內個人申請人提交了大量相似申請,以及申請人對專利的注重和應用程度等都有影響。

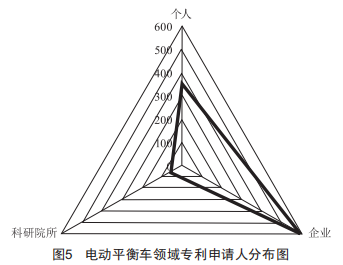

圖5是電動平衡車領域?qū)＠暾?qǐng)人分布圖,申請人以公司、企業居多,個人申請次之,科研院所最少:對于個人申請量較多的情況,主要是因?yàn)殡妱?dòng)平衡車原理并不特別復雜,從經濟角度和適用程度出發,參與實際使用的個人多從生活實踐角度提出申請。

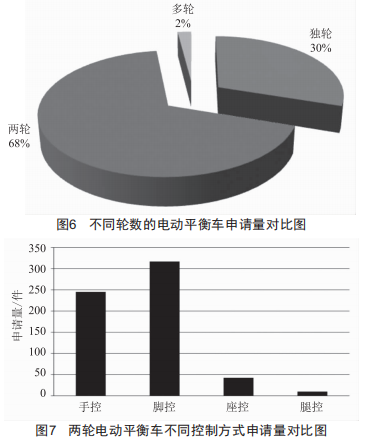

現有平衡車主要有獨輪的、兩輪的和多輪的(三輪、四輪及以上）,如圖6所示,兩輪和獨輪的平衡車是應用最為廣泛的,多輪平衡車的安全性雖好,但便攜性和趣味性較差,其相關申請并不多。兩輪電動平衡車的操控方式主要有四種:手控型腳控型腿控型座控型。手控型多是車體上有一個操作桿,使用者通過手部對操作桿進行轉動或擺動操作,從而實現轉向:腳控型多屬于車體可分為左右兩個部分,左部分和右部分之間通過兩腳部動作不同而實現轉動控制:腿控型是在車體中部設置一個操作桿或在車體兩側設置兩個操作桿,該操作桿位于膝蓋上下的位置,使用者通過腿部轉動或擺動操作桿或接近7遠離操作桿(測距）實現車體轉向:座控型是在車體上設置一個座椅,通過座椅的左右轉動或擺動實現車體轉向。

目前,手控和腳控是兩輪平衡車最多采用的控制方式(其中,有些電動平衡車可以同時實現兩種或兩種以上不同的控制方式,因此在圖7的統計中進行了分別疊加,以示意該控制方式被選用的頻次）。

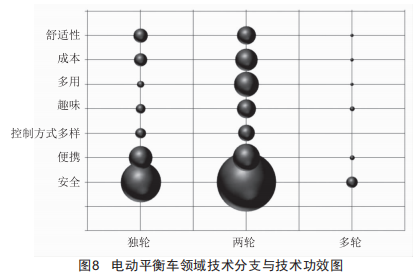

如圖8所示,對于電動平衡車的改進,其改進點主要集中在提高安全性(例如失穩傾倒、防止誤操作、防盜、防水等）方面,次之集中在便攜性(便于攜帶、存儲等）、舒適性(例如減震、增設座椅7擋泥板及相關部件的可調性等）和成本節約方面,這反映了使用者對經濟效益、使用舒適性和安全的重視性:而在多用途(如附加載物功能、可變換為滑板車等其他車型使用等）、增加趣味性(例如增加音箱、裝飾物等）等方面,各種類型的電動平衡車雖均有涉獵,但其發展起始時間較晚,申請量并不大:對于設定電動平衡車可同時通過多種控制方式(除了上述四種控制方式還包括遙控、人力控制方式）進行操作方面,主要是應用于兼具靈活性和穩定性的兩輪車上。

3技術發展趨勢

在電動平衡車發展的前十幾年里,由于價格太貴、定位不準,其發展一直比較緩慢,并未被廣泛應用。近幾年,由于陀螺儀成本大幅降低以及國內創業者對平衡車進行重新定位,平衡車迎來了新的春天,反映到近五年來該領域的專利申請中,國內專利的申請量大幅提升,尤其是諸多個人申請的加入,使國內申請中涌現出了很多貼近生活的發明創造,這也給電動平衡車的發展帶來了勃勃生機。

通過對平衡車發展路線的分析可以看出,雖然其基本組成部分較為成熟,但各種細節方面均還有很大的發展空間,例如由于平衡車本身是一種運載工具,因而可以借鑒各種已經相對成熟的其他運載工具如自行車、電動車、摩托車甚至汽車配套使用的設備或系統;另外,由于其使用簡單、攜帶方便并且容易與其他裝置結合使用,又具有獨特的靈活趣味性,使之有替代自行車等運載工具的潛力。安全便攜、節能高效、舒適美觀、靈活趣味是電動平衡車發展的必然趨勢,如何使電動平衡車充分發揮其優勢,也是生產廠家提高產品競爭力、研發專利技術努力的方向。
