引言

目前,電網對運行的可靠性要求較高,變電設備的停電檢修時間大大縮短,變電站施工現場經常出現同一區域多班組同時工作的情況,各班組的工作區域會有很大交叉,現有的安全標識牌及遮攔已無法有效區分各班組工作區域,容易產生走錯間隔現象。此外,一些外部施工隊經常利用管理空隙,不同工作票上的工作班成員不經運行人員和工作負責人的變更許可手續,互相交叉作業,現場施工的人員情況復雜,運行人員無法對這些施工人員進行管控,現場安全風險極大。

工作票終結時,運行人員經常會將工作區域重疊的其他工作票的安全措施回收,給現場的安全帶來了一定的隱患。在2014一2017年已實施的職工創新項目中,針對變電站標識的項目較多,但這些課題項目在實現功能上相對比較單一,應用范圍相對較為狹窄,不能有效地管控多班組施工現場。

本文采用色彩標識進行變電站多班組現場施工管控,主要包括制作多彩袖章、多彩標示牌夾兩種工具。

1對施工人員進行管控的多彩袖章

對施工人員進行管控:如圖1所示,設計多彩袖章,袖章使用不同的醒目顏色,每個顏色的袖章都印有大組序號和人員編號01~30,有效地利用顏色對不同班組進行了區分,同時每個袖章上有透明防水口袋,可將包含有工作票號、工作班組、工作負責人、工作時間等信息的紙片放置于透明口袋中。

通過多彩袖章,運行人員可以輕松識別不同班組的作業人員,判斷作業人員是否走錯間隔或違規交叉作業,同時通過開工及結束時派發、回收多彩袖章的數量來判斷工作人員是否未經工作票人員變更許可而產生變化。透明防水口袋中可以放置工作票信息,使工作成員在不熟悉現場時及時了解工作內容。同時,袖標上安裝了夜光帶,方便在夜晚的辨別。

多彩袖章體積小,重量輕,方便配帶,不會影響正常工作。利用色彩標識對多班組工作進行施工人員管理,使不同班組工作人員一目了然,大大降低了施工安全風險和管理難度,為確保電力電網的安全運行增強了保障。

2對工作地點進行管理的多彩夾

對施工地點進行管控:設計一種多彩夾,粘附于"在此工作""從此進出"標識牌上。多彩夾有對應的大組序號、顏色(同袖章大組序號、顏色一致),通過不同的醒目顏色的多彩夾,能有效地對不同班組的工作地點進行區分和管控,如圖2所示。

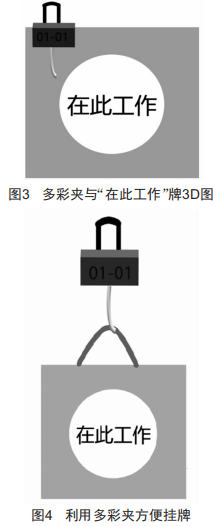

(1)多彩夾選用對應多彩袖章的顏色。首夾如01一00夾在許可人工作票上,方便運行人員掌握該工作票對應顏色。之后各夾按工作票上工作地點順序分別夾于"在此工作"或"從此進出"標識牌上,如圖3所示。如多個班組在同一地點工作,可將多個夾子夾在同一"在此工作"牌上。這在繼保室屏柜及主變檢修等多班組工作時對區分工作地點特別有效,可有效識別不同班組對應的大量交叉工作地點,避免走錯工作間隔。

(2)在很多工作地點沒有合適的地方安放"在此工作"牌(如無鉤鐵屏柜等),我們使用磁鐵制作多彩夾使它能吸附于屏柜或設備上。多彩夾上安裝鐵鉤,以便掛牌,如圖4所示。

(3)工作終結時,如果沒有多彩夾,運行人員回收安全措施時很難確認在另一張工作票上是否仍然需要此安全措施,容易多收或者漏收。根據色彩標識,能有的放矢地回收安全措施,收整完安全措施后,檢查盒內多彩夾是否齊全,可以一眼確認所有工作地點安全措施是否收完,如圖5所示。如果有遺漏,也可通過遺漏的多彩夾號碼確認對應的工作地點,盡快收回,有利于做到不遺漏、不多收,確保施工現場的安全。

3色彩標識的效果驗證

變電站運行人員利用色彩標識對變電站內多班組工作進行了測試,在使用過程中能夠有效利用色彩標識在多班組工作開展期間對施工人員和施工地點進行雙重管理。同時,也能夠幫助運行人員正確快速回收工作票終結所列安全措施,大大降低了施工安全風險和管理難度,保障了電力電網的安全運行。

4色彩標識進一步應用的展望

本文主要介紹了多彩袖標和多彩夾,未來還可將色彩標識應用于電子圍欄、圍欄、遮攔、后臺監控及顯示畫面的色彩區分等。色彩標識的應用前景非常廣,不僅可以應用在電力行業,也可以應用于國民生活中的其他行業。

5結語

本文利用色彩標識對多班組工作進行施工人員和施工地點的雙重管理,色彩標識讓多班組現場分類一目了然,可以方便地區分不同班組,對不同班組的工作地點和安全距離進行有效的管理。同時,可以通過袖章的編號對陌生的工作班成員進行有效的區分,大大增加了運行人員和班組之間溝通的有效度。

袖章和多彩夾佩戴方便,牢固且不影響工作,基本可以在所有的變電站進行推廣。隨著變電站的施工改造項目以及新建變電站的增多,再加上變電站內停電之后各專業作業的集中,多班組作業的情況將越來越多,色彩標識的應用也會更加普遍。
