變電站是電力系統的關鍵節點 ,承擔了電壓變換、電能分配、電能調度等功能 ,事關電力供應穩定性大局 。由于變電站內電壓等級高 ,電力設備復雜 ,作業人員在站內進行日常操作、檢修和維護時 ,時刻面臨著觸電、電弧、高溫等多種潛在危險 ,而正確佩戴安全防護用具 ,例如安全帽、絕緣手套、絕緣鞋、絕緣棍等 ,能顯著降低意外發生時的傷亡風險^[1]。

近年來 ,隨著計算機視覺技術的迅猛發展 ,特別是 卷 積 神 經 網 絡 (Convolutional  Neural  Network , CNN)在目標檢測、圖像分類、分割等領域的成功應用 , 學者們也開始探索將其應用于電力安全防護領域。例如,文獻[2]提出了結合人體姿態檢測AlphaPose和ResNet的電力作業人員著裝檢測模型 ,文獻[3]訓練了CNN模型識別電力巡檢作業中的安全帽、安全繩、工作服等防護用具 ,文獻[4]提出了基于YOLO的輸電線路走廊隱患檢測模型 。上述諸多CNN結構模型(ResNet、YOLO、AlphaPose等)具有強大的特征學習能力 , 能夠自動從電力作業場景中學習到具有辨識性的特征 ,而無須人為再提取 ,兼具了抗噪性和魯棒性的優點。

鑒于此 , 本文建立了基于protect—YOLO的電力作業人員佩戴安全防護用具檢測模型 ,將安全帽、安全鞋、安全手套等三種防護用具和作業人員作為檢測目標 ,采集并標注變電站作業實景圖像 ,送入網絡訓練 ,并在反向傳播中更新模型參數 ,在保持較低模型復雜度的同時實現優異的檢測性能 , 以提升作業人員的安全水平。

1    基于Protect—Y0L0的電力作業人員安全防護模型

1.1    YOLOv5結構

YOLOv5是目標檢測領域的一種先進模型 , 因其檢測速度快、精度高而被廣泛應用于各類實時監測任務。

YOLOv5采用跨階段局部網絡(Cross Stage Partial Networks,CSPNet)[5]作為骨干網絡 ,通過卷積層和殘差模塊提取圖像中的多尺度特征 ,如圖1所示。其中 ,Conv卷積逐層提取特征 ,殘差連接實現了跨特征層的信息直達和特征復用。

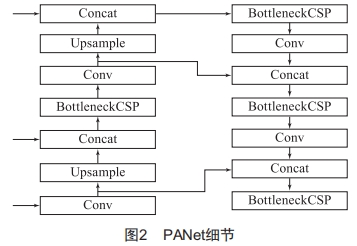

其次 ,YOLOv5的Neck采用PANet結構融合不同 層次的特征 ,提升了模型對目標的感知能力和識別性能 ,如圖2所示。

最后 ,YOLOv5的Head端包含三個不同分辨率的輸出層 , 高/低分辨率層分別負責輸出小目標/大目標的類別和邊界框坐標。

1.2    Protect—YOLO模型結構設計

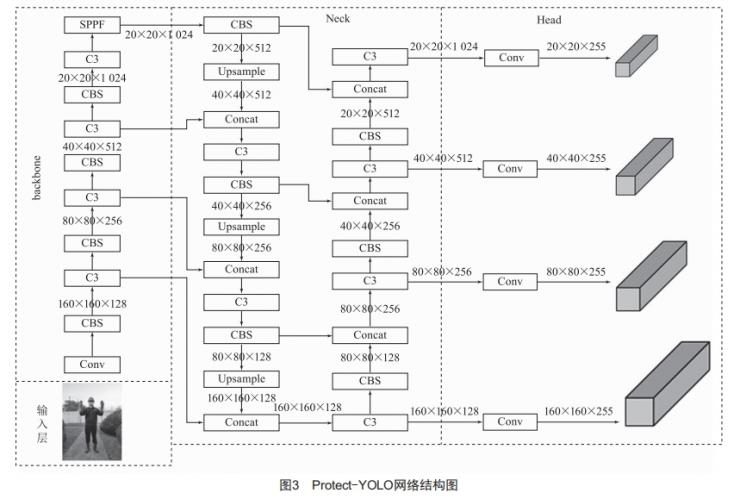

Protect—YOLO在YOLOv5的基礎上 ,對于變電站內電力作業人員是否正確佩戴防護用具進行了針對性?xún)?yōu)化 , 網絡結構如圖3所示。

Protect—YOLO的創新點:

1)小目標檢測分支 。如 圖 3 Head部分所示 ,Protect—YOLO相比YOLOv5另外增添一個小目標檢測分支。對于人員佩戴的小尺寸防護用具 ,如絕緣手套 ,其特征在經過逐層卷積操作后 ,淺層信息容易丟失 ,導致漏檢發生 。 因此 ,Protect—YOLO額外利用了PANet結構中160×160×128尺寸的高分辨率特征圖 ,來捕獲圖像中小目標的細節信息 ,如紋理、邊界等 , 以提高小目標的檢測精度。

2)損失函數改進。Protect—YOLO優化了YOLOv5 損失函數 , 將CIOU邊界框回歸損失函數改進為 WIOU Loss ,計算公式如下:

式中: (x , y , w , h)是預測邊界框的中心點坐標 、寬 、高 ; (x' , y' , w' , h')是真實邊界框的中心點坐標、寬、高 ;IOU是真實框和預測框交并集比例;c表示預測邊界框和真實邊界框最小閉包區域(最小外接矩形)的 角線長度;v表示預測框和真實框的長寬比之間的差 異 ,使用反切函數將兩框的寬高比轉換為角度來表示;4/Π²是角度差異平方歸一化系數;w1,w2,w3是IOU、中心點距離和長寬比的權重因子。

相較于CIOU Loss,WIOU可根據目標的大小和特性動態調整損失權重因子 ,提升模型在不同目標尺度、困難場景下的檢測性能。

2    案例分析

2.1    變電站電力作業實景數據集

本章通過變電站內監控截取、人工拍攝、數據增強等技術 ,構建了變電站電力作業實景數據集。制作的數據標簽有4個類別:安全帽、絕緣手套、絕緣鞋、作業人員 ?？紤]到惡劣天氣、晝夜變化、設備遮擋等干擾場景 ,數據集的覆蓋范圍包括雷雨大風、烈日晨昏、雜物遮擋等各類場景 。最終 ,獲得變電站電力作業實景數據集1 000張 , 隨機按照80%和20%的比例劃分訓練集和測試集 。圖4節選了部分圖像數據。

2.2    模型評價指標

為評估Protect—YOLO模型對電力作業人員佩戴 防護用具的檢測效果 ,使用精度(Precision,P)、召回率(Recall,R)、平均精度(Average Precision,AP)、平 均精度均值(Mean Average Precision,mAP)等指標來 衡量 ,計算公式如下:

式中:Pi 為第i類目標的準確率;Ri 為召回率;TPi 為正確預測為第i類目標的正樣本數;FPi為錯誤預測為第i 類目標的正樣本數;FNi 為錯誤預測為除第i類目標外的正樣本數;APi 綜合考慮了檢測模型對第i類 目 標的準確率和召回率 ,是在不同置信度閾值下計算 的精度—召回率曲線下的面積;mAP則是所有類別AP 的平均值。

此外 ,作業人員必須將安全帽 、絕緣手套 、絕緣 鞋穿戴齊全 ,才可認為防護用具佩戴規范 ,換言之 , 圖像中檢測到一位作業人員 ,必須要同時檢測到其他三類目標才算防護合格 ,否則視為不規范。

2.3    實驗結果及對比實驗

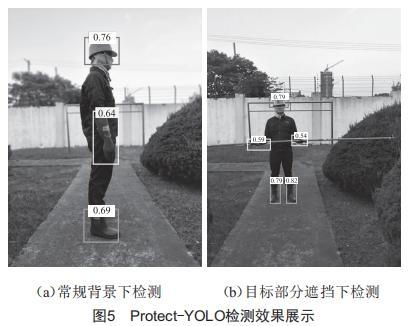

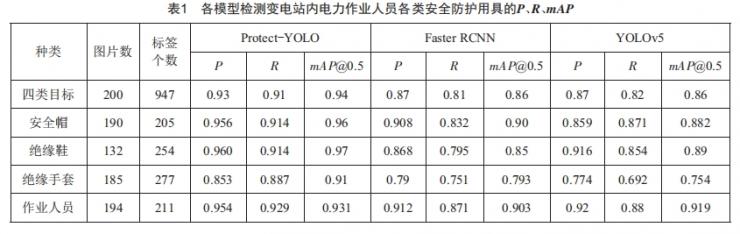

在 Python3.8、PyTorch1. 12. 1 環 境 下 編 寫 基 于Protect—YOLO的電力作業人員佩戴安全防護用具檢 測模型 。表1和圖5展示了Protect—YOLO在訓練集上 的評價指標和檢測效果。為了與其他經典的目標檢測 模型做性能對比 ,另外使用了Faster RCNN、YOLOv5 對相同數據集做反復實驗 , 并在測試集上驗證模型 的檢測效果 ,獲得各類目標和總體指標。

由表1可知 ,Protect—YOLO模型在測試集上總體精度(P)為0.93 ,召回率(R)為0.91 ,mAP@0.5為0.94 ,在所有檢測模型中表現出的效果最佳?？梢?jiàn) ,該模型在檢測變電站中的電力作業人員、安全帽、絕緣鞋、 絕緣手套方面表現優異 , 具有較高的準確率和穩健性 ,這對督促作業人員規范佩戴防護用具、確保安全生產具有重要意義。

3    結束語

本文提出了一種基于Protect—YOLO的變電站電力作業人員佩戴安全防護用具檢測模型 ,通過優化YOLOv5結構 , 引入小 目標檢測分支和WIOU Loss , 模型具備了困難、遮擋和復雜作業場景中的檢測能 力 。實驗結果表明 ,Protect—YOLO在檢測安全帽、絕 緣鞋和絕緣手套等防護用具方面的性能優于其他經 典檢測模型 ,用其識別電力作業人員的安全防護用 具佩戴是否規范是可行的。
