引言

電流互感器(CT)是根據電磁感應原理制造的變換電流的測量保護設備。根據檢修試驗規程規定,干式CT每3、6年需要進行絕緣電阻、介損及電容量試驗。當CT進水受潮后,主絕緣絕緣電阻測量往往不能有效地發現其進水受潮情況。因?yàn)樗值谋戎卮笥谧儔浩饔?所以水分往往會沉積于套管和CT外層或底部而使末屏對地絕緣水平大大降低。因此,進行末屏對地絕緣電阻和介質損耗因數的測量,是評定絕緣是否受潮或整體劣化的重要參數。

1現狀分析

高壓試驗班目前進行干式CT試驗時,需要先將二次接線盒兩端螺絲擰下來,將接線盒蓋子取下,解開末屏接地線,才能接線進行試驗:試驗完成后恢復接線,再將二次接線盒蓋子裝回去。這種試驗方法存在以下三方面風險因素:

(1)試驗人員拆動蓋板時,螺絲長時間暴露在空氣中,很容易生銹、腐蝕,使得拆蓋、裝蓋過程比較困難,耗時較長,一旦磨花、擰斷很難找到完全匹配的螺絲替換。

(2)試驗人員拆動蓋板時,容易造成二次接線盒封堵的防火泥脫落,接線盒封堵不嚴,造成二次接線盒進水受潮。

(3)蓋板內側防潮橡膠條很容易變形,試驗后裝蓋板時,接線盒很難密封,同樣會造成二次接線盒進水受潮。

2CT末屏接地改造設想

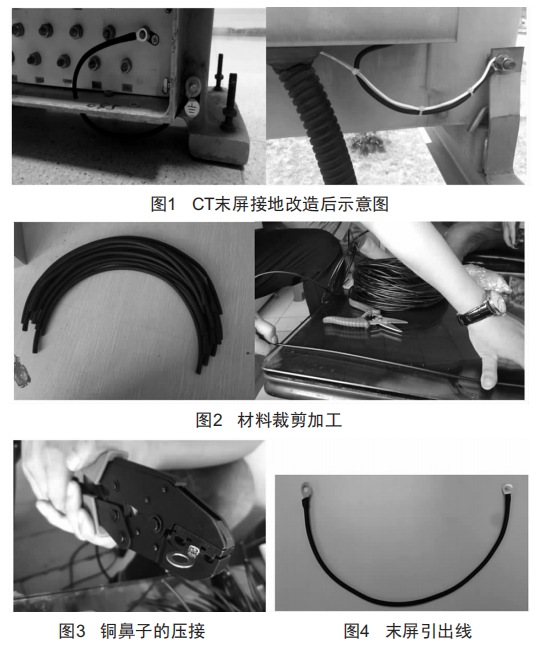

針對干式CT試驗時拆開二次接線盒蓋板存在的危險因素,我們決定開展干式CT末屏接地改造。改造方法就是用一根絕緣強度高的絕緣線將二次接線盒內的末屏從二次接線盒底部的二次線引出位置穿出,在底座外殼接地處接地。絕緣線由一根6mm2的多股銅芯線、兩個圓形銅鼻子構成,再用雙壁內膠熱收縮套管作為絕緣外層做好絕緣隔離,防止與金屬接線盒直接接觸。二次接線盒底部出線孔用防火泥做好封堵,防止進水受潮。運行時接地,試驗時只需要拆除底座外殼接地處的一端,即可通過這根末屏引出線進行接線試驗,如圖1所示。如此一來,試驗工作量大幅降低,也避免了裝回蓋板時造成密封不嚴,防火泥脫落導致二次接線盒進水受潮的風險。

3CT末屏接地改造

首先確定干式電流互感器末屏接地改造方案,做好工作準備和預防措施后,對原材料進行裁剪加工,如圖2所示。

再對接地線兩端進行圓形銅鼻子的壓接,如圖3所示。

制作完成后的末屏引出線如圖4所示。

4末屏引出線絕緣性能測試

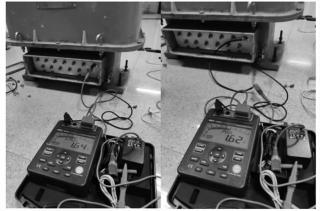

對末屏引出線進行絕緣電阻測試,如圖5所示。

圖5 末屏引出線接入前后絕緣頁阻對比

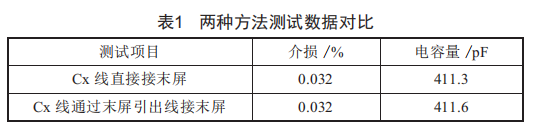

對干式電流互感器進行介損及電容量測試,數據如表1所示。

由上所得,在現場實際應用中,通過末屏引出線接線進行預防性試驗也能達到理想的效果,對絕緣電阻、介損及電容量等測量數據無明顯影響,其誤差可忽略,且末屏絕緣電阻符合≥1000MΩ標準規定。

5結語

改造后的干式CM,試驗時不需要試驗人員打開蓋板拆末屏,直接從外側絕緣線解開接地就可完成高壓試驗,大幅度降低了試驗人員的工作量,提高了試驗效率,減少了設備停電時間:試驗人員將蓋板螺絲扭壞的概率降為0,避免了現場螺絲難以匹配問題的發生,降低了試驗風險:試驗時無需拆開蓋板,減少了防火泥脫落、蓋板蓋不嚴密導致的二次接線盒密封不良、進水受潮的現象的發生,降低了作業風險,避免了設備受潮的可能,提高了設備安全性。此改造方法可以廣泛應用于變電站內所有干式CM。
