引言

隨著軌道交通建設的日益發展,地鐵已成為人們?nèi)粘３鲂械闹匾煌üぞ?智能屏蔽門的應用為地鐵站點站臺的安全性提供了有力保障。當前屏蔽門已成為地鐵環控系統的重要組成部分,可以有效隔開站點站臺和軌道行車區間,確保乘車人員候車環境的安全和舒適,有助于地鐵服務質量的提高,還能實現節能減排。

下文將結合地鐵車站屏蔽門新媒體工程實例,基于地鐵車站智能屏蔽門系統構造和性能分析,完成智能屏蔽門的設計。

1項目概況

本項目為地鐵屏蔽門新媒體工程,即以新媒體技術為核心的智能屏蔽門工程。智能屏蔽門的新媒體技術特點之一就是通過安裝在屏蔽門玻璃隔斷上的調光玻璃聯合投影系統進行信息發布,包括信息靜態發布和動態發布兩種方式,擴大了軌道交通信息投放途徑,使得軌道交通在信息投放時更為靈活。

本工程基本情況:(1)智能屏蔽門包括投影顯示系統、控制機柜系統和傳感器系統三大部分:(2)本智能屏蔽門工程施工范圍包括線纜管槽的鋪設,調光玻璃、攝影機等設備的安裝,傳感器等傳感系統設備的安裝調試,機組及分控柜等控制機柜系統設備的安裝調試,供電系統等配套設施的安裝調試以及其他設備的安裝調試:(3)相關設備施工安裝特點:調光玻璃是對原有玻璃進行替換的,安裝時需進行接線方式和兼容性測試,選擇恰當安裝方式進行安裝并確保安裝效果,其他設備如投影儀和傳感器安裝位置應嚴格控制在界線內,安裝時還需考慮墻體承重結構。

2設計原理

2.1設計原則

(1)符合屏蔽門工作環境要求:由于車站環境溫度和濕度是有限定范圍的,而且軌道運行存在灰塵,因而采用新媒體技術的智能屏蔽門設計應考慮溫度和濕度因素,并具備一定的防塵能力,同時還需考慮門體荷載能力、運行條件及其他配套設施要求:(2)遵循地鐵設計規范和屏蔽門媒體技術要求,相關材料和設備選用也應滿足國家標準:(3)屏蔽門新媒體系統設計時要考慮安裝效果,確保后期運行維護工作可以順利進行。

2.2工作原理

投影顯示系統、控制機柜系統和傳感器系統構成了屏蔽門新媒體系統,其核心技術就是新媒體技術,可以通過投影顯示系統進行信息發布:控制機柜系統是對整個系統各部件工作狀態進行監控,并具備預警功能,一旦發現問題能及時處理,確保系統穩定良好運行:傳感器系統則是將偵測到的信號傳輸給控制系統進一步處理。三個子系統互相協作,以保障整個屏蔽門新媒體系統的高效運行。

3系統構成及性能要求

3.1投影顯示系統

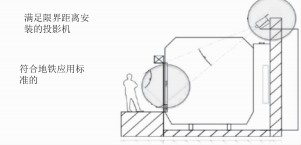

如圖1所示,投影顯示系統由夾膠型鋼化調光玻璃和投影裝置兩部分構成。

圖1投影顯示系統

3.1.1夾膠型鋼化調光玻璃

鋼化玻璃、調光膜及EVA膜片組成了夾膠型鋼化調光玻璃,該調光玻璃除規格、外觀和強度不低于原有屏蔽門玻璃外,還應滿足地鐵運營環境要求,具備這些性能:(1)認證及規范要求:滿足3C認證、地鐵屏蔽門玻璃質量檢測、防火檢測、環保性能檢測及電磁兼容性檢測要求,同時應符合城市軌道交通站臺屏蔽門規范要求:(2)調光玻璃材質參數應為6mm＋6mm配置的雙層絕鉀鋼化玻璃,整體厚度達到1+mm,且透明度達到46%以上,可以實現毫秒級透明度變換,避免給車站正常運行造成影響:(3)調光玻璃須設有防撞標志,由于玻璃邊緣采用絲網印進行裝飾,并對門框結構進行遮擋,因而所有屏蔽門的調光玻璃均需設置絲網印刷式的標志:(4)調光玻璃防火、溫度隔離及防爆性能均符合相關設計規范要求,同時具備一定的電氣性能,完全符合地鐵屏蔽門相關技術規范標準要求:(5)調光玻璃電氣安全方面也應完全滿足超高電阻率和安全電壓的要求。

3.1.2投影裝置

投影裝置主要包括投影機和吊箱兩部分,結合軌行區工作環境,本工程采用的投影儀具備這些特性:(1)采用合格且環保的投影機設備,尺寸、規格、重量和體積符合技術要求:(2)具有過熱、短路保護和防水功能:(3)畫面效果:清晰度≥2K的高清分辨率,亮度在50001m以上,采用電動鏡頭并可進行畫面補償。投影機吊箱應符合這幾點要求:(1)吊箱具備一定的防水性能:(2)依照國家相關標準和車輛運行環境吊箱采

ShejiyuFenxi◆設計與分析

用鋼材結構,且強度、伸展性及屈服強度都要滿足要求:(3)采用后擴底機械錨栓進行吊箱安裝[2]。

3.2核心機柜

3.2.1總體要求

包括機柜內部構件組成要求和機柜功能要求兩方面:(1)對用以實現智能屏蔽門系統正常運行的機柜內部構件,如控制主機、媒體播放器、信息傳輸和監控顯示組件這四大部分進行監控:(2)機柜功能要求:隨時查看當前系統狀態、關閉暫停系統的監控功能,為投影顯示系統和傳感器系統提供能源的供電功能,傳輸音視頻控制信號的信號傳輸功能及保障機柜運行安全的系統安全維護功能。

3.2.2控制主機

為保障系統高效、可靠運行,本智能屏蔽門工程控制主機采用嵌入式結構的VxworkS控制平臺,處理器處理速度可達1600MIPS,極大地提高了程序響應和調用速度。核心主機可以提供繼電器、I/o、RJ45等多種接口與其他控制系統設備進行連接。本工程采用的繼電器接口性能穩定,壽命可達百萬次,每路繼電器承載電壓能達到24VDC或28VAC@1A。繼電器開路時后級設備關閉,反之則后級設備開啟:I/o接口,借用3.5mm迷你鳳凰頭與外部設備實現連接,采用邏輯電平進行判斷:RJ45是應用較為廣泛的接口形式,可以進行加密訪問。

3.2.3媒體播放器

(1)采用1inux系統作為媒體播放器平臺,采用無風扇配置的處理器進行專業的媒體數據處理,滿足EDID握手和HDCP高清內容保護要求,同時配置4.25Gb/S速率的高速雙向通信接口,實現3D播放并可進行升級:(2)本工程媒體播放器可實現一周全天候流暢播放高清及超高清視圖,并且能在惡劣的潮濕和高溫環境下穩定運行:(3)本工程媒體播放器可進行加密,如對USB進行加密,從而保證上載到媒體播放器的數據安全。

3.2.4信息傳輸設備

信息傳輸設備由交換機和傳感器信號接收器組成:(1)網絡交換機:采用穩定性極高的VxworkS系統作為運行平臺,并能提供多路10/100/1000BaSe-x、采用雙1C接口的SPF模塊的以太網光口,傳輸速率高,傳輸距離遠,信號在傳輸過程中穩定高,不易受其他因素干擾,需要注意的是,電口和光口可以結合實際情況酌量增減:(2)傳感器信號接收器:該構件主要作用是對列車進出站的信號進行接收,借助繼電器和I/o兩種接口方式與核心主機進行連接,此外傳感器信號接收器還具備雙冗余備份功能。

3.2.5監控顯示組件

監控顯示設備為控制系統主機柜自帶的顯示屏,通過這個10寸大小的顯示屏可對當前智能屏蔽門系統各組成部件工作狀況進行直觀的了解。一旦某個系統部件出現異常,設置在主機柜上的故障顯示燈和應急開關將共同作用應對故障,如故障顯示燈會在控制系統出現部件問題時亮起,而應急開關可在關鍵時刻將整個MPGDS關閉,此時投影設備和其他系統部件暫停工作。

監控顯示組件這幾個功能尤為重要:(1)投影機狀態:對投影機電源開關狀態、實時溫度、過濾網、燈泡和風扇累計工作時間統計等運行狀態進行監視,一旦發現投影機問題,維護人員可及時處理:(2)指示燈說明:提示當前系統各部件運行狀態,維護人員通過指示燈顏色可以得知當前系統部件工作情況,指示燈綠色表示當前為正常工作狀態,黃色表示系統設備存在異常情況,維護人員則需對相應設備進行有效維護,紅色表示當前系統設備發生故障或處于關閉狀態:(3)霧化玻璃:主要作用是對上下行兩側玻璃設置的開關總數進行統計,通過"霧化玻璃"還能了解調光玻璃的電源狀態:(4)播放器狀態:主要是對當前播放器狀態的呈現,如果相關設備損壞或掉線,將通過顯示紅色來提醒相關人員進行維修:(5)當前播放信息:可實現當然播放器播放內容的預覽,避免播放內容信息選擇錯誤。

3.3傳感器系統

傳感器與信號發送器組成了傳感器系統,本項目傳感器系統具備抗干擾、防塵及免維護的優勢。傳感器系統工作流程如下:傳感器偵測信號一信號發送器接收一傳輸給控制系統。本項目傳感器具備以下優勢和性能:(1)應用漫反射技術,無需依靠反射板,安裝更容易操作,采用漫反射技術的傳感器響應距離可達0.1~2.5m:(2)采用FC接口連接,采用多模光纖介質將傳感器信號傳輸給控制系統,傳感器信號最遠發送距離可達20km:(3)傳感器激光性能佳,一方面采用紅外激光,可視度低,靈敏度更高,能對不同純色截面進行精確識別,另一方面采用二類安全激光構成激光束,由于紅外線特點,光斑小且可視度低,避免了給司乘人員視線造成干擾。

4結論

本文結合某地鐵站臺屏蔽門新媒體項目,基于地鐵車站智能屏蔽門結構和性能分析,對智能屏蔽門的設計進行了探究,得出如下結論:(1)采用新媒體技術的屏蔽門可使屏蔽門系統更為智能化,通過調光玻璃和投影系統協作可實現信息發布,提高了軌道交通發布信息的靈活性:(2)智能屏蔽門通過投影顯示系統、控制機柜系統、傳感器系統三大系統共同作用,能實現對系統各部件工作狀態的有效監控,且系統設備能在地鐵運行環境中較長時間地穩定工作,使得采用新媒體技術的智能屏蔽門系統運行更為穩定、安全:(3)智能屏蔽門各項設備設施皆符合國家相關認證和技術標準,性能皆優于原屏蔽門系統:(4)將先進技術如新媒體技術、漫反射技術等應用于智能屏蔽門系統,使得整個系統操作運行更為智能化。
