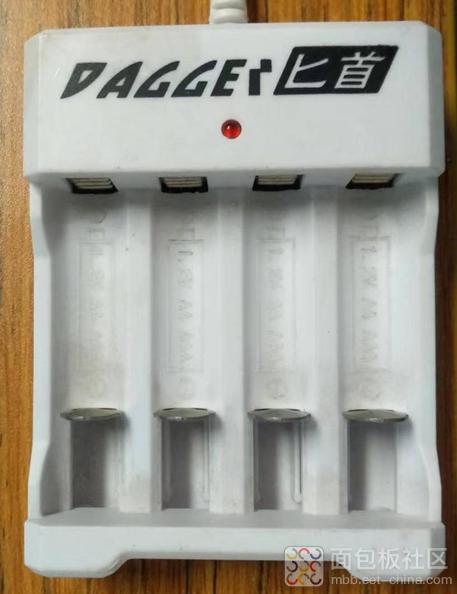

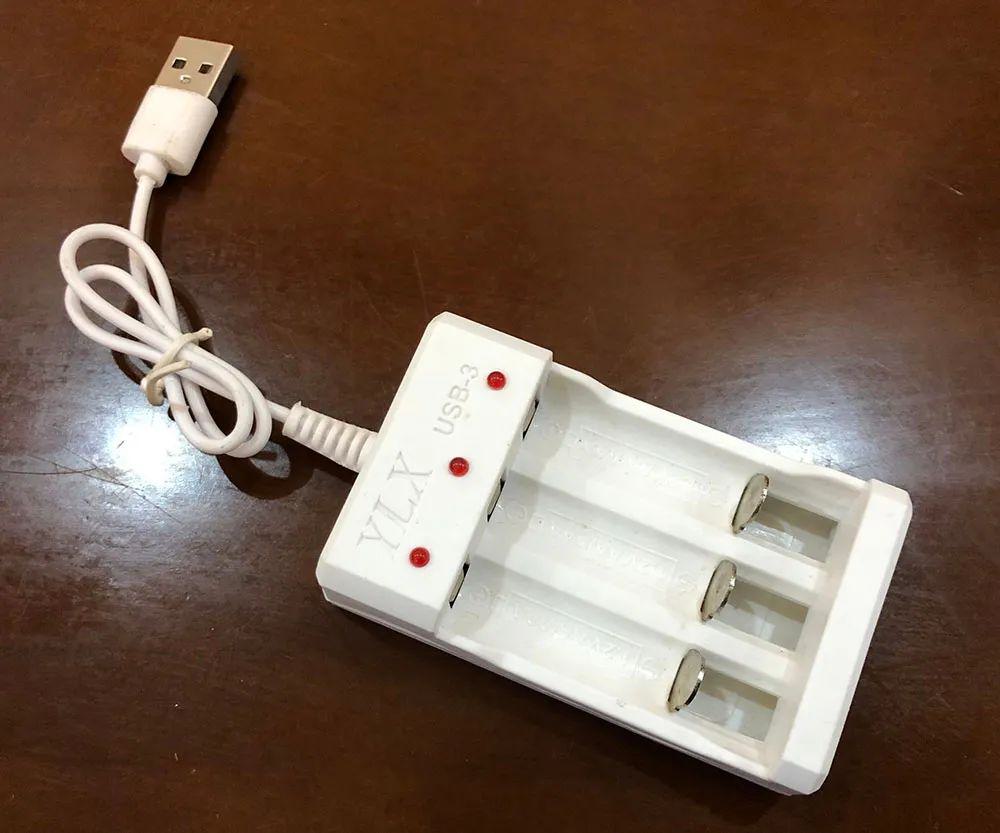

在面包板社區看到一篇文章，博主說有這樣一個鎳氫電池充電器：

博主表示這個充電器外觀不錯，LOGO設計感很強，每個電池位的彈性滑片力度剛好，絲滑順暢。

并且感嘆：“這個3元包郵的鎳氫電池充電器是如何做到如此低的成本，還有賺頭的。”

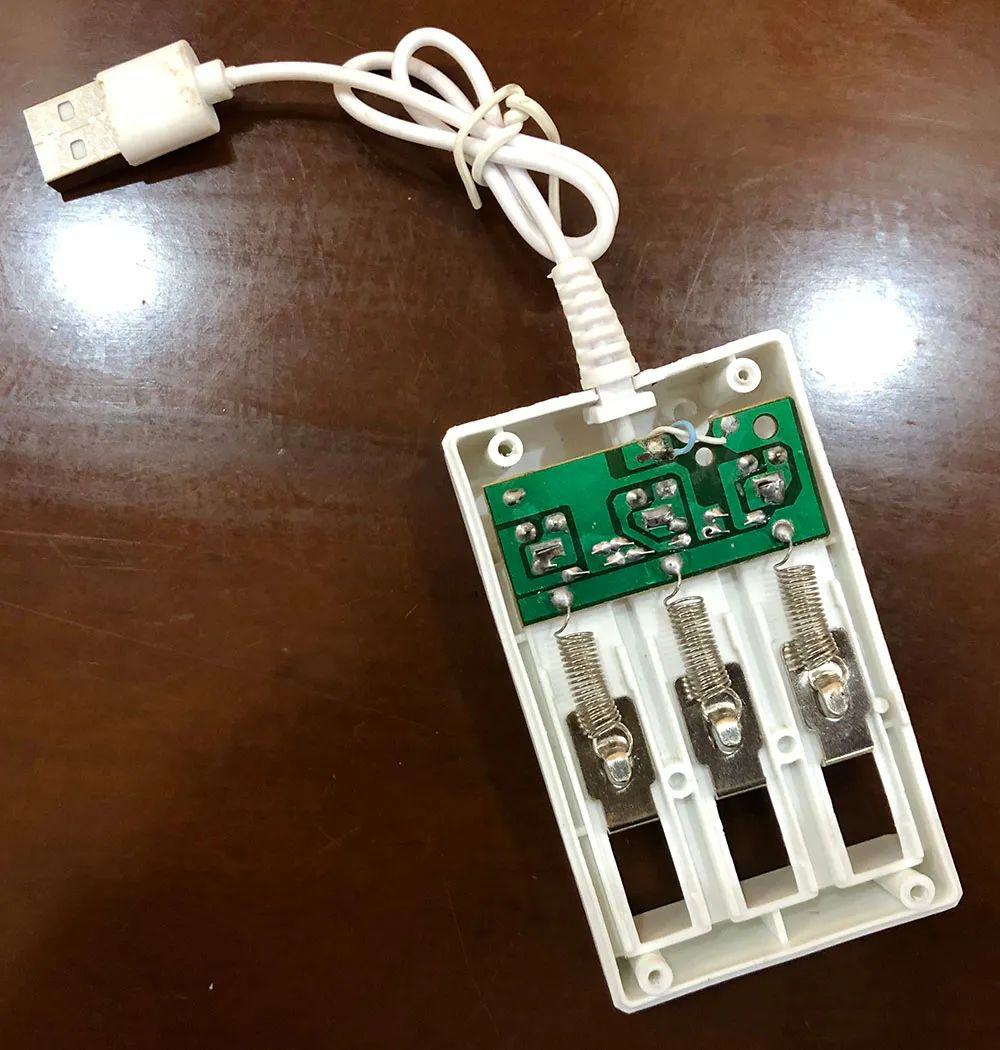

于是博主拆解了這個充電器：

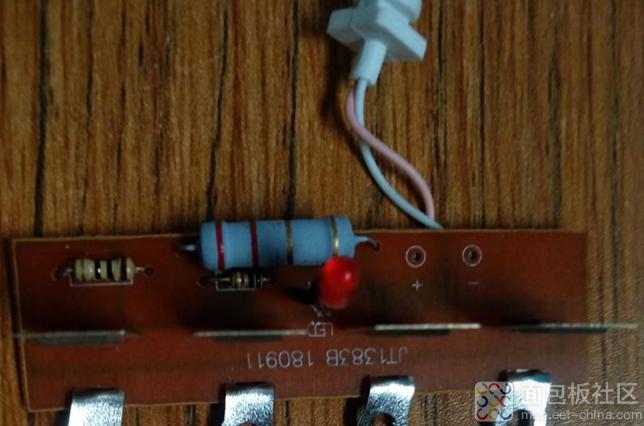

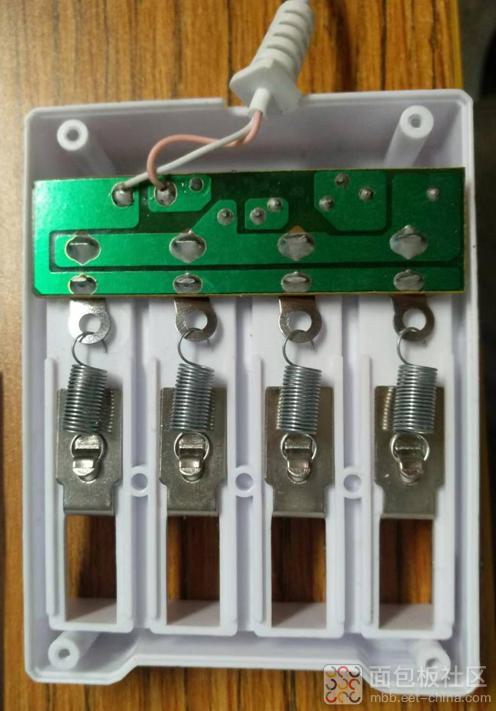

電路板的元件面：

復原的電路原理圖：

遺憾的是，博主沒有進行具體的電路原理分析。

剛好我寫過一篇文章，對類似的電路做了分析。這里補充如下，算是對博主文章的一個補充。

下面是我寫過的那篇文章的正文：

▲ 即將要分析的電路

家里有不少給小孩子買的電動玩具，感嘆現在的電動玩具雖然才幾十塊錢，但是不僅包郵，還附送充電器和可充電電池，真的很便宜，大家都買得起。

下圖這款充電器忘了是哪個玩具附送的，看起來像模像樣，就是有點輕。這么便宜的價格，想看看是什么電路方案，下面拆解分析：

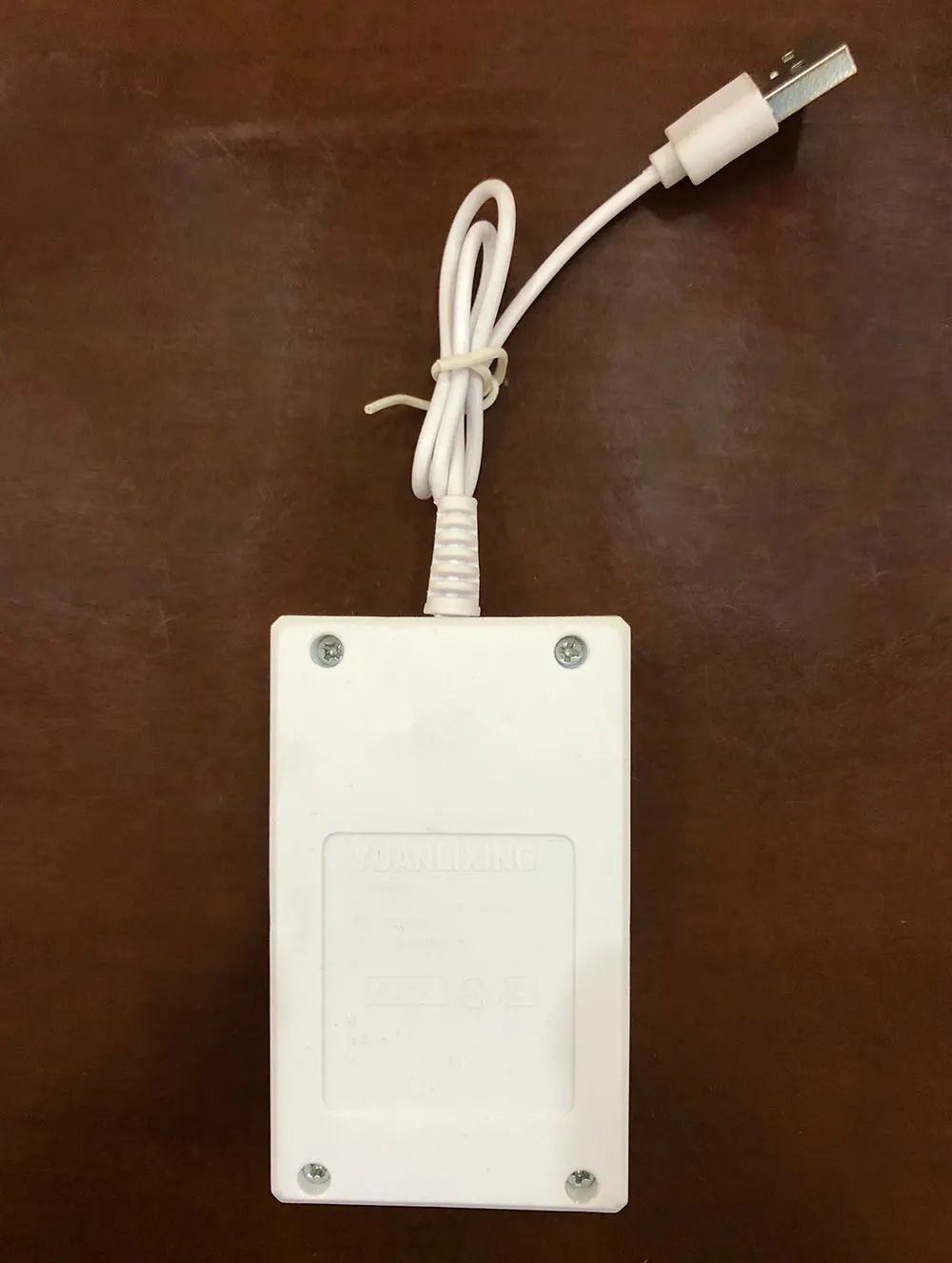

背面的樣子：

背面的字體不大能看清：（妹紙的手）

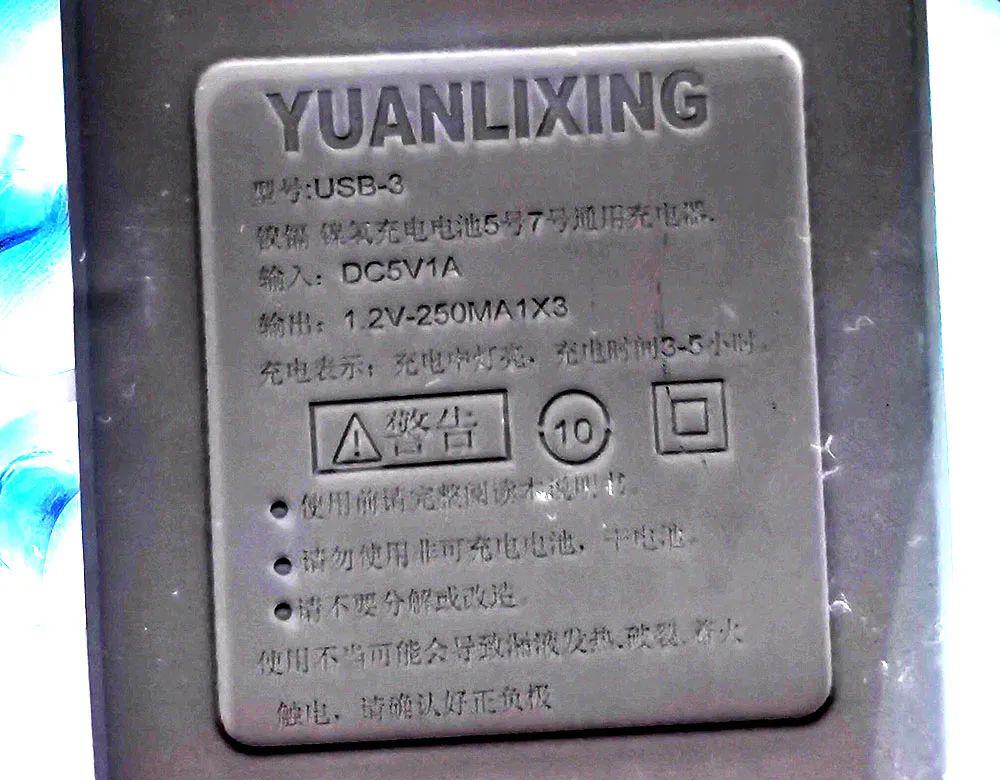

圖像處理一下，大體能看清了：

上面寫著，這是一款鎳鎘、鎳氫電池充電器，5號、7號電池都能充。

采用USB供電，標稱輸入是5V 1A。

充電時間3-5小時。

卸下4顆螺絲，拆開后蓋：

這時已經可以把電路板扣出來了：

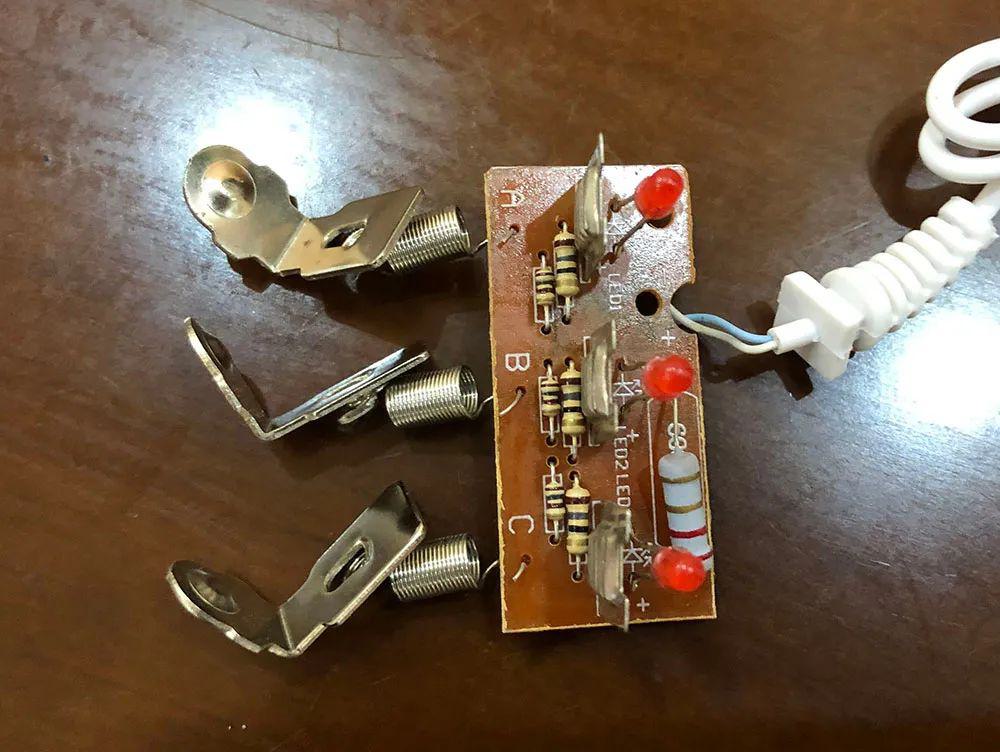

重點看電路板，元器件很少：

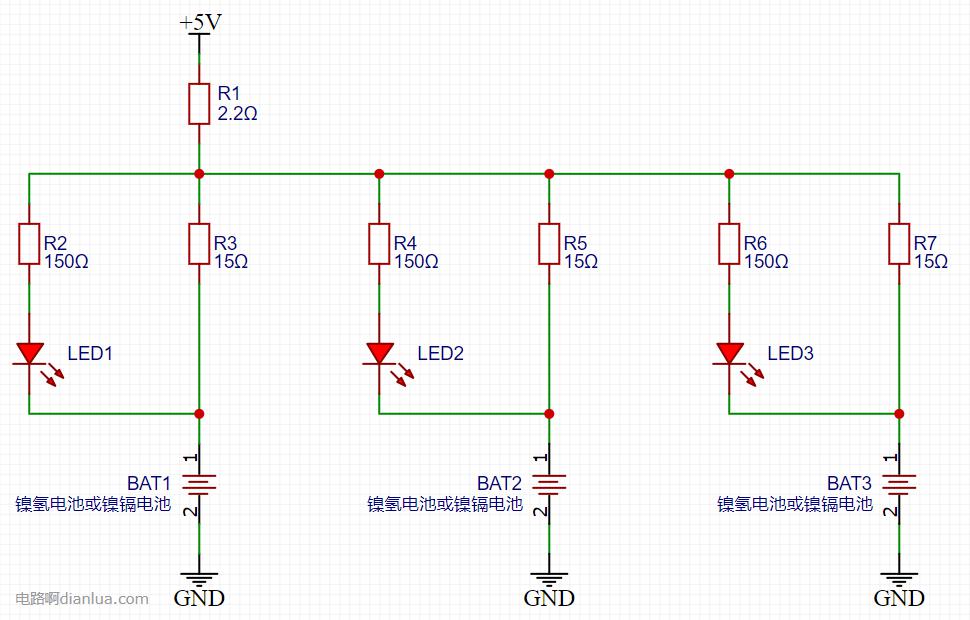

根據實物，把電路原理圖復原出來，電路很簡單：

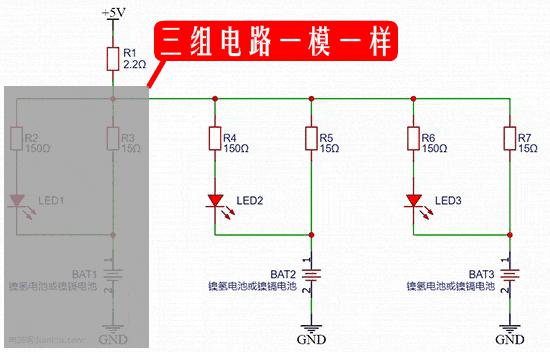

不難發現，有三組一模一樣的電路，用來分別對三節電池進行充電：

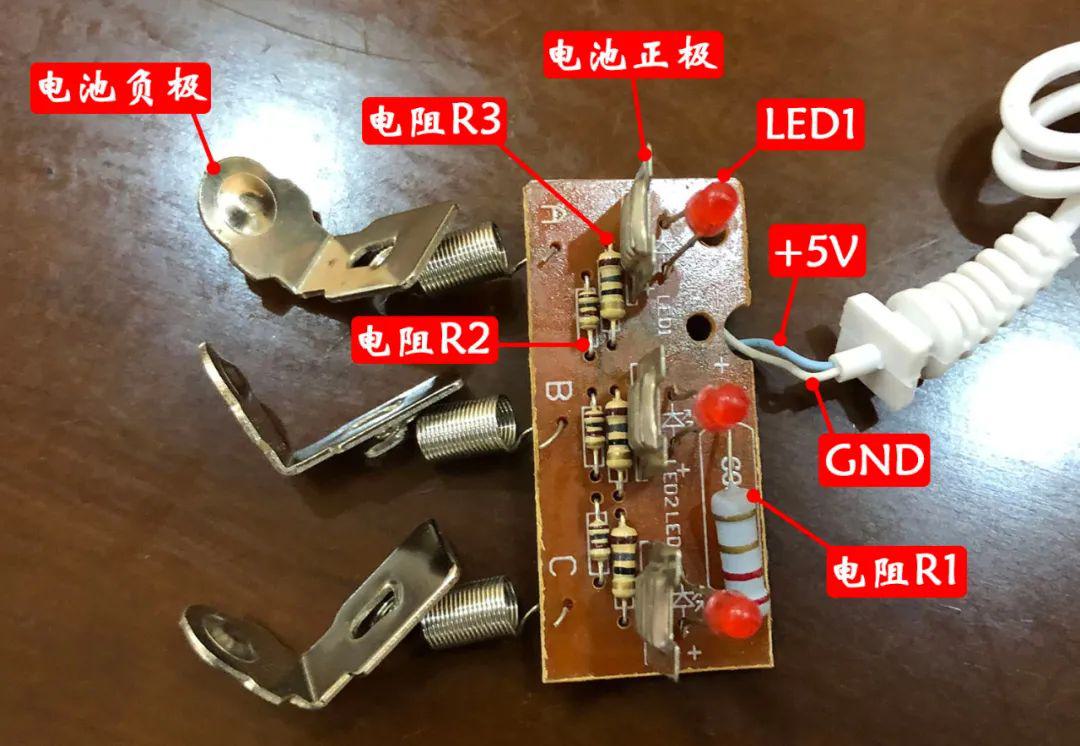

所以在實物圖上，只標注原理圖中位于左邊的那組：

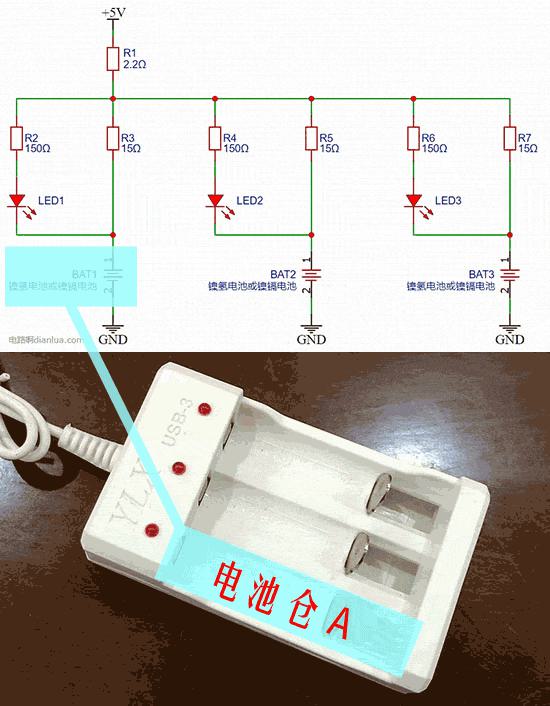

這充電器有3個電池倉，可以獨立地對3節電池進行充電：

電池倉里不放電池時，接上電，紅色LED燈是不亮的：（同樣是妹紙的手）

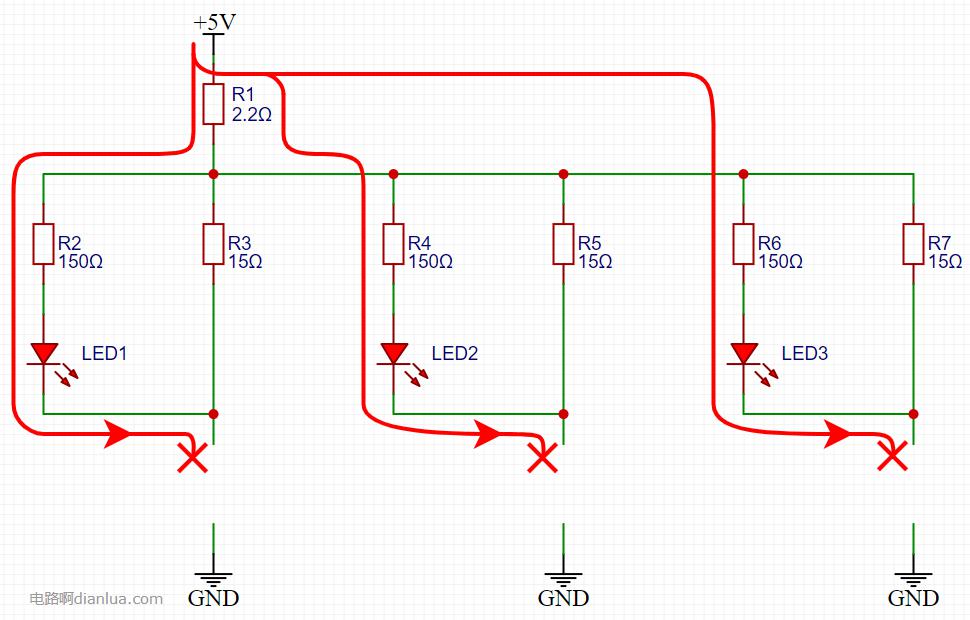

因?yàn)闆](méi)有電池，LED燈所在的電路不能形成回路：

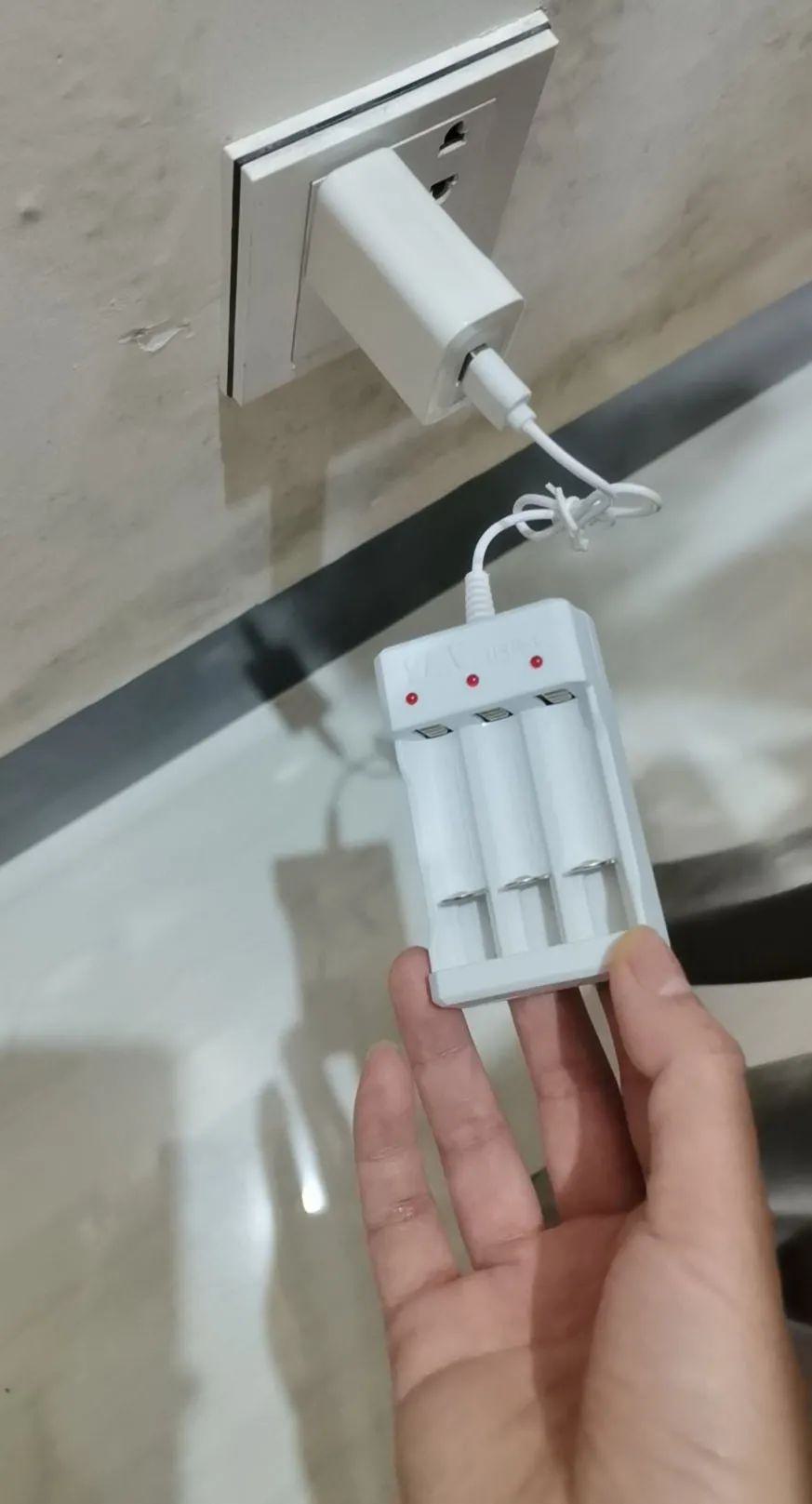

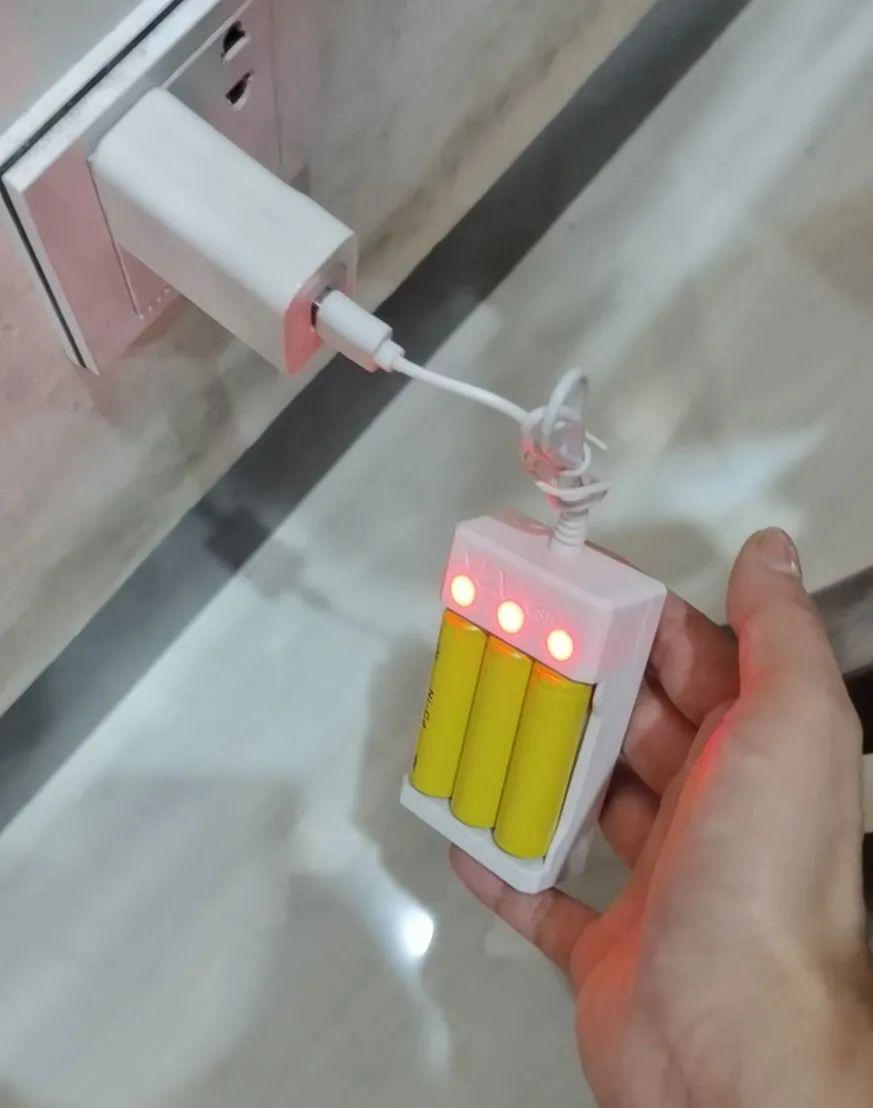

電池倉里放入電池，LED燈亮起：

此時就是在充電了。

充電時，電路中各點的電壓電流是怎樣的呢？

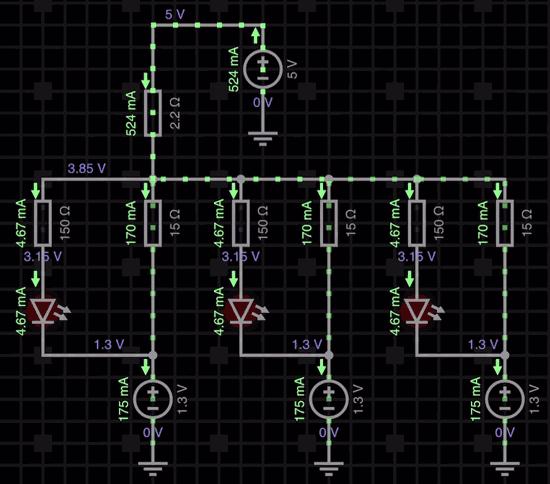

直接用電路仿真來計算，簡單直觀：（以電路用1.3V的電壓對電池進行充電為例）

從上圖可以看出：

1、紅色LED燈的正向壓降為3.15V - 1.3V = 1.85V，流過4.67mA的電流。

2、電池的充電電流為175mA。

看到這里，大家發現了沒有，這款充電器沒有檢測電池充電狀態的電路，所以會對電池一直充電，永遠不會停止！

紅色LED燈也會一直亮起，永遠不會熄滅！

不明所以的用戶一定會感到很奇怪，為什么充了一整天還沒充滿，因?yàn)榧t燈還是亮著。于是繼續充電。

那么問題來了，這么簡單粗暴的充電電路，不會出問題嗎？

下面以對鎳氫電池充電為例，繼續分析。

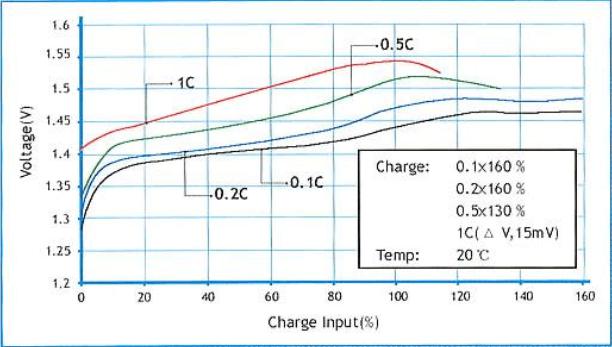

鎳氫電池的充電曲線是這樣的：

縱坐標是充電電壓。

橫坐標是說已經沖進了多少電，用電池標稱容量的百分比來計量。

圖中的0.1C、0.2C是什么意思呢？

C代表電池容量，如果電池容量為1200mAh，那么0.1C就代表充電電流為：

0.1 x 1200mA = 120mA

0.2C就是 ：

0.2 x 1200mA  = 240mA

從充電曲線可以看出，用不同大小的充電電流，充電曲線是不一樣的。上圖列出的就有4條充電曲線。

那些價格貴的“智能充”，就是根據充電曲線的特性來判斷是否已經充滿電，從而停止充電。

可以有以下幾種判斷方法：

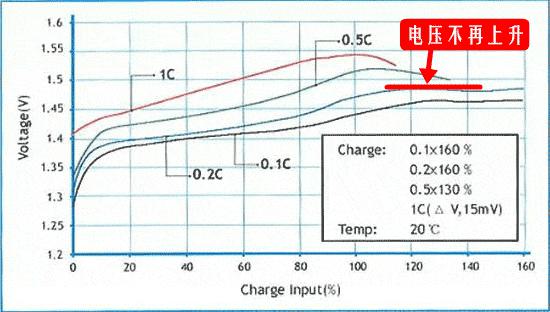

1、當檢測到充電電壓有一段時間都不再上升時，就認為已經充滿電。

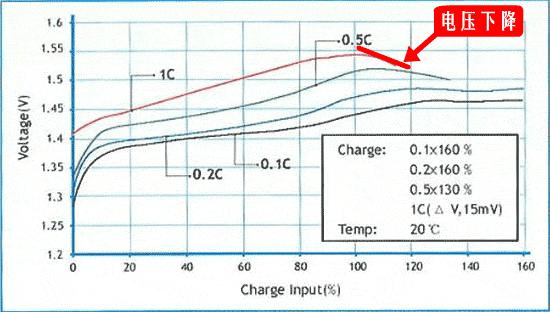

2、當檢測到充電電壓反而在下降時，也就是電壓的“負斜率”出現時，認為已經充滿電。

3、也有判斷電池電壓達到指定值，就停止充電的，但是這種方法準確性差些。

這次拆解的充電器，簡單粗暴，除了充電功能，啥也沒有，會一直充一直充。充到最后電池電壓上不去了，源源不斷的充電電流就全部用來發熱。

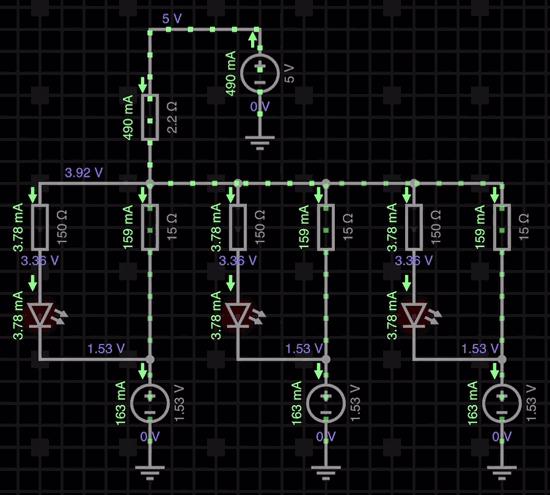

假設電池能充到的最高電壓為1.53V時：

對于單顆電池來說，用來發熱的功率為：

1.53V x 163mA ≈ 0.25W

3顆電池就是：

0.25 x 3 = 0.75W

可不小呢！

應該說，鎳氫電池、鎳鎘電池都很扛造（東北話，耐折騰的意思），一般來說問題不大，這也是商家敢生產銷售這種充電器的原因。

但是！

在電池滿電后仍繼續充，會使電池持續發熱，輕則導致電池性能下降，容量減小，壽命縮短。

嚴重些的，可能會出現電池“爆”漿的問題。

所以大家使用廉價的充電器時，一定要注意：

1. 一般充電沒問題；

2. 充電時，充電器附近不要有易燃易爆物，注意散熱；

3. 充電時，一定要有人在家；

4. 充電時間不要過長，可以充一個白天，但不建議通宵充電。

使用時小心注意就好，實在擔心，可以買個好一點的充電器，也不貴。

看完以上分析，相信大家已經知道為什么這類充電原理的充電器可以這么便宜了。
