引言

高壓輸電線路鐵塔作為電能輸送系統的重要組成部分,其安全與否至關重要。輸電線路跨江塔一般距離河道近,而珠三角地區主要為海陸交互相沉積地貌,地質條件差,淤泥層厚且呈流塑狀,含水量高,例如江門市新會區三江鎮江門水道附近的淤泥層厚度普遍達到20~30m,此種情況下,基礎設計需重點考慮特殊地質條件的影響,避免由于地基土承載力不足而出現樁不均勻沉降現象。

1工程概況

1.1全線概述

現狀220kV銀三甲乙線起于220kV三江變電站,止于220kV銀湖變電站,工程位于江門市新會區三江鎮,沿線地形為平地。項目于2002年12月投產,線路全長4.897km,全線桿塔21基,導線采用2xJL/LB1A-400/35鋁包鋼絞線,地線采用一根LGJx-70/40鋼芯鋁絞線和一根48芯0PGw,設計最大風速33m/s。

1.2#12塔設計參數及現場情況

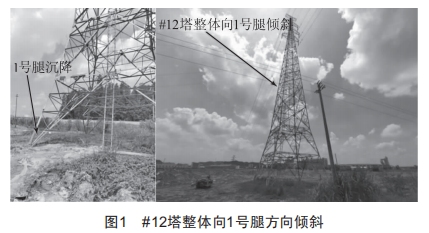

根據運行資料,220kV銀三甲乙線#11一#12塔跨越江門水道,屬于跨江塔,#12塔型為ZK-57。原基礎設計為單樁連梁灌注樁基礎,設計樁徑1.0m,設計樁長34.0m。經現場勘查,#12塔1號腿基礎樁下沉嚴重,導致連梁被拉斷破壞,造成鐵塔整體向1號腿方向傾斜,如圖1所示。

1.3地質情況說明

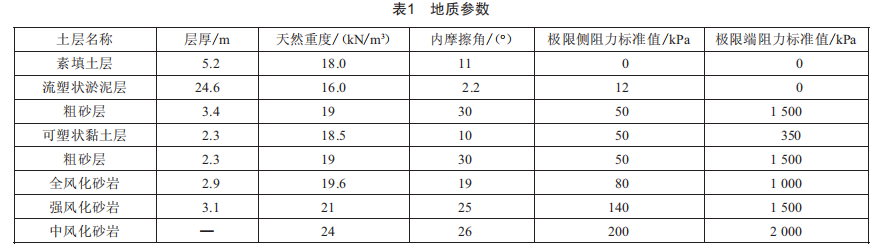

本線路位于江門市新會區三江鎮,此處主要為海陸交互相沉積地貌,地形起伏相對較小,平地段海拔高度2~15m。對#12塔進行復勘后得到土層從上至下分布情況為:素填土層5.2m,流塑狀淤泥層24.6m,粗砂層3.4m,可塑狀黏土層2.3m,粗砂層2.3m,全風化砂巖2.9m,強風化砂巖3.1m,以下為中風化砂巖。地下水深度為1~2m,地下水豐富,無腐蝕性。地質參數如表1所示。

2不均勻沉降原因分析

2.1特殊地質產生負摩阻力的影響

在樁周土層相對于樁側向下位移時,土產生于樁側的摩阻力方向向下,稱為負摩阻力。當樁周土層產生的沉降超過基礎的沉降時,在計算基樁承載力時應計入樁側負摩阻力。

通過上述地質情況可知,塔基處上層含水量較高的流塑狀淤泥層較厚,隨著河水沖刷,河床運動,此類土層會逐漸與樁之間產生相對位移,從而產生一定的負摩阻力,負摩阻力產生向下的力,導致樁向下壓力增大,當持力層的承載力不能滿足樁的下壓力時,樁就會產生不均勻沉降。安全起見,此類地質條件下的跨江塔基礎設計時不同于常規基礎,需適當考慮負摩阻力的影響。

2.2樁端持力層選擇不當

跨江塔往往使用檔距大,鐵塔基礎作用力大,再加上樁負摩阻力的影響,綜合考慮,跨江塔基礎在選擇樁持力層時,應優先選擇強風化砂巖等承載力較大的土層,避免將持力層選擇為黏土層或淤泥層等承載力低的土層。

220kV銀三甲乙線#12鐵塔基礎設計為單樁連梁灌注樁基礎,樁徑1.0m,樁長34.0m。地勘資料的土層分布顯示此基礎的樁端持力層位于可塑狀黏土層,而可塑狀黏土層極限端阻力較小,不宜做跨江塔持力層,因此選擇強風化砂巖層作為基礎的持力層較適宜。

2.3計算論證

2.3.1總述

在灌注樁基礎驗算時,應根據具體情況進行下列項目計算:

(1)承受上拔力的單樁,應計算樁的抗拔穩定性,使樁頂處的設計上拔力不大于單樁的容許上拔力。

(2)承受下壓力的單樁,應計算樁的下壓承載力,使樁頂處的設計下壓力不大于單樁的容許下壓力,還應做凍切力的上拔穩定計算。

(3)在有樁負摩阻力的地方,計算時要考慮樁負摩阻力影響。樁周土層沉降可能引起樁側負摩阻力時,應根據工程具體情況考慮負摩阻力對樁基承載力和沉降的影響。當缺乏可參照的工程經驗時,可按下列規定驗算:1)摩擦性基樁:Ⅳk≤Ra:2)端承型基樁:Nk+0g≤Ra。

2.3.2鐵塔基礎作用力

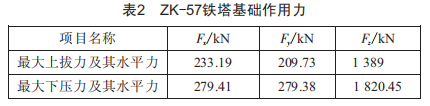

通過查閱ZK-57塔的資料得到鐵塔的基礎作用力,如表2所示。

2.3.3理論計算

按照上述地勘資料,考慮樁負摩阻力影響,按照最新規程、規范對#l2塔基礎進行驗算。

(1)上拔承載力計算:

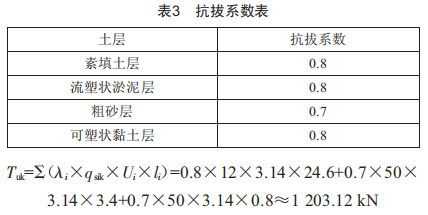

各層土的抗拔系數如表3所示。

式中:7uk為單樁或基樁的抗拔極限承載力標準值(kN):λi為抗拔系數(表3):gsik為樁側第i層土的極限側阻力標準值(kN/m2):Ui為樁身周長:1i為樁周第i層土的厚度。

設計地面以下樁自重:

式中:Gp為單樁或基樁土的自重、地下水位以下區浮重度(kN)。

式中:K為安全系數,取K=2:7k為荷載效應標準組合計算的單樁或基樁上拔力(kN):yf=l.25。

驗算通過。

式中:7gk為群樁呈整體破壞時基樁的抗拔極限承載力標準值(kN):cgp為群樁基礎包圍體積的樁自重除以總樁數、地下水位以下區浮重度(kN)。

驗算通過。

(2)下壓承載力計算:

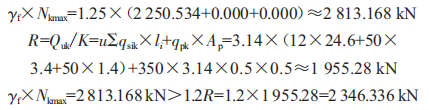

偏心豎向力作用下:

式中:Nkmax為荷載組合效應標準組合偏心豎向力作用下樁頂最大豎向力(kN):R為基樁或復合基樁豎向承載力特征值(kN):0uk為單樁豎向極限承載力標準值(kN):gpk為極限端阻力標準值(kN/m2):Ap為樁端面積(m2)。

驗算不通過。

通過計算得220kV銀三甲乙線#12塔基礎的偏心下壓計算不能通過,說明樁端所在的黏土層地基承載力不能滿足要求,導致基礎出現不均勻沉降,與現場出現的情況吻合。

3處理方法

3.1方案闡述

考慮到此塔已運行20余年,銹蝕較為嚴重,經與業主單位協商,本次處理方案為在舊塔大號側新建一基跨江塔代替舊塔,新塔的基礎充分考慮上述影響因素重新設計。

3.2鐵塔選型

新鐵塔需根據輸電線路導地線選型,考慮沿線地形地貌、氣象條件重新設計選型,新建鐵塔選用南方電網典型設計中的2D2w8模塊,塔型為2D2w8-Z5-57。

2D2w8型鐵塔設計為海拔1000m以下、基本風速33m/s(離地面10m)、覆冰厚度0mm、導線2×JL/G1A-400/35、地線LBGJ-150-40AC的雙回路鐵塔,直線塔呈傘型布置。

3.3基礎設計

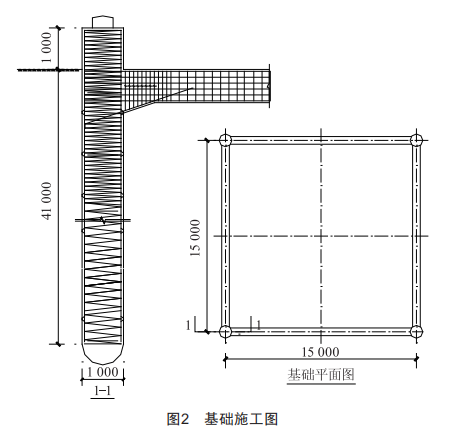

充分考慮上述不利因素,對基礎的樁徑和樁長進行優化設計,在保證安全的前提下,盡量做到最經濟合理。經計算,新塔基礎樁徑設計為1.0m,樁長設計為41m,樁端持力層位于強風化砂巖層,能夠滿足受力要求?；A施工圖如圖2所示。

4結語

鐵塔作為輸電線路的重要組成部分,其基礎設計的合理性關系到輸電線路的安全運行?？缃鳛榭缭胶降赖闹匾F塔,其安全與否不僅關系到輸電線路的安全運行,而且關系到航道的安全運行,其基礎設計尤為重要。本文針對實際工程中出現的基礎不均勻沉降現象,通過詳細分析其原因,總結出相關注意事項,提出了實際的解決方法,可供同行學習交流。
