引言

現階段新建機組冷卻水系統一般采用板式冷卻器,因?yàn)殡m然管殼式熱交換器運行可靠,檢修方便,但設備體積較龐大,原材料成本較大,且管式冷卻器龐大的容積相應增加了開式冷卻水泵的容量,提高了水泵的投資:而板式熱交換器優點是傳熱系數高,結構緊湊,檢修場地小,開式水量需求量少,從而能減小開式水泵容量。

1設備概況

某發電廠1000Mw超超臨界機組閉式循環冷卻水系統配置兩臺100%容量板式熱交換器(AРV,型號CZ155)、兩臺臥式離心閉冷水泵(上海阿波羅,型號400CS-45),向機組各主輔設備提供冷卻用水,系統母管壓力為0.65MРa。

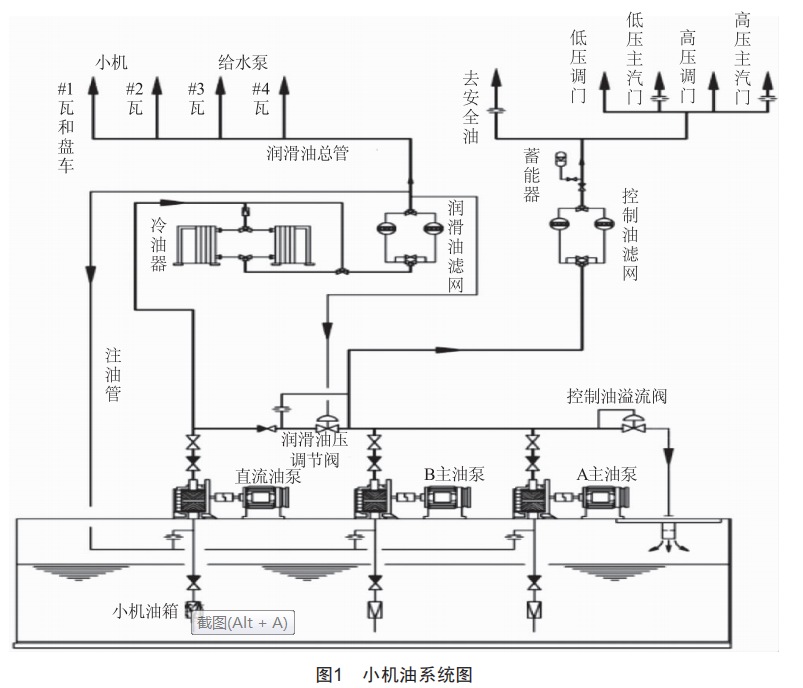

該廠汽動給水泵由杭汽廠HMS500D型小機驅動,小機油系統采用集塊化油站,油泵、冷油器、濾網均包括在內。油系統不但提供小機和給水泵的潤滑用油,還提供小機主汽門、調門的動力油、控制油,如圖1所示。

(1)調節、控制油:主油泵出口二調節油濾網二蓄能器二高/低壓汽門組、打閘裝置和安全油控制塊。

(2)潤滑油:主油泵出口二潤滑油壓調節閥二潤滑油冷油器二潤滑油濾網二小機、給水泵軸瓦及盤車裝置潤滑油。

小機油系統潤滑油采用板式冷油器,為一用一備。每個冷油器的冷卻面積為34.3m2,能夠保證在冷卻水進水溫度低于38℃時潤滑油油溫低于48℃。冷油器型號N35-MGS-10/3。

2異常情況

運行人員在執行閉冷泵B切A定期工作時,停用B閉冷泵后,閉冷水母管壓力由0.83MРa降至0.47MРa,隨后恢復至0.65MРa,同時亮A、B小機油系統故障光字牌,檢查發現A小機油系統控制油壓力低,B小機直流油泵聯啟,潤滑油母管壓力為0.3MPa,控制油壓力為1.82MPa,初步判斷為閉冷泵切換引起B(yǎng)小機潤滑油壓低導致直流油泵聯啟。巡檢至就地檢查無異常后嘗試停用B小機直流油泵,潤滑油母管壓力降至0.14MPa,直流油泵再次啟動。匯報專工后就地逐步開啟B小機直流油泵再循環門,潤滑油母管壓力由0.3MPa降至0.19MPa,直流油泵出口壓力降至0.1MPa,直流油泵電流由37A降至15A,停用直流油泵后,將再循環門關閉,投入B小機直流油泵聯動。

3原因分析

3.1閉冷泵切換時小機直流油泵為何聯啟

經檢查,小機直流潤滑油泵聯啟是因?yàn)樾C(jī)潤滑油系統壓力開關動作(潤滑油壓低聯動的潤滑油壓力開關在0m,一次門取在油站潤滑油濾網后,定值為0.265MPa)。次日檢修人員檢查A、B小機直流油泵壓力開關測點未見異常,確認直流油泵聯啟為系統油壓波動造成。

當時機組工況穩定,且潤滑油系統無任何操作,運行僅對閉冷水系統設備進行了操作。這兩個系統相聯系的設備僅有潤滑油冷油器,因此故障分析的焦點就集中到該冷油器上。

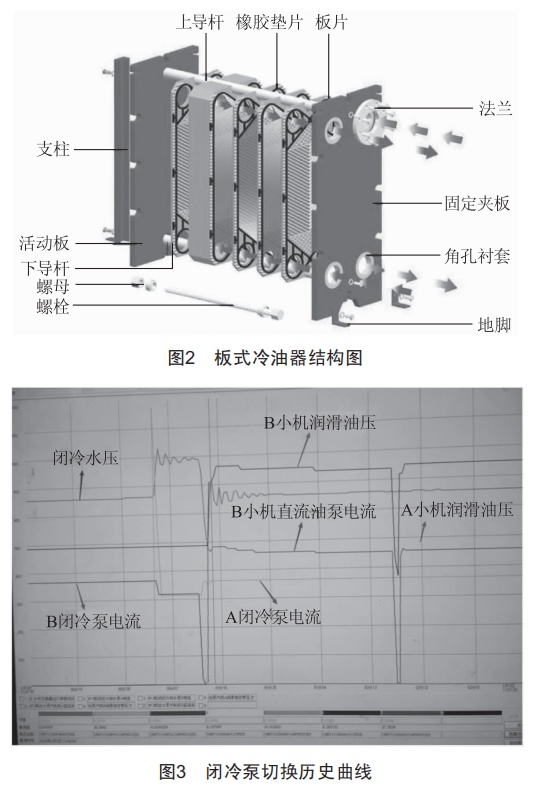

潤滑油冷油器為板式冷油器,由固定夾板、上導桿、下導桿、活動板、板片、螺栓、螺母等組成,如圖2所示,板片都裝在框架上,每塊板片都配有橡膠密封墊片,相鄰板片之間的旋轉角度為1809,板束由一些壓緊螺柱和螺母壓緊。每兩片板片的間隔中流動著潤滑油和冷卻水,當固定夾板和活動板之間距離固定后,油側容積V1和水側容積V2之和V是固定不變的,當水側壓力急劇變化時,原先板片間的平衡被破壞,為了達到新的壓力平衡點,水側容積V2必然要變化,V1=V-V2同步變化,冷油器油側容積V1的變化又導致了油壓波動。正是由于閉冷泵切換過程中閉冷水壓瞬間波動過大,才引發了油壓波動,小機直流潤滑油泵聯動。

為驗證上述猜測,調用了本次閉冷泵切換的歷史曲線,如圖3所示。

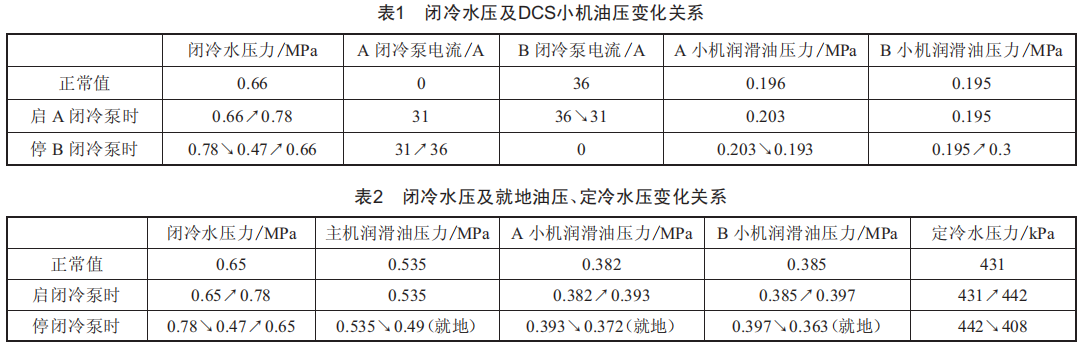

從曲線分析整個調泵過程數據如表1所示,可以看出,在并泵過程中閉冷水壓力由0.66MPa最高上升至0.83MPa,后基本穩定在0.78MPa,由于A閉冷泵啟動后泵出口門聯開,出口門從關閉到開啟需要一定時間,所以對閉冷水壓力的沖擊并不算太劇烈。但停泵過程中停用泵出口逆止門的關閉是瞬間完成的,閉冷水必須經過一個倒流的過程才能使泵出口逆止門關閉,因此閉冷水壓力必然經過一個瞬間下跌再回升的過程,閉冷水壓力由0.78MPa瞬間最低下跌至0.47MPa,對整個閉冷水系統的沖擊很大,閉冷水壓力波動導致冷油器油、水側空間的急劇變化,造成了油壓波動,此時B小機直流油泵聯啟。但從曲線上看,小機潤滑油壓力并未明顯波動,可能原因:(1)上述分析錯誤:(2)由于時間短,參數變化劇烈,系統并未采集到油壓波動數據,但油壓已下降至開關量動作值:(3)DCS系統小機潤滑油壓取點與就地油壓開關量取點不一致,造成參數反映與變化不一致。

經過現場檢查發現,DCS小機潤滑油壓測點取在17m小機運轉層,而引起油壓低聯動直流油泵的壓力開關在0m油站(定值為0.265MPa),取在潤滑油濾網后且為就地硬接線回路,兩者高度相差17m,存在0.17MPa的靜壓差。因此0m潤滑油壓開關距潤滑油冷油器較近,能更快、更劇烈地反映潤滑油壓的變化,而DCS上油壓測點在17m,反應慢,變化也不大。

為進一步驗證閉冷水壓與油壓波動之間的關系,第二天,檢修對B汽泵小機運行側冷油器板片進行了復緊,并對使用閉冷水的各板式冷卻器進行檢查,調整確認其壓緊螺柱工作正常,固定夾板和活動板間距離在制造廠規定范圍內。之后做同樣的切換試驗,派人現場觀察并記錄小機潤滑油濾網后油壓的變化,以得到更準確的數據,同時還在就地對主機油壓、定冷水壓進行了監視,數據如表2所示。

此次備用泵及直流油泵并未聯動,從表2數據可以明顯得出以下結論:(1)閉冷水壓力的波動是導致潤滑油壓波動的原因:(2)閉冷水壓力瞬間下降導致冷油器水側通路收縮,油側通路膨脹,造成潤滑油壓下降。

使用閉冷水冷卻的定冷水壓力波動與潤滑油壓的變化趨勢一致,因此也可以得出結論:汽泵小機直流潤滑油泵聯動的原因是閉冷水壓力的異常下降。

3.2小機直流油泵停用后為何再次聯動

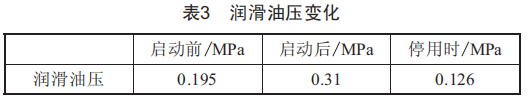

通過圖3歷史曲線查直流油泵啟、停前后的潤滑油壓變化情況如表3所示。

起初認為是由于直流油泵出口逆止門關不嚴造成停泵后潤滑油系統油壓下跌過多,但次日檢修檢查油泵出口逆止門動作正常,該原因排除。

正常運行時,潤滑油由運行的主油泵通過潤滑油壓調節閥節流后提供,其屬于自力式壓力調節閥,通過調節下部彈簧緊力可以整定潤滑油壓。調節閥上部腔室為調節閥下游的潤滑油壓,向下關小調節閥,調節閥下部彈簧力向上開大調節閥,兩者相互作用,達到動態平衡。當潤滑油壓(即調節閥上部的油壓)下降,彈簧力大于上部的油壓力,調節閥向上開大,使得下游潤滑油壓上升,直至兩者重新平衡。

當直流油泵啟動后,由于其出力較高,潤滑油母管壓力上升(達0.31MPa),雖然此時潤滑油已經是由直流油泵供給,但潤滑油壓調節閥仍然在工作,此時上部的潤滑油壓大于彈簧緊力,調節閥向下關小(就地測量行程約2mm)。直流油泵停用瞬間,潤滑油壓下降,潤滑油壓調節閥反向動作,向上開大,潤滑油壓上升,但是,由于調節閥的動態特性,閥門開啟總有一定的時間,潤滑油壓無法瞬間恢復,潤滑油壓低(達0.126MPa),就地潤滑油壓力開關聯直流油泵開關量動作,直流油泵重新聯動。

因此,小機直流油泵出力過大,潤滑油調節閥回座慢,動態特性變差,是造成直流油泵停用后再次聯動的主要原因。

4防范措施

小機直流油泵異常聯動的原因:一是閉冷水壓力異常波動,引起油壓異常波動:二是直流油泵出力過大,調壓閥動作特性差,造成油壓下降后恢復過慢。為防止閉冷水壓及油壓的急劇波動,目前可以采取以下措施:

(1)建議采用關門后停泵方式。目前只有關出口門啟泵的邏輯,由于閉冷泵運行閉鎖關出口門,因此無法關出口門后停泵,建議增加此邏輯。

(2)聯系檢修對現場所有板式冷卻器的螺栓進行復緊,提高板片的剛度。第二天,經過現場復緊,調泵時未再發生備用泵及直流油泵聯動。

(3)對板式冷卻器板片材料進行改進,進一步提高剛度。

(4)考慮在閉冷泵進出口加裝溢流閥及管路,降低閉冷水壓力波動幅度。

(5)閉冷泵切換前適當開大閉冷水再循環調整器,適當降低閉冷水母管壓力。

(6)汽泵小機直流油泵出力較大,啟動后會造成交流油泵出口至潤滑油調節門關閉較小,當直流油泵停用后,來不及恢復,造成潤滑油壓下跌較多,直流油泵再次聯啟。針對此情況,汽泵小機直流油泵增加了再循環門,正常試轉時開再循環、關出口門,從而避免了對潤滑油母管壓力的影響。

(7)正常運行中直流油泵啟動后,應先緩慢開啟再循環,注意潤滑油壓,讓其出口壓力低于油站出口潤滑油總管壓力,此時再停直流油泵,就對系統無影響。

(8)建議以后對小機直流油泵進行改造,適當降低出力。

(9)定期檢查潤滑油調壓閥機械性能,及時更換,以保證潤滑油壓力的調節。

5結語

本文通過對汽泵小機潤滑油直流油泵異常聯動的原因進行分析,確定了閉冷水壓力波動對板式冷油器內部通路體積有影響,從而引起油壓變化,這為今后汽輪機油系統安全運行提供了寶貴經驗,同時可針對性地進行相關技改。
