從傳統燃油汽車向智駕汽車的演進，是汽車百年來的又一次重大革命。作為整個革命的基礎，整車的電子電氣架構已經發生了重大的變化——從傳統Flat架構到Domain架構，再到Zonal架構。這場整車E/E架構的升級，對于整個汽車供應鏈都是一次顛覆。而從OEM、到Tier1、Tier2、Tier3...最終架構的實現首先還要落在芯片供應商這一端，其提供的芯片必須能夠適應新的汽車中央域控架構的功能需求。作為內存和存儲的領導者，美光也率先推出了車規級新品——4150AT SSD，通過多端口設計大幅降低中央域控架構汽車的整個系統成本。

近日美光在北京召開了以汽車為主題的媒體見面會，美光企業副總裁暨嵌入式產品事業部總經理Kris Baxter先生進行了精彩分享，并介紹了新品全球首款四端口SSD——美光車規級4150AT SSD。

汽車架構從Domain走向Zonal，車規級存儲面臨新挑戰

許多早期汽車使用的架構屬于傳統的Flat架構。在這種架構下，所有的電子控制單元（ECU）都連接到一個中央總線，共享一個中央存儲器。這種架構在早期的汽車中比較常見，例如20世紀90年代的一些車型?，F(xiàn)代汽車中常見的Domain架構是將整車被劃分為不同的功能域，每個域由一個或多個控制器管理。例如，一輛車可能有一個動力總成域、一個底盤域和一個車身電子域。每個域都有自己的存儲器，控制器之間通過通信總線進行數據交換。

Zonal架構已經在一些新型電動車中有所應用。在這種架構下，車輛被劃分為幾個不同的功能區域，每個區域集成了多個功能模塊，如傳感器、控制器等。Zonal的網絡架構發展也存在著不同的版本，包括樹型拓?fù)?、星型拓?fù)浜铜h(huán)形拓?fù)洹?

針對不同E/E架構，目前也有兩種主流的存儲架構形式，包括集中式存儲和分布式存儲。

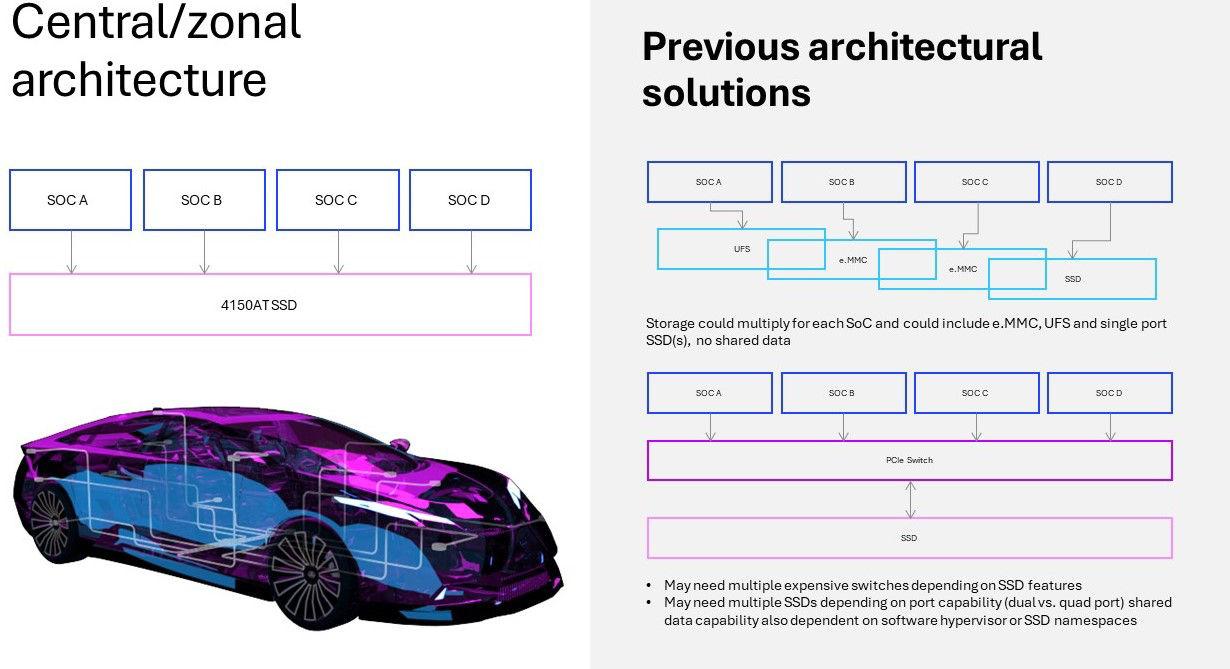

分布式存儲是每個域控SoC都對應著自己的一個存儲器，這樣有多少個SoC就至少需要多少個同等數量的存儲器，而存儲器的類型可以是UFS、e.MMC或SSD。集中式存儲則是多個SoC均連接至同一個PCIe開關，然后通過高速PCIe來訪問同一個SSD中的數據，進行讀寫操作。

兩種不同存儲形式的優缺點顯而易見：分布式存儲中每個SoC的存儲空間大小和種類都可以靈活配置，但相互之間沒有辦法實現數據共享；集中式存儲需要多塊SSD，可通過軟件虛擬機監控器實現數據共享能力，但PCIe交換就成本高昂。

有沒有一種更簡單、穩定、高效且低成本的存儲方案，能夠更好地滿足汽車Zonal架構呢？美光最新推出的全球首款四端口SSD——美光車規級4150AT SSD成為最優解。

美光4150AT SSD：顯著降低汽車集中式存儲系統成本

美光4150AT SSD堪稱是面向Zonal架構的汽車存儲典范，它是建立在數據中心 SSD所支持的靈活性和可擴展性的基礎上，將雙端口的數據中心SSD的端口數增加到了4端口，從而實現對于多域的SoC的數據共享。4150AT SSD支持單路輸入/輸出虛擬化（SR-IOV）和PCIe4.0接口，達到了ASIL-B的車規功能安全等級。

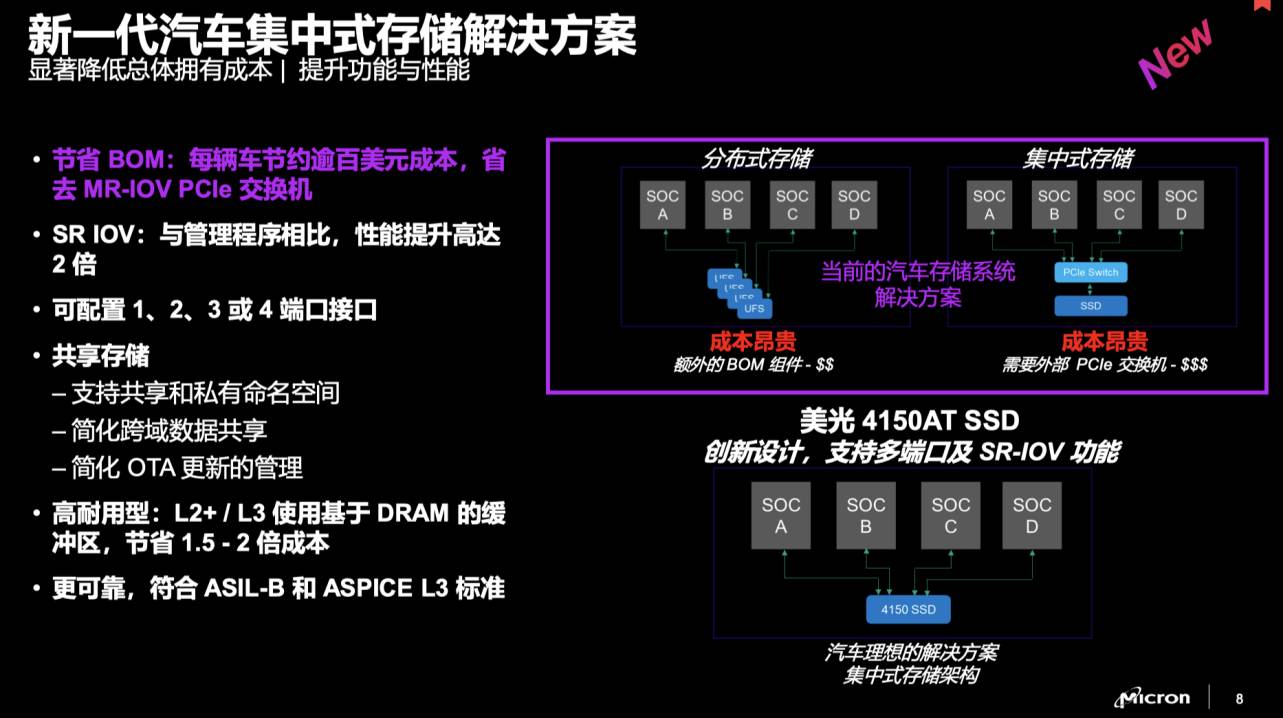

與普通的車規級單端口SSD相比，4150AT SSD無需車規級PCIe交換芯片即可實現多系統間共享同一個實體硬盤的容量；美光還對車用多虛擬機環境進行了優化，4150AT SSD支持同時運行多達64個虛擬機；該產品以BGA封裝形式提供，采用176層TLC NAND閃存，經過配置后，可支持單層單元（SLC）和高耐用度（HE-SLC）數據耐用度組；符合NVMe 2.0規范，已通過ASIL-B和ASPICE L3認證；其隨機讀取和隨機寫入速度分別為600K/100K IOPS；容量可選220GB、440GB、900GB和1.8TB四種，對應TBW分別為160TB、320TB、640TB和1280TB。

據Kris Baxter介紹，汽車內包含多個需要管理的域，如IVI系統、模擬系統、ADAS系統以及具備抗干擾能力的連接系統等。這些設備大多通過本地或中央域控制器進行運行。在美光的全球首款四端口4150AT SSD問世之前，每個設備都需配置本地存儲。例如，有的設備作為執行IVI功能的域控制器，有的負責特定任務，還有的則負責連接功能。每個設備都需要有針對其所在域的本地存儲解決方案。

而這種分布式存儲，一是不能實現數據整合，產生共有價值的發現；二是每一部分的存儲容量可能都無法充分利用，這樣幾個加起來就積累了很多未使用的容量。而如果通過4150AT SSD將幾個不同的預控SoC的數據整合在一起，就可以充分利用多個不同SLC中的數據。例如讓ADAS和車機導航都訪問同樣的高清地圖數據，實現存儲設備的利用率的最大化。

據悉，一套PCIe交換機的費用可能就高達數百美元，再疊加上統一存儲方案帶來存儲利用率提升、來自系統的線纜、占板面積等的優化，4150AT SSD幫助客戶實現了系統成本的顯著降低。此外，4150AT SSD為整車系統帶來了卓越的性能和更低的延遲，單盤的數據安全性也更容易得到保障，從而有效幫助客戶降低了TCO。

結語

當今的車輛正在從傳統的Domain架構遷移到Zonal架構，而且這種趨勢正在持續加速。麥肯錫預計，到2030年Zonal域架構車輛的全球份額將達到18%左右。而伴隨著這種趨勢的到來，傳統的車規級存儲方案，僅僅滿足車規功能要求是不夠的，更要符合這種多域的數據融合的趨勢，幫助OEM和Tier1實現更有價值的數據挖掘。

美光4150AT SSD正是符合汽車轉向Zonal架構的集中存儲方案首選，而從系統成本上帶來的巨大降低，不僅能夠幫助其客戶實現更具成本優勢的智能汽車，最終也會惠及廣大汽車消費者。
