文章還介紹了一些驅動它們的方法，并說明有效驅動的發展趨勢。本文還列舉了一些接電裝置應用電路的例子

從表面上看，我們可能認為驅動螺線管或閥門執行器接縫非常簡單。老實說，在大多數情況下確實如此。打開或關閉電流并不是很困難。但是，如果我們的應用程序需要非?？焖俚卮蜷_(kāi)/關閉負載驅動怎么辦?實現這一目標的最佳方法是什么?

我有一些建議。

通常需要非常快速地驅動線圈開/關的應用

(1) 點陣/針式打印機頭中的螺線管。9p、18p 或 24p 打印頭的每個針都有一個線圈。針的頻率響應將直接決定打印速度。

(2) 汽車選擇性催化還原(SCR)系統中的閥門。這些應用需要高達 30Hz 的高頻運動，以獲得更好的系統控制精度。

(3) 工業系統中的氣閥。這些應用通常需要高頻響應以加速氣動設備。

2.問題：當驅動頻率增加時有什么問題?

我相信我們會發現問題出在關閉螺線管/執行器所需的時間;快速打開它不是問題。

當我們關閉感性負載時，由于自感的性質，流動的電流不會瞬間改變。因此，通常讓電流流過續流二極管或場效應晶體管 (FET)。我在下面畫了一個例子。

衰減電流有很多名稱。我們可能會使用以下術語之一：再循環電流、感應反沖或反激或續流電流。

在半橋驅動場景中，再循環電流可以流過體二極管或?qū)γ娴?MOSFET(需要互補控制)。無論電流通過二極管還是導通狀態 MOSFET 衰減，衰減速率通常都很慢，這意味著關斷時間很慢。

本IC是使用CMOS技術開發的，高精度電壓檢測IC。檢測電壓和解除電壓在內部被固定，精度為±2.0%。

除電源端子外，另備有檢測電壓輸入端子 (SENSE端子)，即使SENSE端子電壓 (VSENSE) 下降到0 V，也會保持輸出穩定。

同時，還內置了SENSE端子反向連接保護電路，可以抑制反向連接時流入SENSE端子的電流。

另外，通過外接電容器還可以延遲解除信號輸出，解除延遲時間的精度為±20% (CD = 3.3 nF)。輸出形態為N溝道開路漏極輸出。

可編程電源是一種能夠提供可調節電壓和電流輸出的電源系統，它在工程設計、科研實驗等領域中具有廣泛的應用。本文將介紹如何利用單片機實現可編程電源的系統設計，并討論相關的關鍵技術和設計要點。

第一部分：可編程電源的基本原理

可編程電源的基本原理是通過控制電源輸出的電壓和電流來滿足用戶的需求。一般情況下，可編程電源由電源模塊、電壓測量模塊、電流測量模塊和控制模塊組成。

電源模塊是提供電源輸出的核心部件，它可以通過控制電源輸出電壓和電流的方式來實現可調節輸出。常見的電源模塊包括開關電源和線性穩壓電源。

電壓測量模塊用于準確測量電源輸出的電壓，通常采用模數轉換器(ADC)來將模擬電壓信號轉換為數字信號，供給單片機進行處理。

1、陶瓷電容器可采用各種各樣的電介質，每個電介質具有不同的特性，這些特性可在其溫度和電壓范圍內極大地影響性能。最常見的兩種電介質是Y5V和X5R，而Y5V電介質價格低廉，可在小封裝中提供高電容，但其電容在其電壓和溫度范圍內變化很大，不適用于DC/DC應用。

本文引用地址：

X5R和X7R電介質更適合于輸出電容器應用，因?yàn)樗鼈兊奶匦栽谒鼈兊墓ぷ鞣秶鷥?nèi)更穩定，并且被高度推薦。

2、正確地選擇電容器和電感器的值會使電路更加穩定，但是好的PCB設計仍然是避免高紋波甚至自振蕩的關鍵。

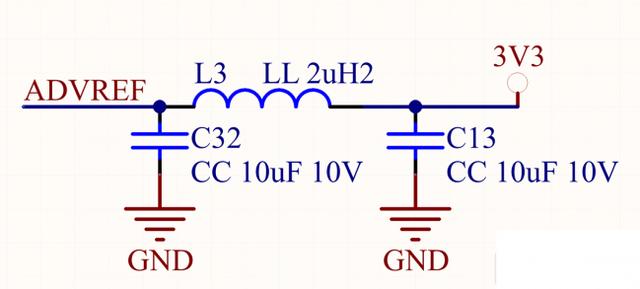

3、通過添加PI濾波器，可以更好地保護MCU的更多紋波敏感電源(例如：模擬電壓基準)。

4、電源余量要留足

電源一定要留足余量，一般要比負載的峰值耗電至少多20%，這樣比較安全，不會發生意想不到的故障。

電源余量不足時，電源會工作在極限狀態，電源的紋波會劇烈上升，達到幾百mV甚至幾V。所以在確定電源輸入之前，最好先估計整個板子系統上面的最大功耗。

電源管理芯片是一種專用的集成電路，可實現對設備供電的監控、控制和管理。根據功能和應用場景的不同，電源管理芯片可以進行多種分類，以下是常見的幾類：

1.按應用場景分類：可以把電源管理芯片分為內部電源芯片和外部電源芯片。內部電源芯片集成在目標設備電路之中，主要控制設備內部電源的輸出和運行，其中包括處理器供電、I/O接口供電等;而外部電源芯片則通常以獨立方式使用，直接管理接口電源。

2.按功能分類：電源管理芯片主要包括功率適配器、開關穩壓器、保險絲、復位、低功耗模式控制、誤差檢測等功能，因此可以根據不同的功能來進行分類。

3.按規格分類：一般根據輸入電壓范圍、輸出電壓和電流限制、效率和體積等指標，把電源管理芯片進行規格化分類。

電源管理芯片的主要特征包括：

1.高可靠性：電源管理芯片通常采用超過普通元器件的封裝技術和降溫技術，確保電路工作的可靠性和穩定性。

2.高效節能：電源管理芯片具備的功率適配器、開關穩壓器等功能可以在保證設備供電的同時，最大程度地減少功耗，延長電池壽命。

3.可編程控制：電源管理芯片具備自主控制器，可以通過內部寄存器存儲設備控制參數，實現各種運行模式的切換。

4.體積小巧：為了更好的嵌入設備中，電源管理芯片一般采用封裝緊湊的超小型設計，使得它們可以滿足越來越高的設備精簡化要求。

5.多種保護機制：電源管理芯片具備的誤差檢測、過溫保護、過載保護等機制可以為設備提供更全面、更可靠的保護。
