一、IGBT工作原理

絕緣柵雙極晶體管（Insulate-Gate Bipolar Transistor—IGBT）綜合了電力晶體管（Giant Transistor—GTR）和電力場效應晶體管（Power MOSFET）的優點，具有良好的特性，應用領域很廣泛；

N溝型的 IGBT工作是通過柵極－發射極間加閥值電壓VTH以上的（正）電壓，在柵極電極正下方的p層上形成反型層（溝道），開始從發射極電極下的n-層注入電子。該電子為p+n-p晶體管的少數載流子，從集電極襯底p+層開始流入空穴，進行電導率調制（雙極工作），所以可以降低集電極－發射極間飽和電壓。在發射極電極側形成n+pn－寄生晶體管。若n+pn－寄生晶體管工作，又變成p+n－ pn+晶閘管。電流繼續流動，直到輸出側停止供給電流。通過輸出信號已不能進行控制。一般將這種狀態稱為閉鎖狀態。

為了抑制n+pn-寄生晶體管的工作IGBT采用盡量縮小p+n-p晶體管的電流放大系數α作為解決閉鎖的措施。具體地來說，p+n-p的電流放大系數α設計為0.5以下。 IGBT的閉鎖電流IL為額定電流（直流）的3倍以上。IGBT的驅動原理與電力MOSFET基本相同，通斷由柵射極電壓uGE決定。

二、如何并聯使用IGBT

（1）并聯運行靜態均流

靜態情況下，并聯工作的IGBT間的電流分配主要受伏安特性的影響。當多個IGBT并聯時，由于制造工藝的原因，每個IGBT的伏安特性并不完全一樣。兩個IGBT并聯時伏安特性對電流分配的影響如圖所示。從圖可以看出，當兩個伏安特性不同的IGBT并聯工作時，它們通過的電流并不相等。為保證運行時每個模塊都不超過安全工作區，必須對并聯運行的IGBT進行降額使用。若兩個同型號但伏安特性不同的管子并聯使用，其總的額定電流不等于單個管子額定電流的兩倍，這種電流能力下降的系數可稱為電流降額系數。電流降額系數可表示為

式中，IT是并聯模塊能提供的總額定電流；IM是單個模塊的最大額定電流np是并聯模塊的數目。例如，兩個額定電流都為400A的IGBT模塊并聯，一個承受400A電流而另一個為320A，則可得到

另外，如果已經知道了降額系數，則可由下式求出所提供的總的額定電流

（2）并聯運行動態均流

動態情況下，并聯工作的IGBT間的電流分配主要受轉移特性、驅動電路的影響。

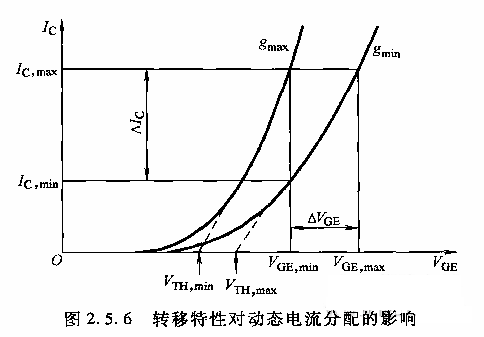

1）轉移特性對動態均流的影響：轉移特性不同的IGBT并聯時，開關過程的動態電流分配是不均衡的。圖給出了在相同的VGE驅動下，轉移特性不同的兩個IGBT動態電流不均衡的例子。從圖中可以看出，轉移特性陡峭的管子在開關時刻承受比較大的動態電流，因而也會有比較大的開關損耗，這種差異在關斷的時候更明顯。當開關頻率增大時，這種不平衡趨于緩和。選擇轉移特性接近的IGBT模塊進行并聯有利于動態均流。

2）驅動電路對動態均流的影響：驅動電路對并聯均流的影響也是顯而易見的，如果并聯工作的IGBT驅動電路不同步，則先驅動的IGBT要承擔大得多的動態電流。因此，并聯模塊的驅動一定要做到同步，最好選用驅動能力強的驅動器，用同一驅動信號同時驅動并聯模塊。

另外，驅動電路布局要盡量做到對稱，驅動電路到模塊的柵極、射極引線要盡量短，使回路的等效阻抗一致；主電路中的元器件布局和引線位置應對稱，引線長短一致，并盡量短，接線應采用截面積較大的銅排或扁條線；各模塊應平行放置，盡量靠近，引線盡量—致，減小回路中寄生電感的不平衡性。
