安全認證芯片一種專門設計用于提高系統安全性的硬件組件。它通常被用來存儲敏感數據并執行加密操作，以保護數據免受未經授權的訪問和篡改。除了金融、消費電子和工業汽車等領域外，其實在醫療設備配件/耗材領域，安全認證芯片也發揮著重要的作用。

對于ADI而言，其安全認證芯片在醫療配件領域的營收占比甚至達到了50%。而其在此領域的成就，來自其獨特的1-Wire技術。通過20年前對于達拉斯半導體的收購，ADI將其1-Wire技術和產品線納入麾下，并持續拓展其產品矩陣。

近日，ADI在北京召開了以“ADI安全認證芯片在醫療設備配件中的應用”主題的媒體溝通會，ADI安全產品線總監劉武光進行了精彩的分享。

醫療設備配件中的安全認證需求是什么？

醫療配件是用于醫療設備或器械中的各種輔助組件或部件，這些配件在醫療設備的正常運行、維護、修理以及更換過程中起著至關重要的作用。它們不僅支持設備運行，提高設備性能，還保障安全性，便于維護和更換，同時包括一些一次性使用的耗材。

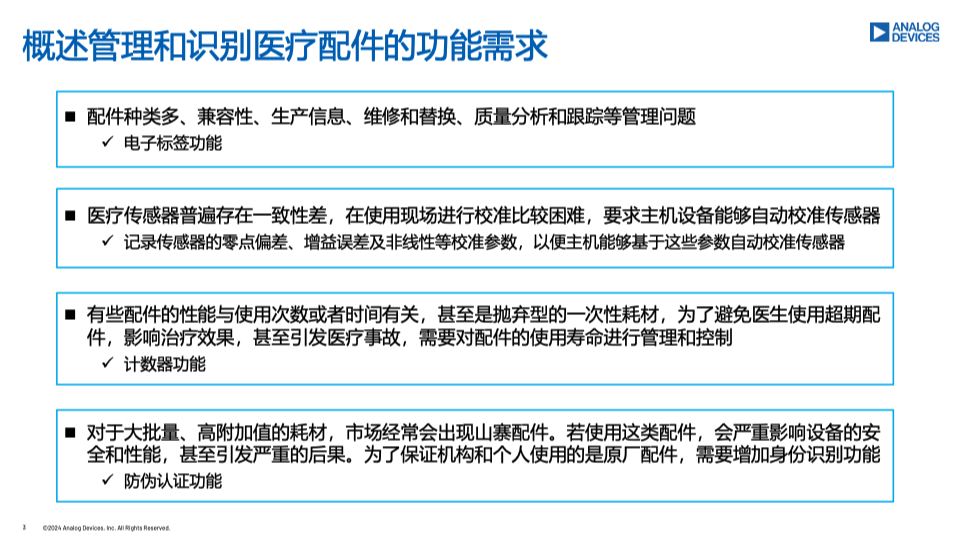

為了有效管理和識別這些醫療配件，需滿足以下幾個功能需求：首先，由于配件種類繁多，需要處理兼容性、生產信息、維修和替換、質量分析和跟蹤等管理問題，這就要求醫療配件具備“電子標簽”功能。其次，醫療傳感器普遍存在一致性差異，現場校準比較困難，因此主機設備需具備自動校準傳感器的功能，通過記錄傳感器的零點偏差、增益誤差及非線性等校準參數，實現“自動校準”。再次，一些配件的性能與使用次數或時間有關，甚至是一次性耗材，為避免醫生使用超期配件、影響治療效果或引發醫療事故，需要對配件的使用壽命進行管理和控制，這就需要配件具備“計數器”功能。最后，對于大批量、高附加值的耗材，市場上經常會出現山寨配件，這些偽劣配件的使用會嚴重影響設備的安全和性能，甚至引發嚴重后果，因此，為了確保使用的是原廠配件，配件需具備“防偽認證”功能。

通過滿足這些功能需求，可以更好地管理和識別醫療配件。確保醫療設備的正常、安全、高效運行，提高醫療服務的質量和安全性，就需要安全認證芯片的參與。

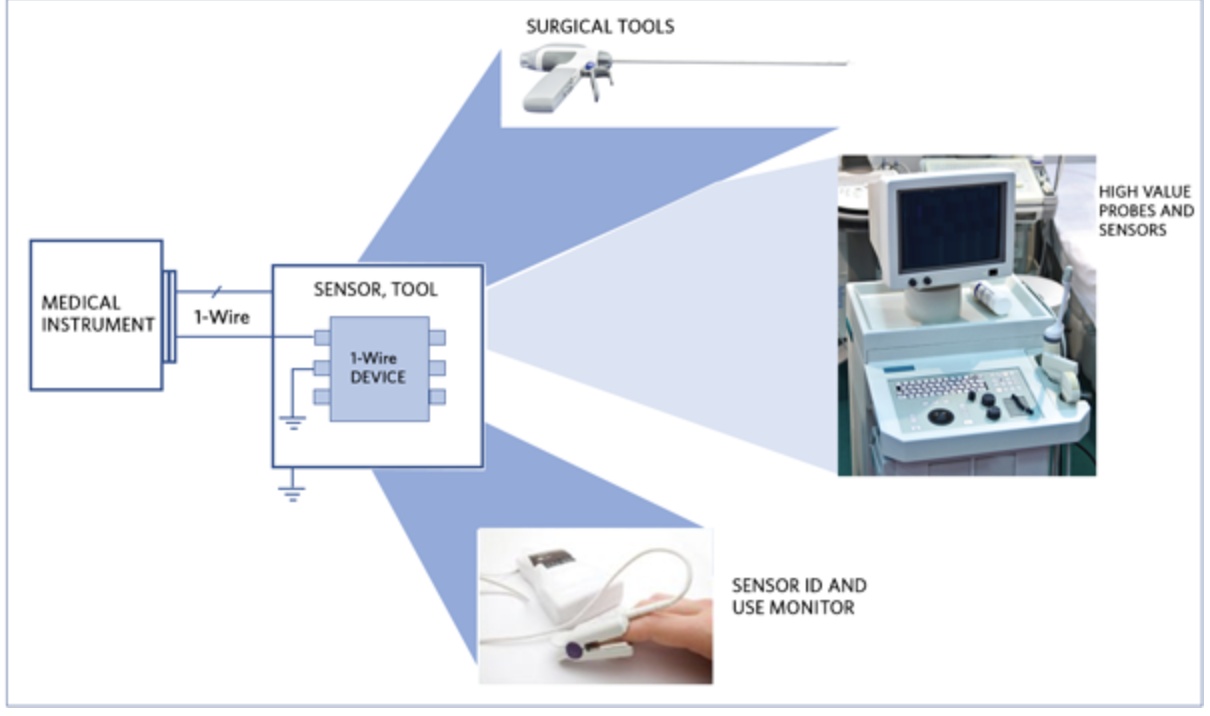

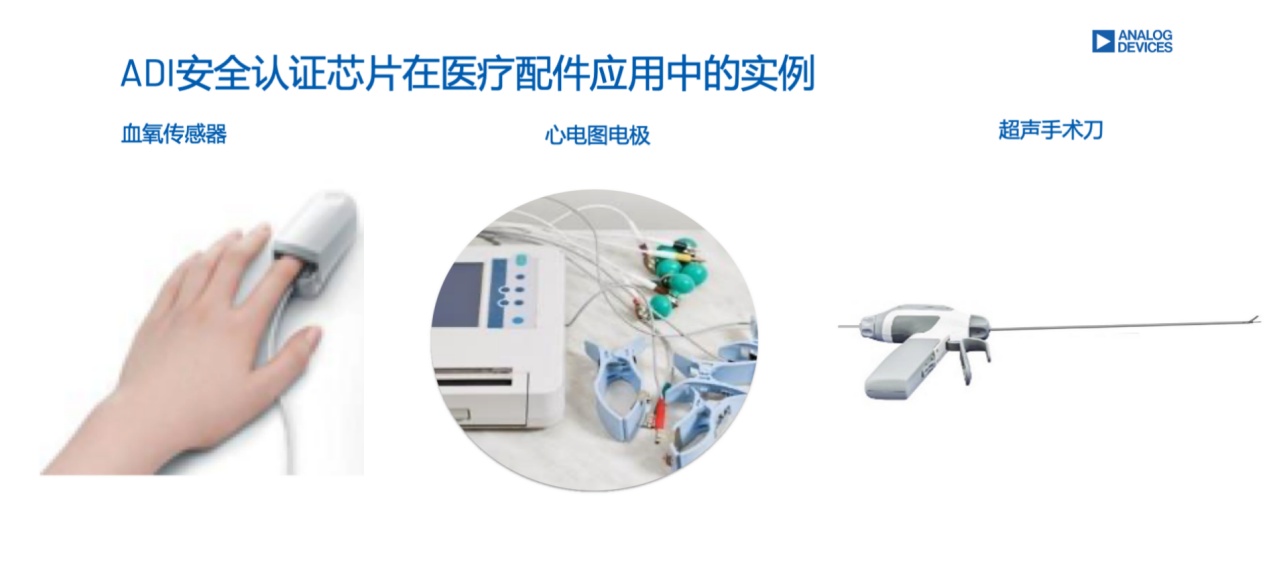

據劉武光介紹，需要安全認證芯片的醫療配件包含幾大類：1-心電監護，心電監護是目前醫療設備里比較復雜的設備，因為其外接的配件真的很多，要監測呼吸、心電信號、心率、血糖、血氧，甚至還要配上除顫儀。2-微創手術，其中會運用到電子手術刀和導管等手術設備，需要進行切割、觀察和縫合、燒灼等操作。3-醫療監測設備，例如做B超、血管B超、心電、胃鏡、腸鏡等，需要的電極和內窺鏡等設備。4-液態藥劑/血液蛋白制品/生化分析試劑，需要采用非接觸式的方法（如NFC或RFID），來實現記錄和數據追溯。5-醫美/康復設備，這類配件像按摩的電極或者激光頭、超聲頭；以及包括電磁類的，需要通過電磁的高頻電流對部件進行加熱或消融。6-便攜式監測設備配件，如微創的插入式探頭、胰島素注射泵等，需要對使用其配件次數進行識別與控制。

DeepCover+ChipDNA PUF+1-Wire技術，讓高安全性和開發易用性合二為一

在上述提到的四大功能需求，對應到的芯片層面的功能需求是安全認證和數據存儲。而ADI安全認證芯片，為客戶提供了多種不同類型的產品選擇和接口方式。其中特別值得一提的是1-Wire系列中的安全認證芯片，通過ChipDNA PUF+1-Wire技術，讓高安全性和開發易用性合二為一。

據劉武光介紹，ADI的安全認證芯片具有支持國際標注的安全算法、安全的密碼存儲和管理、側向信道攻擊保護、攻擊檢測傳感器及芯片自毀響應四大優勢。

ADI的安全認證芯片所采用的算法，都是基于國際標準的安全算法，譬如FIPS的180、182、184、186系列等，這里包含了對稱算法、非對稱算法或多種算法的組合。

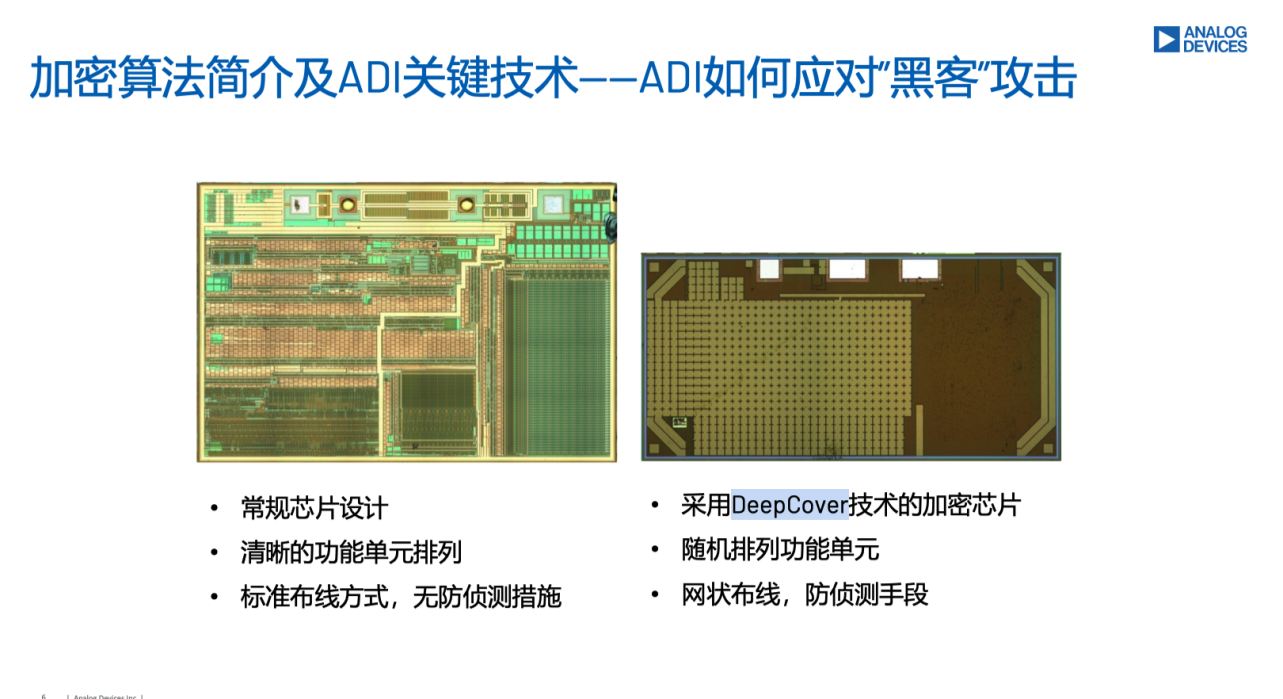

為了防止黑客攻擊，ADI的安全芯片內部采用了和常規芯片不同的布局，叫做DeepCover技術。常規芯片具有清晰的功能單元排列和標注的布線方式，很容易被側向信道攻擊等方式所破解。而ADI的安全芯片內部是隨機排列的功能單元，并使用了網狀布線。據劉武光介紹，芯片內部采用的是平衡電路，不論是0或1都不會產生電流的變化，因此黑客無法從外部通過電流或功率分析的方式對密碼進行破解。此外，ADI的安全認證芯片上有一個具備主動監控的模具防護罩。當受到偵測時，保護層會發生變化。當芯片上電檢測到這一變化之后，就會啟動自毀程序，自動清除掉密碼，不給任何第三方攻擊芯片的機會。

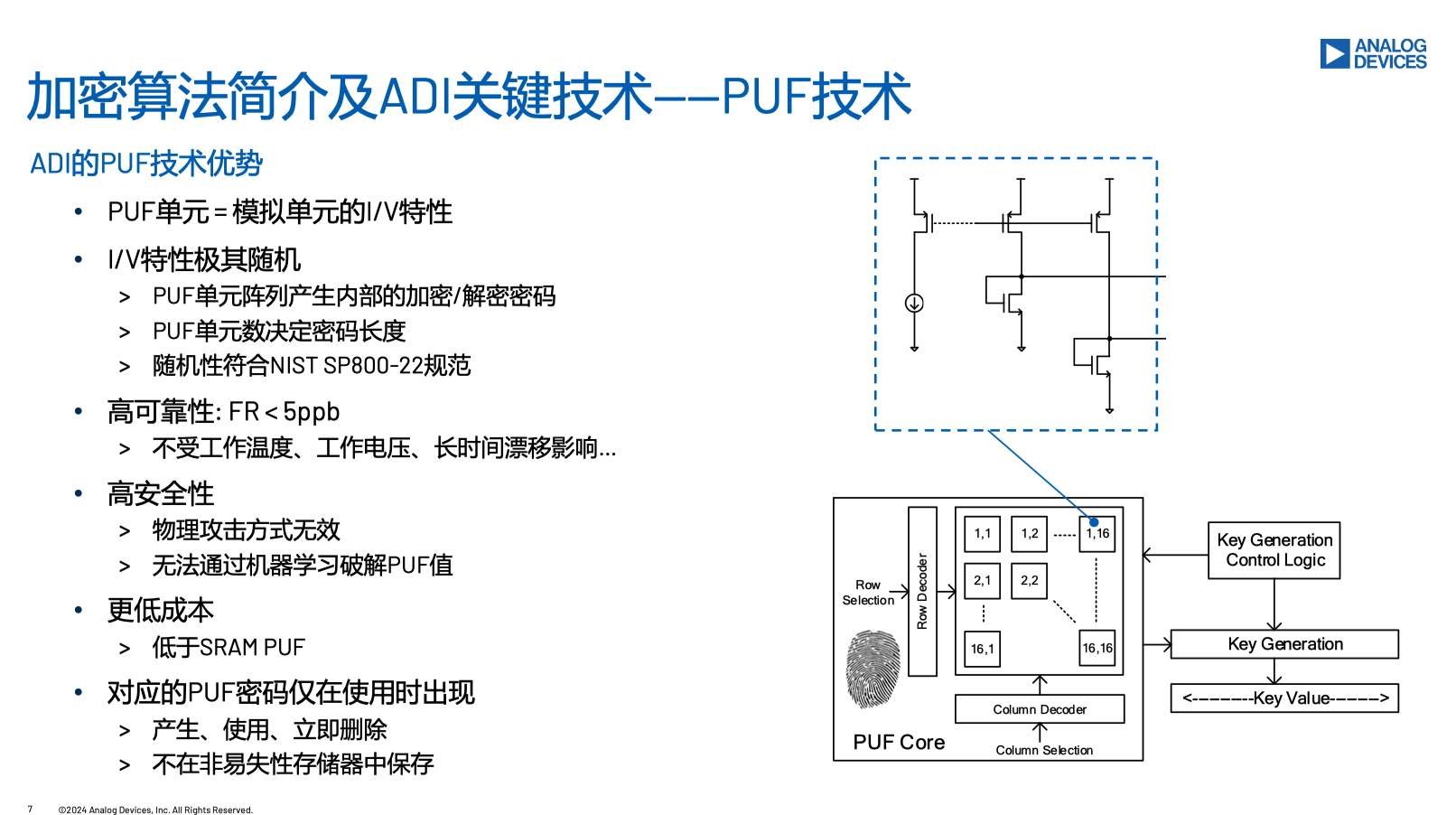

為了提高密碼的管理方式，ADI還提供了另一項安全存儲專利技術——ChipDNA 物理不可克隆功能 (PUF) 技術。

傳統的密碼的關鍵信息保存在EEPROM、OTP或Flash等存儲器中，雖然攻擊難度很高，但絕非無跡可循。而ChipDNA PUF技術實現則是利用了晶圓制造過程中自然發生的半導體器件特性的隨機變化。ChipDNA 電路生成一個獨特的輸出值，該輸出值可隨時間、溫度和工作電壓重復。嘗試探測或觀察 ChipDNA 操作會修改底層電路特性，從而阻止發現芯片加密功能使用的唯一值。

由于PUF密鑰是基于物理特性生成的，因此不需要存儲在非易失性存儲器中，增加了安全性。而且這種安全機制的建立，不需要復雜的硬件或大量的計算資源，因此也非常適用于資源受限的設備。

劉武光表示，ADI的ChipDNA PUF技術相比市場上基于SRAM的PUF技術的產品，尺寸更小、成本更低。“任何對芯片的物理攻擊，包括下探針去做剖層處理，芯片的IV單元、PUF單元都會發生變化。所以，通過我們現在講的物理攻擊方式，是沒辦法獲取PUF所導出的密碼的，這在一定程度上根本性地解決了芯片本體的安全性?！?

上述提到了諸多的安全認證和存儲技術，從算法加密、數據存儲、防側道攻擊等多個維度構建了整個芯片的安全認證機制?？此品浅?fù)雜，但其實對于應用者而言，ADI提供了非常友好和簡單的單線連接方式——1-Wire接口。

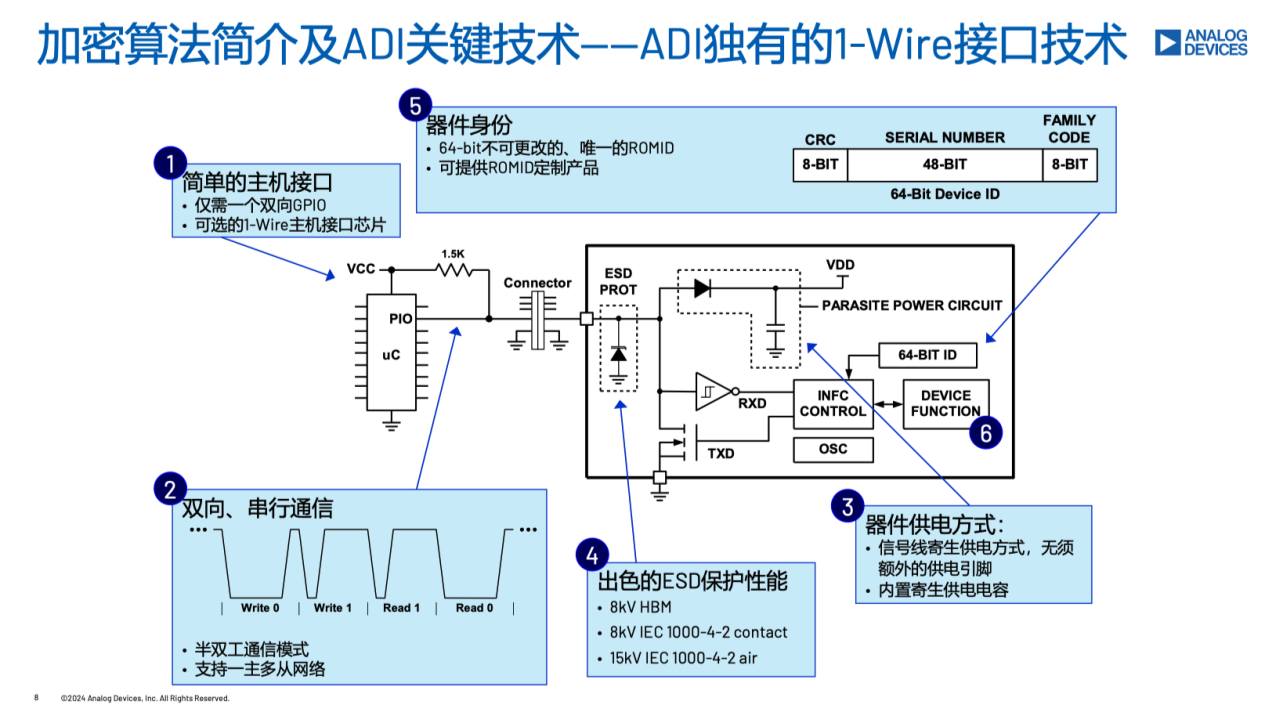

據悉，1-Wire是ADI獨有的技術，僅僅通過一根線，就可以實現數據通信和供電的功能。整個結構設計非常簡單，僅需要1-Wire和GND兩個觸點，這大大簡化了客戶的設計。而且因為只需要對一個端口進行保護，所以像ESD、EMC的成本也是大大降低。

劉武光表示，1-Wire采用的是半雙工的工作模式，一根線上需要完成三件事：1-給芯片供電，因為內部集成了寄生供電的電容，所以不需要獨立的供電線和額外的供電引腳。2-出色的ESD保護，所以醫療設備配件端就在需要增加任何的ESD防護功能；主機端如果通過GPIO連接，不具備足夠的ESD保護，那就仍需添加ESD的設計。3-每個1-Wire芯片有一個自己專屬的64位ROM-ID，可以提供一個全球的、可跟蹤的、唯一的ID信息。而在上圖中芯片中Device Function的部分，則根據不同的IC類型，集成了不同的功能和算法。主要的產品類型和特色器件型號包括：識別加 EEPROM的“DS2431”、識別加 SHA-3 認證和安全 EEPROM的“DS28E16”、身份識別加 ECDSA 認證和安全內存的“DS28E30”、以及集成更高密碼保護方式的PUF的“DS28E39”等。

結語

通過多項“黑科技”加持，ADI將極高的安全性和便捷開發性合二為一，為醫療設備配件和耗材開發人員提供了高效安全可靠的方案。

“經過30多年的技術沉淀，ADI在醫療設備配件安全芯片領域一直處于行業領先地位，可以看到，我們的產品線是很豐富的，各種接口、各種封裝、各種溫度等級?！眲⑽涔夥窒淼?，“我們不光是在醫療配件這個市場處于領先地位，其實在打印機這類耗材的消費類電子、以及包括工業類的傳感器、IP保護，包括現在使用更多的網絡安全性等，ADI在整個安全應用領域都處于比較領先的地位?！?
