當心率檢測功能已經成為智能手表/手環的標配，可穿戴健康設備之間的的競爭進入到了一個新高度：如何引入更多更豐富的體征監測功能，甚至對于情緒等捉摸不定的狀態進行捕捉和量化，從而使佩戴者成為更好的自我，達到身心平衡。而這背后，離不開對于PPG技術的深挖，以及對于Bio-Z技術的引入。

PPG已被證明能夠成功測量或被提議用于測量以下參數：心率和心率變化、呼吸頻率、血氧飽和度、身體補水、靜脈反流?。o脈曲張）的嚴重程度、靜脈功能、冷敏感性、血壓、心輸出量。而Bio-Z則可通過測量生物阻抗，進行身體成分分析、生物阻抗光譜分析、阻抗心動圖和體積描記法等，應用于體脂率、含水量、缺水提醒、骨骼肌含量和基礎代謝率檢測。

雖然這些技術在嚴肅醫療領域的應用已經非常成熟，但是要將這些新的應用引入到手表/手環這種可穿戴設備上，受制于佩戴位置、設備功耗、體積等條件，仍存在著不小的技術挑戰。

ADI于近日推出了新的可穿戴健康A(chǔ)FE芯片：ADPD7008和ADPD700x，這兩款新品分別針對PPG和Bio-Z，幫助可穿戴設備廠商在這兩個方向上進行更深入的應用探索。

ADPD7008：極致的PPG功能和客戶產品設計制造全流程支持

PPG即（Photoplethysmography，光電容積描記法）是一種通過測量光的吸收或反射來監測人體血液容積變化的技術。PPG可以分為兩種測量方式：一種是透射吸收，譬如通過手指或耳垂來測量光的吸收量；另一種是反射式，即通過測量反射回的光線散射信息來判斷血液容積變化。反射式的傳感器位置可以自由放置，因此更適用于手表和手環等設備。

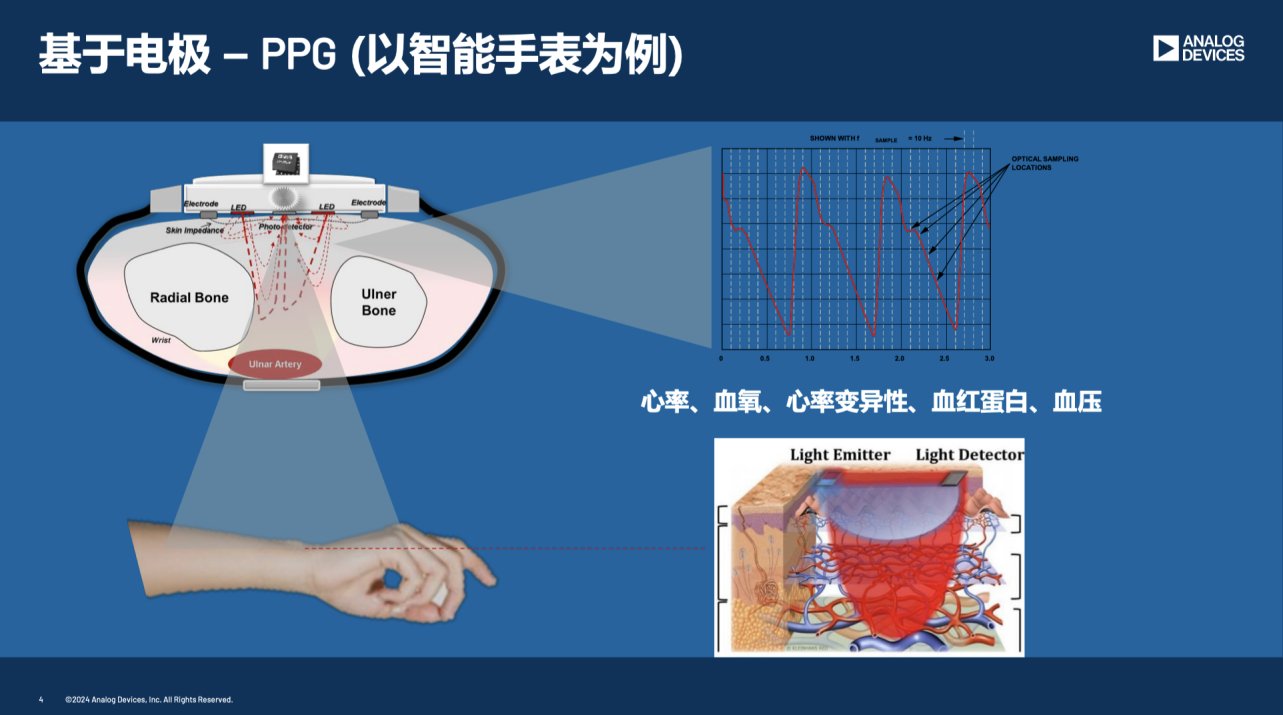

如下圖所示，智能手表的光學傳感器通常放置于手表背面，與手腕上方的皮膚接觸，通過測量皮膚表面下的靜脈和毛細血管來獲取血液脈動信息。

光線的發射是通過LED，而反射光線的是PD來接收。而對于LED和PD的數量和排布方式，不同手表廠商的設計也有所不同。當人的手腕移動時可能會與背部的傳感器之間產生位移或間隙，導致漏光等問題，因此更多的方向和角度上的LED和PD布局，能夠確保相互之間的接觸，從而更準確地采集到容積變化。

采集到的數據是一個個波形，而這其中蘊含著很多關鍵的信息?！暗谝皇强梢灾滥愕男奶?，這些頻率跟你脈搏波動的頻率是一致的。同時，我可以根據不同的眼睛（PD）看到的不同狀態的差別分析出來血氧飽和度，還有心跳之間的差異——比如睡覺時做睡眠監測的話，每天早上起來我的智能手表會告訴我，晚上的心率變異性大概是多少，這個值代表著我本身的身體狀況，其實是很有用的。未來可能還有血壓跟血糖這些等。”ADI中國產品事業部高級市場應用經理何源介紹到。

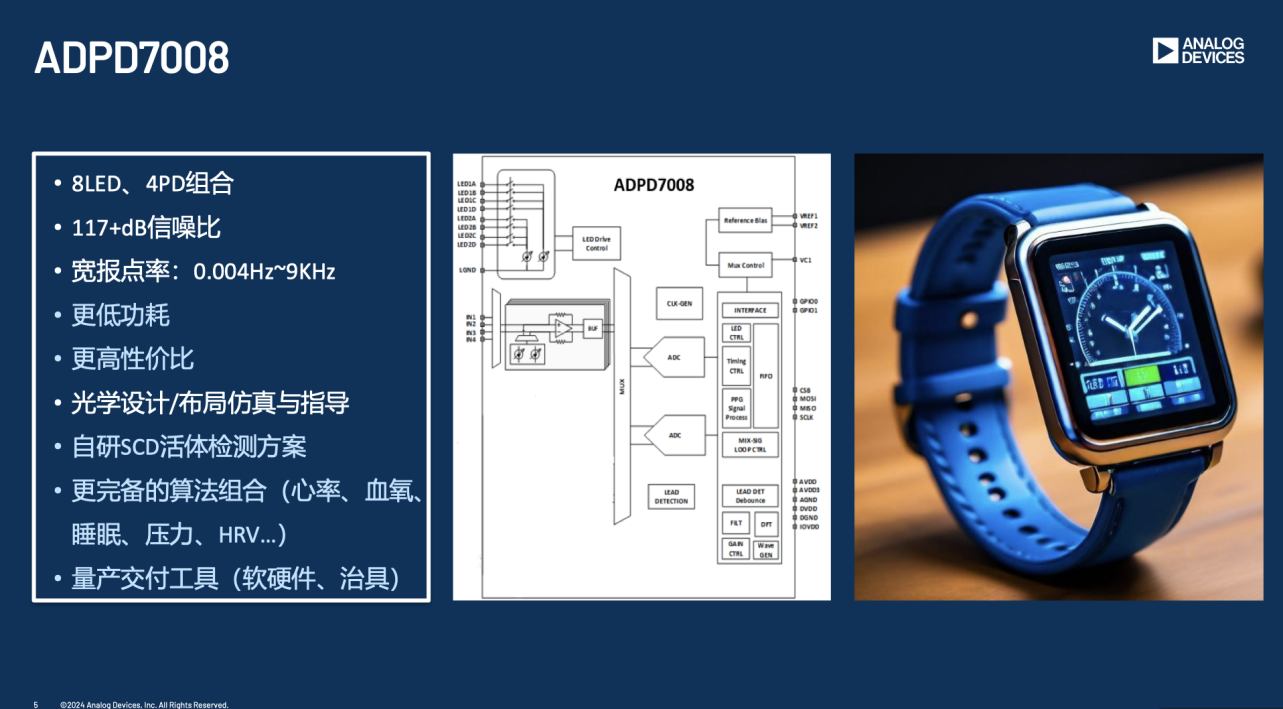

ADPD7008，是ADI專門針對PPG優化而來的AFE芯片。單芯片集成了8 LED和4 PD，具有117+dB的高信噪比和0.004Hz～9KHz的寬報點率。

據何源介紹，ADPD7008的寬報點率可以達到9KHz，也就是說一秒鐘最快可以報9000個點，這也就意味著可以去適配各種各樣的對心率捕捉的算法需求。同時，因?yàn)橹魂P(guān)注于PPG這一個功能上，所以芯片的功耗可以做到更低、性價比也就更高，因此客戶中高低端的產品都可以選擇這款芯片。

芯片強，更要客戶用的好。

尤其是對于可穿戴設備廠商而言，他們相比嚴肅醫療的客戶，知識儲備并不是那么深厚、對于上市時間要求更為嚴苛、面對的市場競爭壓力也更大，所以更需要來自算法、方案、PCB布局仿真等方面的支持。

“ADI不只是賣芯片的，而賣的是全棧方案，從光學結構、軟件硬件、算法，到量產的方案都會涵蓋?！焙卧凑f到。

除了芯片層面上的優勢外，ADI為ADPD7008還帶來了更多方案級的資源，從客戶的芯片使用、算法開發、PCB打板、到傳感器布局、終端產品的產線制造，提供了整個鏈路上的關鍵技術資源和支持。值得一提的包括自研的SCD活體檢測方案、完備的算法組合（心率、血氧、 睡眠、壓力、HRV…）、量產交付工具（軟硬件、治具）和光學設計/布局仿真與指導等。

據悉，活體檢測是隨芯片免費贈送給客戶的方案，基于G的SCD檢測和基于R/IR的SCD檢測技術，并進行了多種材料遍歷結合人體特征提取，能夠?qū)崿F(xiàn)佩戴特征+活體識別的功能，而且具備低功耗的特點。在此何源還特別提到，活體檢測的功能，客戶可以自己選擇是基于綠光或者紅光來檢測。

綠光相比紅光更容易被人體吸收，可以減輕反射環境光帶來的任何污染。相輔相成的是，如果佩戴時漏光，綠光對于人眼的刺激也就要比紅光強的多，因此晚上可能更容易給佩戴者或他人造成視覺困擾。因此ADI的活體檢測提供了綠光或紅光兩種選擇，方便客戶根據實際設備情況進行調整。

而除了活體檢測方案、諸多的算法之外，工廠治具和產測檢測，對于中小體量的客戶而言，也是非常有價值的支持?！拔覀兲峁┝艘惶追浅Ｍ暾漠a(chǎn)測流程，可以直接告訴擁有芯片的客戶他們的設計是否合理、有哪些地方可以改進、能否進行大規模的量產?！焙卧唇忉尩?，“通常在一開始小批量階段的時候大家都是先做一兩百套，而我們的目的就是希望能夠在這個階段提前幫助客戶把問題篩選出來，提前進行預警。這樣就可以避免等到客戶開模之后進行幾十上百萬套生產的時候才發現問題，那將會是嚴重的生產事故。”

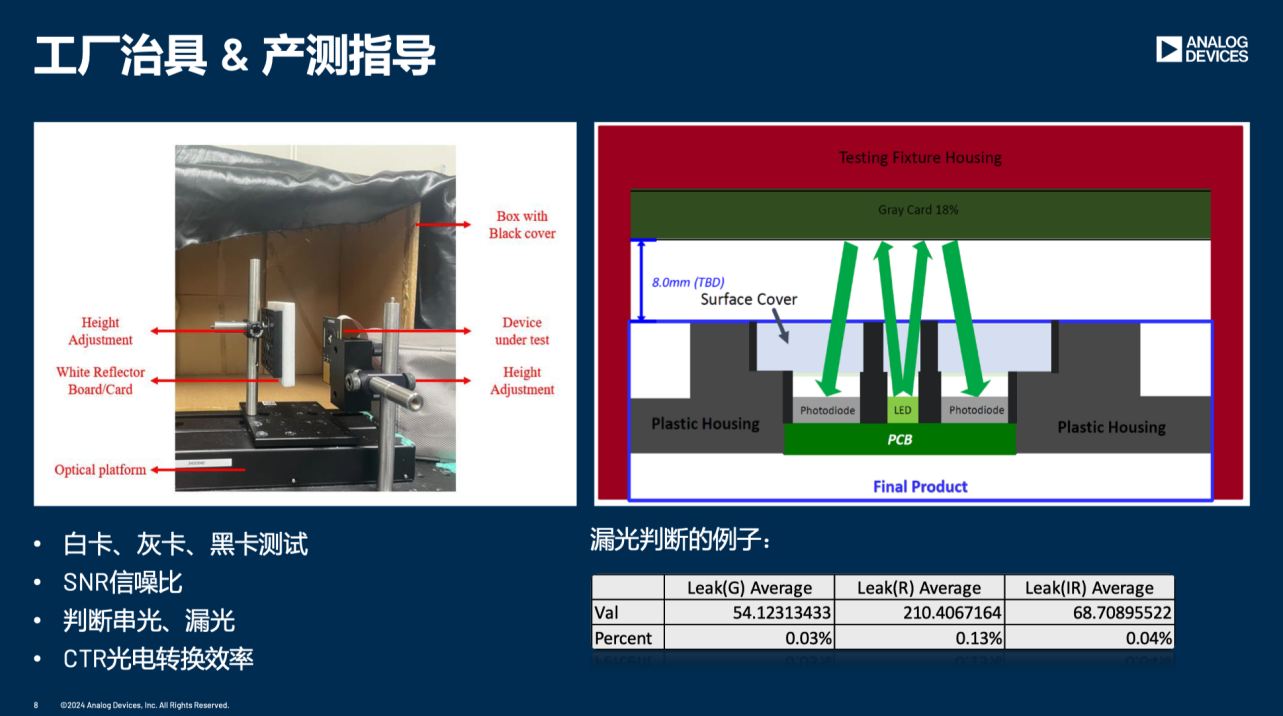

舉例而言，當客戶手表送達后，ADI將在一個封閉環境中測試其對黑卡、白卡和灰卡的響應，以模擬其對于皮膚的實際感知效果。這些卡片分別代表極度白色和極度黑色，用于測試產品在極端條件下的光學設計和玻璃厚度是否合適。由于有些手表需要防水防塵，玻璃可能會較厚，因此需要進行權衡。這些測試結果將被轉化為一系列數據，這些數據可以映射到偏離度，以確定其是否滿足算法需求。通過這種量化的結果，來幫助客戶進一步完善其產品設計和算法的適配優化。

此外，ADI還為客戶提供了一個產測專用的客戶端——VSM Mini Client。通過這個客戶端，可以方便產線工人更便捷地進行產線不良品篩查，協助廠商進行質量分析?！斑@是一個非常便捷的工具，插上USB或藍牙，與藍牙一連接，只需要點一個按鈕開始，就可以全流程自動完成測試。哪里有問題都會被直接攔截住?！焙卧唇忉尩剑斑@對于一些中小型公司是很有幫助的，因?yàn)樗麄兒苌儆腥肆θラ_發這些東西，而我們作為芯片供應商都可以把這些提供給他們?！?

ADPD700x：純粹的Bio-Z AFE，提供設計靈活性和極致性價比

Bio-Z是生物阻抗（Bioimpedance）的簡稱，主要用于測量身體的阻抗特性。Bio-Z技術通過在體表施加微小的交流電流，并測量電流通過體內不同組織時的電壓變化，從而計算出阻抗值。這些阻抗值可以反映心臟活動、呼吸頻率和體液狀態等信息。

而ADPD700x則是ADI專門為Bio-Z推出的AFE，單純用于阻抗測量。正是因?yàn)楣δ芗兇猓訟DPD700x的尺寸僅有2.2x1.8mm，功耗也做到了更低水平。同時也具備了更寬的動態范圍和更高的信噪比。此外，ADPD700x還具備誤差/寄生校準專利，提供硬件級Lead-on檢測（不需要軟件，芯片就可以直接判斷是否佩戴）。

通過ADPD700x，可以支持客戶進行BIA+EDA/GSR相關的應用開發。

BIA（Bioelectrical Impedance Analysis）是利用生物阻抗技術進行人體成分分析的一種方法。其原理是通過在體表放置電極形成電流回路，向人體施加微小的電流，測量兩電極之間的電壓變化，然后進行阻抗計算。通過特定算法，將測得的阻抗數據轉化為身體成分比例，包括總水分（Total Body Water, TBW）、肌肉質量（Lean Body Mass, LBM）和脂肪質量（Fat Mass, FM）等。因此BIA常用于健身、營養和醫學領域，幫助評估個體的身體健康狀況和體成分變化。

Electrodermal Activity (EDA)即皮膚電活動，是指皮膚表面電特性的變化，通常反映出由交感神經系統引起的皮膚汗腺活動。通過在皮膚上放置電極，測量皮膚導電性（電導）的變化。當人處于不同的情緒狀態或壓力狀態時，汗腺的活動會改變皮膚的導電性，從而改變測量到的電導值。這種測量可以提供有關情緒、壓力和興奮水平的信息。

在進行阻抗測量時，設備的電極越小，由于電極與人體皮膚之間的接觸電阻，阻抗測量誤差就越大。在可穿戴設備上實現BIA/EDA應用面臨的一個主要挑戰是時變接觸阻抗（time-varying contact impedance）。這種變化可能由于皮膚的干濕度、運動引起的電極移動以及長期佩戴導致的電極接觸不良等因素引起。這些因素會影響測量的準確性和穩定性，因此在設計可穿戴設備時，需要特別注意這些問題，并采取措施（如優化電極材料和設計、使用智能算法進行數據校正等）來提高測量精度。

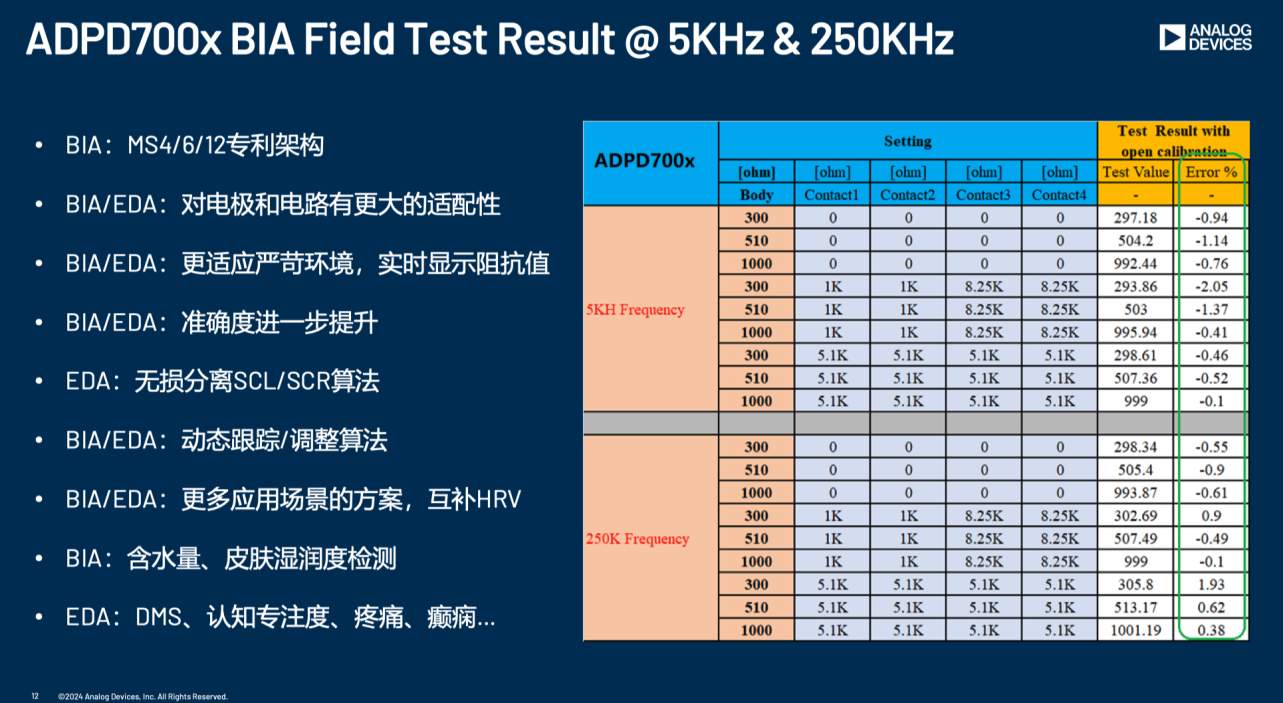

而ADPD700x，專門針對這些問題進行了優化。據何源介紹，ADPD700x采用了ADI的MS4/6/12專利架構，可以采用不同的頻率來進行掃描。“不同的頻率可以穿透身體的滲透度是不一樣的，打的快一點可能就可以穿得深一點，可以到內臟；打得淺一點或者是不打就是直流通過皮膚的表皮。通過返回來的相位差可以知道大概阻抗的狀況，據此再反推出來體脂率等指標?！?

該技術原理聽起來比較簡單，但實際實現的難度極高。因?yàn)檩^慢的掃描頻率下的阻抗誤差很大，較快的掃描頻率下又會瘦到細胞膜導致的寄生電容印象。而ADI的MS4/6/12專利架構，可以將整體的誤差值下降到2%以內。

在方案層面，ADPD700x提供了完整的PCB Layout示例。在該示例包含了ADI對于模擬層面的知識積累，優化了ADPD700x外圍的電源、開關、天線之間的搭配，以及導線之間的干擾，客戶可以直接在此公板基礎上進行自己的產品設計，這大大便利了客戶對于芯片的使用和方案的構建。

ADPD700x定位非常精準，對于想在已經具備PPG的手表上添加Bio-Z的功能，但又不想大幅修改設計的客戶，可以直接選擇添加一個ADPD700x來實現組合創新。即使客戶的PPG采用的并非ADI的芯片，也可以與ADPD700x進行完美的組合，組成一個全棧式的、更徹底的檢測方案。

深挖PPG和Bio-Z在可穿戴上的應用潛力

從去年發布的ADPD7000，是一顆大而全的AFE芯片，它單芯片就實現PPG、ECG、BIA和EDA四個通道的檢測功能，是行業中多模式傳感器前端的標桿，迎合了當下可穿戴市場上最全面的、頂尖的生命體征的監測需求，是旗艦級智能手表的必選。

而今年發布的ADPD7008和ADPD700x，則是精確的對準了智能手表對于PPG升階和Bio-Z添加的功能需求。在ADPD7這個系列上進行了拓寬，提供了更靈活的產品矩陣。

對于未來市場需求的精準捕捉，帶來了更精準的芯片定義，而芯片層面的超高參數、算法層面的完備組合、客戶設計生產制造層面的全面支持，所有因素疊加在一起，構成了ADI在VSM領域的強大實力。

何源最后強調，ADI也一直秉承“本地開發&落地支持”的原則。幫助客戶從設計到量產有效縮短開發周期?！八械脑O(shè)計、所有的問題國內都有專門的人負責?！?
