考慮使用LCR表或良好的萬用表進行電容測試的任務,例如福祿克287真實rms萬用表。如果測試中的電容器是電解或基于電影的裝置,主要的測量問題通常只是確保電容器不斷電或沒有存儲電荷--尤其是電解劑可以在長時間后在高壓下存儲和釋放大量的電流。因此,一個主要的測量任務是首先確保任何危險的儲存電壓是流血,以避免嚴重的沖擊。這樣做,你應該能夠附加一個萬用表或LCR表,并得到一個電容測量。

福祿克287萬用表:最好檢查電壓如果測量一個多功能CC。然而,對于某些多層陶瓷電容器(MLCS)來說,這項測量任務并不那么簡單。原因在于Lcrs和萬用表測量的方法。這些儀器的電容測量通常涉及用已知電流充電,然后測量電壓。這里的問題是:在特定施加直流電壓的情況下,mccc制造商指定設備電容。事實上,一些多功能電抗器器件顯示的電容隨直流電壓的變化而變化.因此,如果在測量過程中,mmcc最終體驗到的電壓不同于制造商指定電容水平時使用的電壓,則mmcc看起來似乎是不符合規格的。

這種效應稱為電容電壓系數或VCC。它出現在第二類和第三類的MLCCS中。(第二類和第三類名稱表示具有較高介電率的電容電,使這些器件具有較高的電容。當施加直流電壓上升時,這些器件的電容下降。這個電容

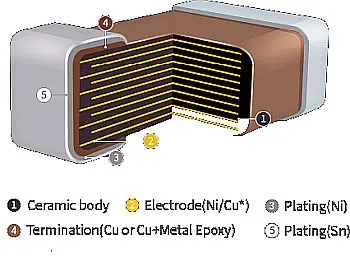

這是一個來自三星的多功能計算機的切線視圖。無論是誰制造的多功能協調器都會發生滴滴,這是設計和材料特性的一個功能。第二級Mlcc由巴蒂奧制造 3 鐵電材料。當直流電壓施加到器件上時,一個電場會影響鈦離子,從而將它們鎖定在鐵電材料的晶格結構中。這種作用可以防止電容器材料受到施加的交流電壓的影響,從而降低材料的介電常數,從而造成可測量的多管電容下降。

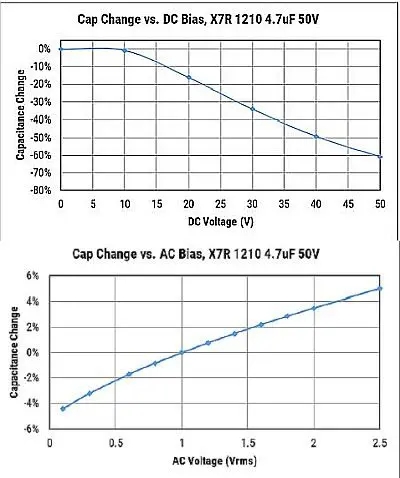

頂部,電容變化比。直流偏置對一個凱梅特XTR2127G50V多功能協調器。下面是電容變化。相同設備的交流偏差。進一步復雜化的是,并非所有第二類和第三類Mlcc都顯示出與直流電壓相同的電容損耗水平。正如多金屬管公司制造商凱梅特所指出的,在額定電壓下,一些MLCS可能會損失10%的電容,而在額定電壓下,其他具有相同外殼尺寸的MLCS可能會損失70%的電容。原因之一:較高的電壓會導致每個有源層產生較高的電場,使鈦離子難以定位。此外,電容器中的鐵電材料由于各種性能原因可以包括摻雜劑,從而使VCC明顯惡化。此外,不同的MLCS使用的陶瓷電,其厚度可以從10歐氏到1歐氏。層越薄,電場作用越高,VCC效應越明顯。

因此,VCC在超級小的MLCCS中可能特別尖銳,因為它們必然具有較薄的介質層。還有一點需要注意的是,交流電壓也會導致在多功能介質中產生電場。每個層上的電場大小與跨多管通信中心的交流電壓峰值成正比。因此電容可以隨所施加的交流電壓和所施加的直流電壓而變化.因此,為了精確測量電容,電表的交流電壓應與MCC數據表中規定的電壓相同。

最后,如果電容對電壓的敏感性是一個問題,請考慮到一個第一類MCC。這些裝置有一個基于卡茲羅的介質 3 是一種超電勢材料。這些電容器提供最小變化或隨溫度和電壓漂移的電容。介電介電材料具有相對較低的介電率,因此其電容值一般在較低的皮法拉德至微法拉德范圍內。
