一、萬用表檢測雙向晶閘管電極的方法

下面介紹利用萬用表RXl檔判定雙向晶閘管電極的方法，同時還檢查觸發能力。

1.判定T2極

由圖2可見，G極與T1極靠近，距T2極較遠。因此，G—T1之間的正、反向電阻都很小。在用RXl檔測任意兩腳之間的電阻時，只有在G-T1之間呈現低阻，正、反向電阻僅幾十歐，而T2-G、T2-T1之間的正、反向電阻均為無窮大。這表明，如果測出某腳和其他兩腳都不通，就肯定是T2極。 ，另外，采用TO—220封裝的雙向晶閘管，T2極通常與小散熱板連通，據此亦可確定T2極。

2.區分G極和T1極

（1）找出T2極之后，首先假定剩下兩腳中某一腳為Tl極，另一腳為G極。

（2）把黑表筆接T1極，紅表筆接T2極，電阻為無窮大。接著用紅表筆尖把T2與G短路，給G極加上負觸發信號，電阻值應為十歐左右，證明管子已經導通，導通方向?yàn)門1一T2。再將紅表筆尖與G極脫開（但仍接T2），若電阻值保持不變，證明管子在觸發之后能維持導通狀態。

（3）把紅表筆接T1極，黑表筆接T2極，然后使T2與G短路，給G極加上正觸發信號，電阻值仍為十歐左右，與G極脫開后若阻值不變，則說明管子經觸發后，在T2一T1方向上也能維持導通狀態，因此具有雙向觸發性質。由此證明上述假定正確。否則是假定與實際不符，需再作出假定，重復以上測量。顯見，在識別G、T1，的過程中，也就檢查了雙向晶閘管的觸發能力。如果按哪種假定去測量，都不能使雙向晶閘管觸發導通，證明管于巳損壞。對于lA的管子，亦可用RXl0檔檢測，對于3A及3A以上的管子，應選RXl檔，否則難以維持導通狀態。

二、雙向晶閘管好壞檢查方法

檢查雙向晶閘管的好壞：雙向晶閘管作電子開關使用，能控制交流負載(例如白熾燈)的通斷，根據白熾燈的亮滅情況，可判斷雙向晶閘管的好壞。將220V交流電源的任意一端接T2，另一端經過220V、100W白熾燈接T1。觸發電路由開關S和門極限流電阻R組成。S選用耐壓220VAC的小型鈕子開關或拉線開關。R的阻值取100~330Ω，R值取得過大，會減小導通角。

檢查步驟：

第一步，先將S斷開，此時雙向晶閘管關斷，燈泡應熄滅。若燈泡正常發光，則說明雙向晶閘管T1-T2極間短路，管子報廢；如果燈泡輕微發光，表明T1-T2漏電流太大，管子的性能很差。出現上述兩種情況，應停止試驗。

第二步：閉合S，因?yàn)殚T極上有觸發信號，所以只需經過幾微秒的時間，雙向晶閘管即導通通，白熾燈上有交流電流通過而正常發光。具體工作過程分析如下：在交流電的正半周，設Ua>Ub，則T2為正，T1為負，G相對于T2也為負，雙向晶閘管按照T2-T1的方向?qū)?。在交流電的?fù)半周，設Ua<Ub，則T2為負，T1為正，G相對于T2也為正，雙向晶閘管沿著T1→T2的方向?qū)ā＞C上所述，僅當S閉合時燈泡才能正常發光，說明雙向晶閘管質量良好。如果閉合時燈泡仍不發光，證明門極已損壞。

注意事項：

(1)本方法只能檢查耐壓在400V以下的雙向晶閘管。對于耐壓值為100V、200V的雙向晶閘管，需借助自耦調壓器把220V交流電壓降到器件耐壓值以下。

(2)T1和T2的位置不得接反，否則不能觸發雙向晶閘管。

(3)具體到Ua、Ub中的哪一端接火線(相線)，哪端接零線，可任選。

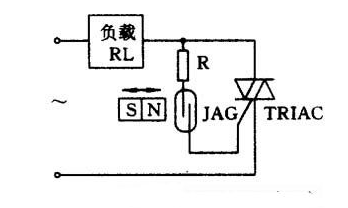

(4)利用雙向晶閘管作電子開關比機械開關更加優越。因?yàn)橹恍韬艿偷目刂乒β?，就能控制相?dāng)大的電流，它不存在觸點抖動問題，動作速度極快，在關斷時也不會出現電弧現象。實際應用時，開關S可用固態繼電器、干簧繼電器、光電繼電器等代替。
