一、什么是單向晶閘管

單向晶閘管（SCR）是一種電子器件，常用于交流電路中的功率控制和開關。? 它具有成本低、效率高、性能可靠等優點，被廣泛應用在開關控制、可控整流、交流調壓、逆變電源、開關電源等電路中。

單向晶閘管具有三個電極：陽極（A極）、陰極（K極）和控制極（G極）。它的內部結構相當于PNP型三極管和NPN型三極管以特定方式連接而成。當陽極和陰極之間加上正向電壓，并且控制極加上觸發電壓時，單向晶閘管導通。一旦導通，即使去掉控制極上的觸發電壓，單向晶閘管仍維持導通狀態，直到流過陽極的電流減小到某一維持電流以下才關斷。

單向晶閘管的工作原理基于正反饋機制。當陽極和陰極之間加上正向電壓，并且控制極加上觸發電壓時，內部的PNP型三極管和NPN型三極管相繼導通，形成強烈的正反饋，使電流增大，單向晶閘管進入導通狀態。導通后，即使去掉控制極上的觸發電壓，單向晶閘管仍維持導通狀態，直到流過陽極的電流減小到某一維持電流以下才關斷。

二、單向晶閘管的導電特性解讀

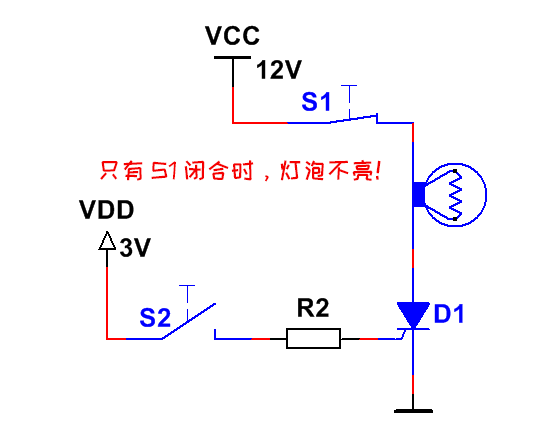

如下圖的電路中，開關S1閉合時，但是門極G沒有觸發電壓，所以晶閘管處在截止的狀態，燈泡并不會被點亮。

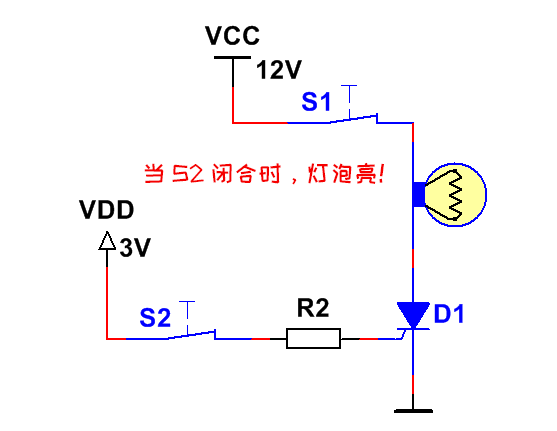

如下圖所示，當S2閉合時，門極G承受觸發電壓，晶閘管導通，燈泡被點亮。

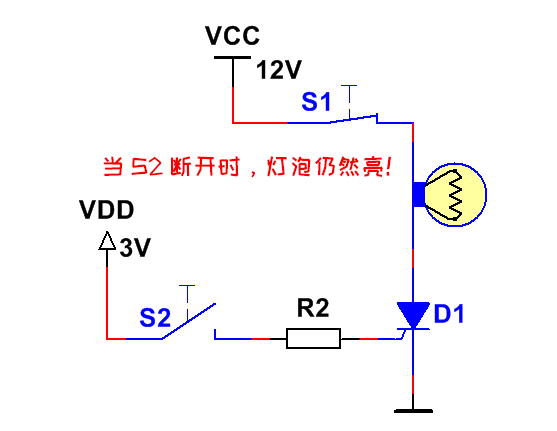

如下圖所示，當晶閘管門極G被觸發晶閘管導通之后，即使把門極G觸發電壓撤掉，晶閘管會仍然保持導通，即晶閘管導通后，門極失去作用，門極只起觸發作用。

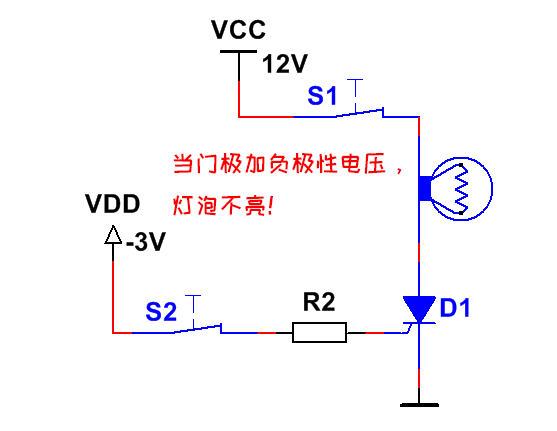

如下圖所示，當門極G加負極性電壓時，晶閘管不會導通，所以燈泡不亮！

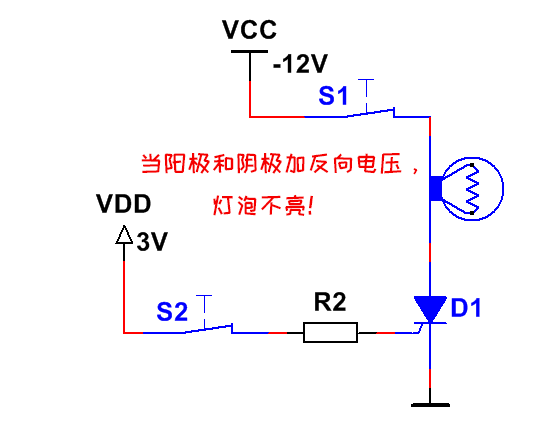

如下圖所示，當陽極和陰極加反向電壓，晶閘管不會導通，燈泡不亮！

如果晶閘管在導通情況下，把主回路的電壓（或電流）減小到接近于零時，晶閘管才能關斷。如上圖，只需把S1斷開，晶閘管就能關斷。

單向晶閘管導電特性總結：

1、晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處于反向阻斷狀態。

2、晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。

3、 晶閘管在導通情況下，只要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通后，門極失去作用。

4、 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近于零時，晶閘管關斷。
