一、晶閘管的管腳判別方法

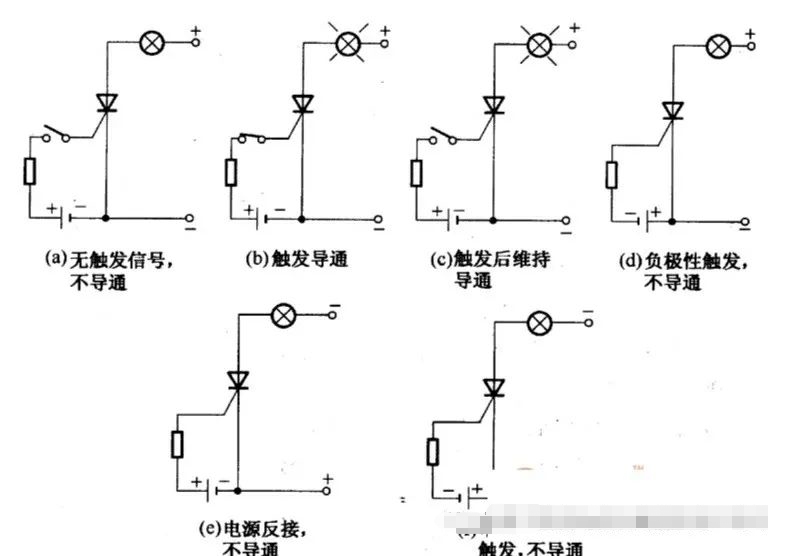

晶閘管是晶體閘流管的簡稱，又稱作可控硅整流器(SCR)，是由三個PN結構成的一種大功率半導體器件。在性能上，晶閘管不僅具有單向?qū)щ娦裕疫€具有比硅整流元件更為可貴的可控性，它只有導通和關斷兩種狀態。

在使用的時候，我們?cè)趺慈ヅ袛嗑чl管引腳的極性呢？

晶閘管三個極的方法很簡單，根據P-N結的原理，只要用萬用表測量一下三個極之間的電阻值就可以。晶閘管管腳的判別可用下述方法：

1、先用萬用表R*1K擋測量三腳之間的阻值，阻值小的兩腳分別為控制極和陰極，所剩的一腳為陽極。

2、再將萬用表置于R*10K擋，用手指捏住陽極和另一腳，且不讓兩腳接觸，黑表筆接陽極，紅表筆接剩下的一腳，如表針向右擺動，說明紅表筆所接為陰極，不擺動則為控制極。

二、晶閘管的關斷控制

晶閘管的關斷控制方式比較多，包括：

1）降溫關斷；

2）控制電路加大門極正向偏壓；

3）在陽極電流經過0時斷開門極電壓；

4）反向電流穿越0點時，逐漸減小門極電壓；

5）向晶閘管輸入負脈沖。在這里我們重點討論從陽極電流經過0點時斷開門極電壓的方式進行關斷控制。這種方式通常被稱為換流關斷。換流關斷是一種在陽極電流經過0點時斷開門極電壓的控制方式。此時，由于晶閘管的電流無法維持導通狀態，因此晶閘管將被強制關斷。具體方式為：在晶閘管電路中添加一段換流電路，在晶閘管陽極和負載之間串聯一個電感，同時在電感兩端并聯一個二極管。當晶閘管處于導通狀態時，電感中存儲的磁能將會持續提供電流給負載，同時二極管會在線路上形成回路，防止電感中的磁能迅速崩解。當陽極電流經過0點時，由于電感中儲存的磁能已經減少到零，此時二極管表現為發生發向電晶體的反向偏置電壓，此時晶閘管被強制關斷。為了防止換流過程中可能會產生較大的電壓和電流沖擊，通常會在晶閘管環路中包含降壓電路和阻尼電路，以確保換流過程平緩無沖擊。
