一、單向晶閘管伏安特性及其表征

單向晶閘管的伏安特性曲線可以分成五個區，即反向擊穿區、反向阻斷區、正向阻斷區、負阻區和正向?qū)▍^(qū)。大多數情況下，晶閘管的應用電路均工作在正向阻斷和正向?qū)▋蓚€區域。晶閘管A 、K 極間所加的反向電壓不能大于反向峰值電壓，否則有可能使其燒毀。

單向晶閘管的上述特性，可以用以下幾個主要參數來表征。①額定平均電流IT: 在規定的條件下，晶閘管允許通過的50Hz 正弦波電流的平均值。②正向轉折電壓VBO : 是指在額定結溫及控制極開路的條件下，在陽極和陰極間加以正弦技半波正向電壓，使其由關斷狀態發生正向轉折變?yōu)閷?dǎo)通狀態時所對應的電壓峰值。③正向阻斷峰值電壓VDRM: 定義為正向轉折電壓減去100V后的電壓值。④反向擊穿電壓VBR : 是指在額定結溫下，陽極和陰極間加以正弦波反向電壓，反向漏電流急劇上升時所對應的電壓峰值。⑤反向峰值電壓VRRM:定義為反向擊穿電壓減去100V后的電壓值。⑥正向平均壓降VT : 是指在規定的條件下，當通過的電流為其額定電流時，晶閘管陽極、陰極間電壓降的平均值。⑦維持電流IH: 是指維持晶閘管導通的最小電流。⑧控制極觸發電壓VGT和觸發電流lGT: 在規定的條件下，加在控制極上的可以便晶閘管導通的所必需的最小電壓和電流。⑨導通時間tgt(ton): 從在晶閘管的控制極加上觸發電壓VGT 開始到晶閘管導通，其導通電流達到90% 時的這一段時間稱為導通時間-⑩關斷時間tg ( toff) :從切斷晶閘管的正向電流開始到控制極恢復控制能力的這一段時間稱為關斷時間。

二、晶閘管調光燈電路

1、單向晶閘管調光燈電路

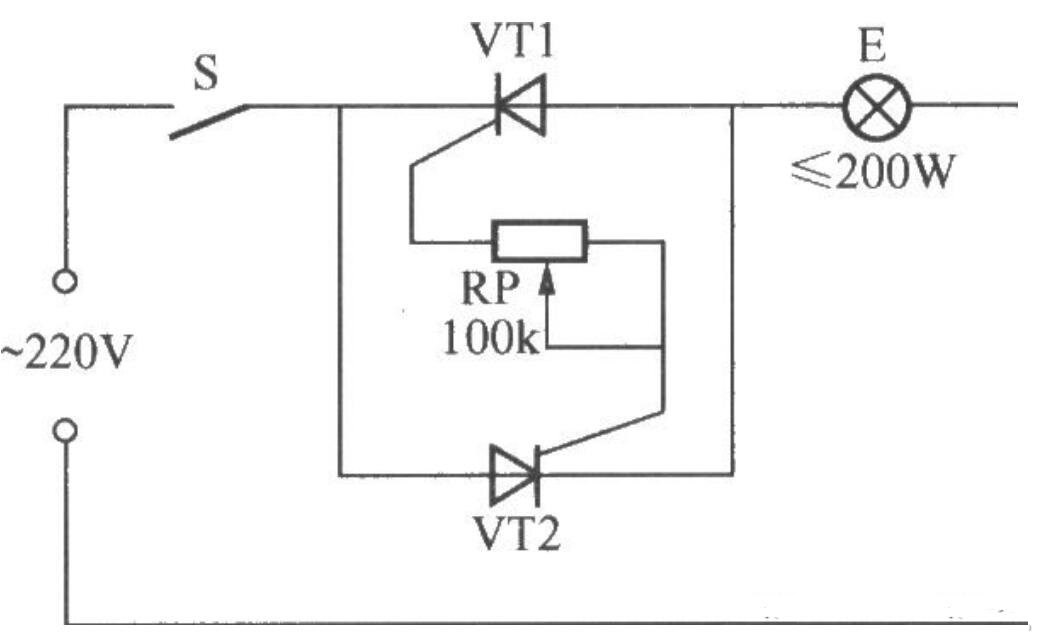

如圖所示是一個最簡單的單向晶閘管調光燈電路，它將兩只3～5A／600V單向晶閘管反向并聯，再用一只100kΩ電位器將它們的門極連接起來，便可構成一個負載功率為200W的無級調光器。

如圖所示是一個最簡單的單向晶閘管調光燈電路，它將兩只3～5A／600V單向晶閘管反向并聯，再用一只100kΩ電位器將它們的門極連接起來，便可構成一個負載功率為200W的無級調光器。

2、單向晶閘管控制的調光燈電路圖

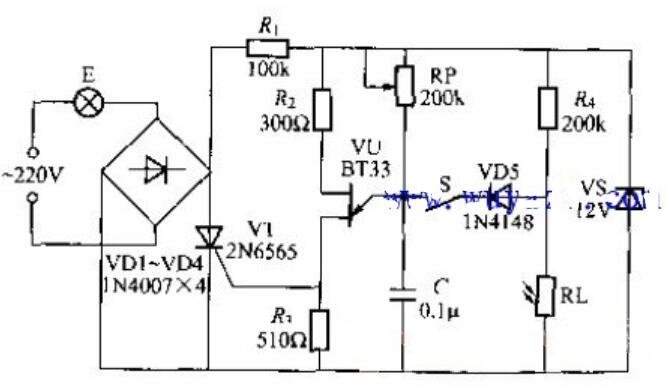

本部分介紹的是一款具備穩光功能的晶管調光燈電路圖。如下圖所示，圖中S為穩光開關，當S打開時，占是一個普通的單向晶閘管調光器，調節電位器RP，可隨意調節燈泡E的亮度。當。S臺上時，即為自動穩光，R;與光敏電阻器RI.組成分壓器，通過二極管VD5也向電容C充電。當環境光線較暗時，RI.的阻值增大，VD5右端電位增高，因而向電容C充電速率加快，v:r導通角變大，電燈E兩端電壓增高，發光亮度變大；若環境光線變亮，RI，的阻值就減小，VD5右端電位下降，向電容C充電速率變慢，VT導通角就小，電燈發光亮度就自動減弱。然而，使用時要注意：只需臺E開關s，調整電位器RP選擇一個合適的亮度，電燈F的亮度就會隨周圍環境的光照度變化而自動調光，以確保T作面照度穩定不變。
