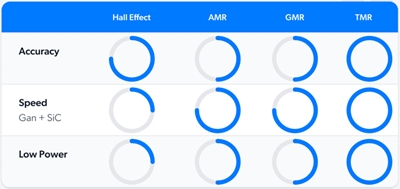

TMR 技術代表了磁傳感領域的范式轉變。傳統的霍爾效應傳感器依賴于外部磁場影響下電荷載流子的偏轉，而 TMR 傳感器則不同，它利用了隧道磁阻現象。這涉及通過夾在兩個鐵磁層之間的薄絕緣層測量電阻的變化，其中電阻由外部磁場調制。這種根本差異轉化為 TMR 傳感器的幾個關鍵優勢：

· 無與倫比的靈敏度：與霍爾效應傳感器相比，傳感器表現出明顯更高的靈敏度。這樣可以檢測微小的磁場變化，從而實現高精度測量。

· 增強分辨率： TMR 技術靈敏度的提高直接轉化為卓越的分辨率。這對于需要精確位置或運動檢測的應用至關重要，例如汽車轉向角傳感或工業自動化。

· 可定制的線性范圍： TMR 傳感器提供卓越的線性度，并允許調整線性范圍以優化特定應用的性能。這種靈活性提高了信噪比 (SNR)，并確保輸出信號準確、可預測，從而簡化了系統校準并提高了整體精度。

· 低噪聲運行：與霍爾效應傳感器相比，TMR 技術本質上表現出較低的噪聲水平。這對于信號完整性至關重要的應用尤其有利，例如高功率系統中的電流感測。

· 低功耗： TMR 傳感器專為超低功耗運行而設計，非常適合電池供電和能源受限的應用。

關鍵績效指標：仔細觀察

為了充分掌握TMR傳感器的優越性，我們來深入研究一下具體的性能指標：

· 分辨率：在高轉速 (40K rpm) 下分辨率比同類霍爾效應傳感器高出 8 倍，在高速 (5 Mhz) 下分辨率高出 20 倍。這意味著他們可以辨別磁場中更小的變化，從而實現更精細的控制和更準確的測量。

· 線性：TNR 傳感器具有可定制的最佳信噪比 (SNR) 范圍。這提供了與磁場成比例的高度可預測的輸出，并有利于更輕松的系統校準和更高的精度，這是霍爾傳感器無法實現的優勢。

· 磁滯：技術本質上表現出最小的磁滯，這意味著傳感器輸出受磁場歷史的影響最小。這確保了測量的一致性和可重復性。

· 交叉軸抑制：傳感器有效地抑制垂直于傳感軸的磁場的干擾。這對于外部磁場可能導致測量結果失真的應用至關重要。

· 功耗： TMR 傳感器由于其低電流運行和低頻工作能力，可實現 <1 uW 級別的功耗。

TMR 如何實現一流的規格

TMR 傳感器的卓越性能源于多種因素：

· 先進材料：具有優化磁特性的專有 TMR 材料，可提高靈敏度并降低噪音。

· 創新的傳感器設計：傳感器架構經過精心設計，可最大限度地提高靈敏度并最大限度地減少滯后和交叉軸靈敏度等不良影響。

· 穩健的制造工藝：即使在苛刻的操作條件下，最先進的制造工藝也能確保傳感器之間的高度一致性和可靠性。

結論

TMR 技術代表了磁傳感領域的重大飛躍。其卓越的靈敏度、分辨率、線性度和低噪聲運行使其成為從汽車和工業自動化到消費電子產品等廣泛應用的理想選擇。隨著對更精確、更高效、更可靠的傳感解決方案的需求不斷增長，TMR 有望成為磁傳感領域的新黃金標準。
