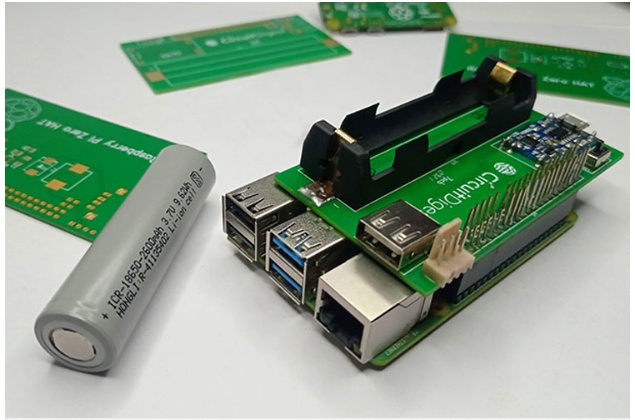

我們已經使用樹莓派很長一段時間來創建許多令人興奮的項目。但是，我們經常面臨為我們的項目選擇最佳電源的問題，有時當電源關閉時，我們的樹莓派突然關閉，這可能會損壞操作系統，或者在最壞的情況下?lián)p壞板本身。所以，今天我們正在構建我們自己的樹莓派零帽，可以直接安裝在Pi零板(或任何其他Pi板)的頂部。這個樹莓UPS HAT將有一個TP4056為基礎的單18650電池充電器，一個18650單電池支架，和一個MT3608為基礎的助推器。MT3608將把輸入電壓提升到5V，為Pi供電。

整個HAT是由7pcb.com(也稱為Bittele)制成的緊湊的小型PCB板，由于其體積小，我們可以輕松攜帶它與我們的樹莓派一起。7PCB是一個完整的交鑰匙PCB解決方案提供商，在中國和加拿大都有生產設施。他們可以處理PCB制造，零件采購，以及PCB組裝，即使是中小批量，我們將在稍后討論更多。

除了作為樹莓派的電源，我們的樹莓帽還有一些額外的電源插座，比如USB輸出端口和一些5V和3.3V的引腳，可以用來給其他傳感器和模塊供電，我們可能想用我們的樹莓派。所以在這個項目中，我們將向您展示如何為樹莓派設計自己的電池帽，并向您展示如何使用7pcb.com制造它，所以讓我們開始吧。

贈品警報!!

我們贈送這些樹莓派Power HAT pcb的所有組件和一些更多的好東西給我們的觀眾。檢查我們的贈品頁面參與。

您可以觀看這個樹莓派HAT的完整概述，也可以了解Giveaway。

制作Pi HAT所需的組件

?TP4056模塊

?USB母插孔

?18650鋰離子電池座

?18650鋰離子電池

?貼片元件(按原理圖)

注意：我將BOM與本文一起附上，您可以下載并查看PCB所需的SMD和THT組件。

Raspberry Pi的功耗

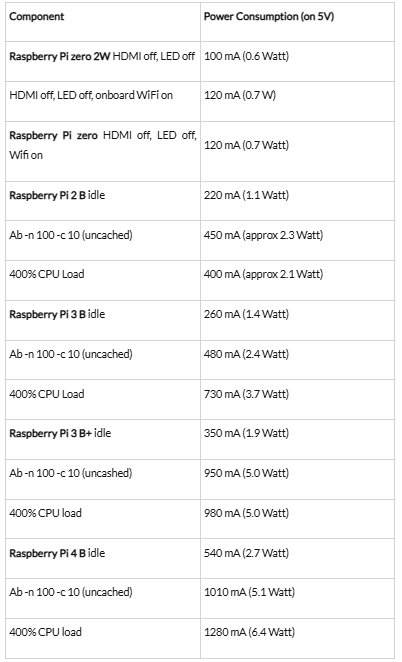

由于計算和估計項目的功耗是工程師的必要任務，我們必須知道單個樹莓派的空閑功耗。我在這里列出了一些最常用的案例：

注：我們沒有包括鼠標和鍵盤或任何其他外設所消耗的功率，因為它們會消耗相應的功率，可以添加到上述功率中。

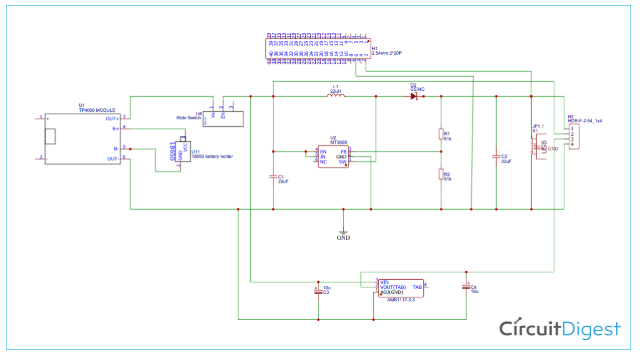

樹莓派HAT電路圖

在這里，你可以看到有一個TP4056模塊，將充電我們的18650電池，并與滑動開關連接。長長的雄性頭是用來在gpio的幫助下安裝樹莓派的?，F(xiàn)在在原理圖的中間，有一個MT3608 IC，它將樹莓派的電源從3.3V提升到5V。MT3608是一個DC-DC升壓轉換器，可以提供輸出高達2A。更具體地說，它支持寬范圍的輸入電壓，即從2V到24V直流，可以提供從5V到28V的輸出。升壓變換器用于將較低的電壓升壓到較高的電壓。它是一種開關式電源，因為它使用開關裝置來調節電壓。在我們的案例中，MT3608 IC是開關模塊，它具有1.2MHz的高開關頻率。

每當電流通過電感器(L1)時，它就會產生某種磁場?，F(xiàn)在，當我們改變通過它的電流水平時，磁場就會坍塌，產生一個高電壓尖峰。擁有高開關頻率IC (MT3608)允許通過產生和折疊由電感感應的磁場來實現這一原理。當開關模塊關閉時，電壓尖峰通過肖特基二極管(D1)并存儲在電容器(C2)中，因此增加了電容器的電壓，我們在電容器上獲得更高的電壓水平輸出。肖特基二極管(D1)在阻斷反向電流到電路中起重要作用。

現在可以通過計算正確的一對電阻來設置升壓器的輸出電壓，這里我們需要大約5.2V來給樹莓供電。這個關系是

Vref = 0.6

Vout是5.2V

因此，我分別采用1.2K歐姆和150歐姆電阻的組合作為R1和R2，這幾乎給了我5.2V。

電路及PCB布置圖

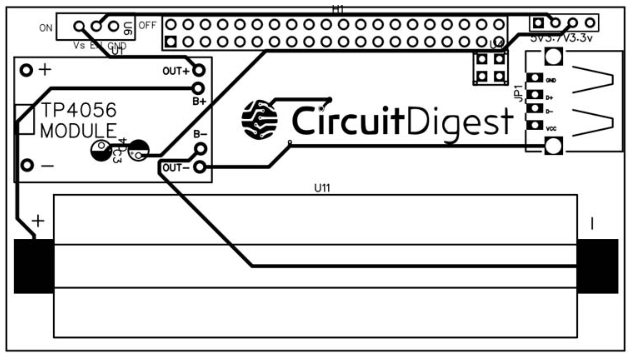

所以，這是供你參考的PCB布局圖像。我也附上了我制作的PCB的3D視圖。我在這里附上了PCB的完整編號文件。

從7PCB訂購pcb

從7PCB(又名Bittele)制造pcb非常簡單，您所要做的就是遵循這4個簡單步驟。

步驟1：打開你選擇的任何瀏覽器，進入他們的網站，這將帶你到他們的主頁。只需點擊“即時在線報價和訂單”，您將看到以下頁面。

如果您是第一次使用7pcb，請確保您已經注冊了一個帳戶。我已經有了一個賬戶，并且已經登錄了。

步驟2:Bittele提供完整的交鑰匙解決方案，這意味著他們不僅可以制造您的PCB板，還可以為您的板找到合適的零件，甚至為您組裝?，F(xiàn)在，我只是要訂購電路板，所以我只點擊了“PCB制造”，并禁用了其他兩個。然后輸入項目名稱和所需數量，點擊“開始項目”，打開下面的頁面

在這里你可以輸入你的PCB的大小和其他所需的參數，我留下了他們的默認值。在右邊，你可以看到你的pcb制造的總成本，檢查成本后，你可以點擊“保存并繼續”。

步驟3：在下一頁上，您可以上傳項目的Gerber文件。我已經附上了樹莓派電池帽PCB Gerber文件，如下圖所示。上傳文件后，單擊Save and Continue。

步驟4：最后一步是輸入您的運輸詳細信息并繼續付款。只要選擇你的PCB要運往的國家，在我的情況下，是“印度”。確認最終價格后，您可以點擊“結帳”，并繼續輸入您的運輸細節和付款。

一旦你這樣做了，Bittele將開始制造你的PCB板，并將它們直接運送到你的家門口。

來自7PCB的PCB質量

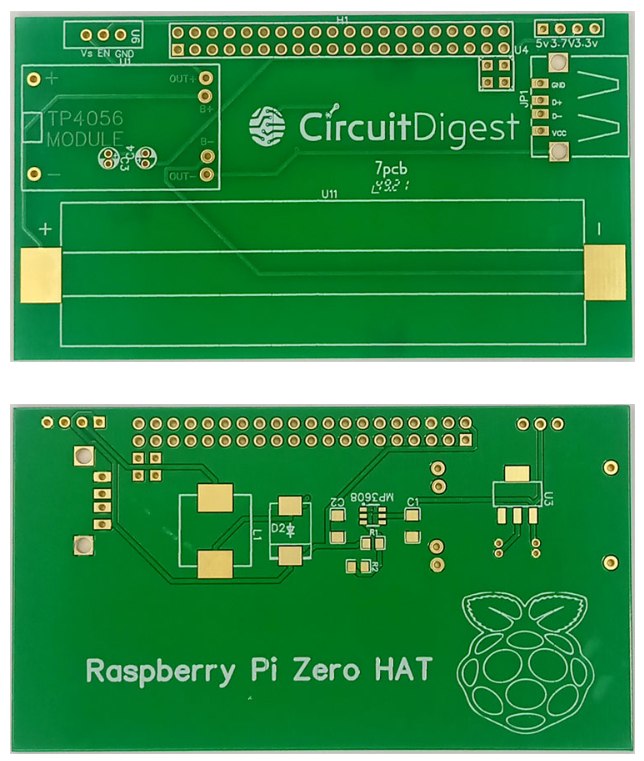

在訂購pcb后的幾周內，我就把它們裝在一個包裝整齊的盒子里送到了我的地址。你可以在下面的圖像中看到pcb的正面和背面。

正如你所看到的pcb的質量是非常專業的，我沒有麻煩使用它們。所有的孔都整齊地鉆在完全相同的尺寸和質量的墊也很好。如果你想免費得到這些pcb，你可以查看我們的贈品頁面并參與其中。

樹莓派電池帽-組裝

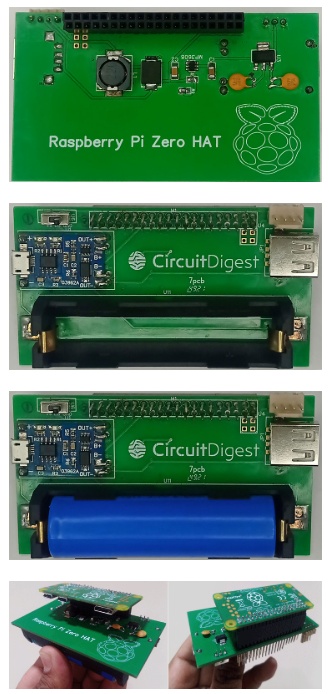

下面的圖片顯示了組裝后的樹莓派Power HAT。在這里，你會看到，電池18650插入持有人和所有的組件都焊接。您還可以看到如何將板安裝到Raspberry Pi Zero上。

測試我們的Pi零電池帽

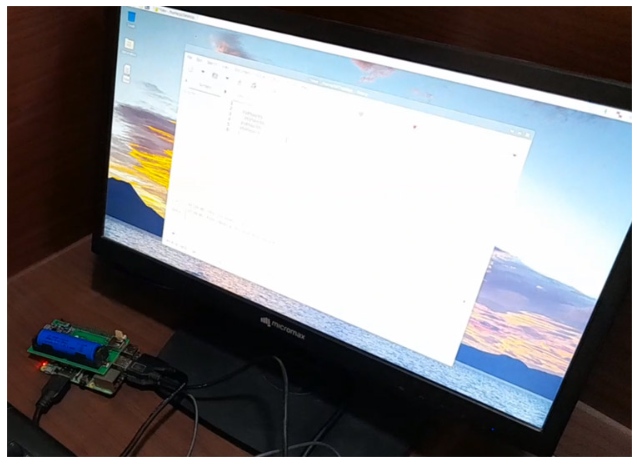

現在我們已經為樹莓派構建了鋰離子電池帽，是時候測試它了。為了證明一切工作正常，我們將RPI UPS HAT連接到樹莓派，并使用其USB端口為7英寸HDI屏幕供電。

正如你在上面的圖片中所看到的，樹莓派電池帽不僅可以為樹莓派主板供電和啟動，還可以為LCD屏幕供電?，F(xiàn)在，它能夠供電多長時間取決于連接到Pi的其他外圍設備以及使用了多少計算能力。你也可以在下面給出的視頻中檢查完整的工作。

結論

因此，我們已經成功地為各種版本的樹莓派制作和測試了我們定制的Pi HAT。當您想要制作需要低功耗獨立設置的項目時，該印刷電路板將非常有用。它也可以用于許多其他應用程序。
