myController S570具有較高的數據采集速度和遠程控制能力，大大簡化了仿人機器人的編程。

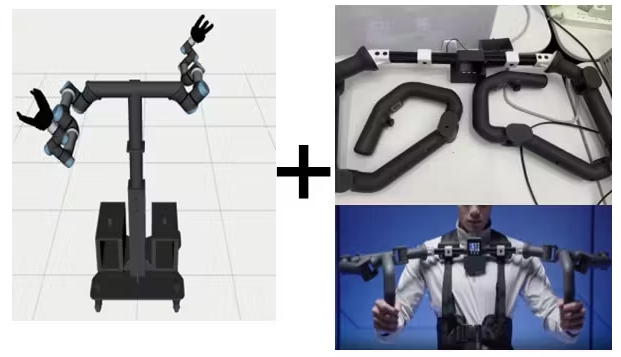

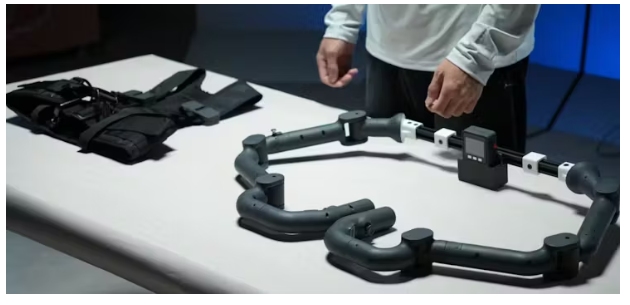

myController S570是一個可移動的輕量級外骨骼，有14個關節，2個操縱桿和2個按鈕，它具有高數據采集速度，出色的兼容性，與各種廣泛使用的協作機器人無縫集成，并支持多種開發環境。它非常適合無人任務的遠程操作和數據采集，使其成為工業自動化，工作站任務和人形機器人控制的理想工具。

本文采用UR5雙臂進行快速直觀的遙控。

背景

對人形機器人的興趣日益增加，推動了雙臂協作機器人的發展需求。由于雙臂機器人在執行任務時需要同時控制12個以上的自由度，因此在實際應用中需要算法的支持。

Universal Robots (UR)占有很大的市場份額，許多工作站使用UR5和UR10進行雙臂設置。通過使用myController S570，我們可以在沒有任何算法支持的情況下輕松構建遠程操作項目。

通過佩戴myController S570，用戶可以控制機器人執行符合人類操作習慣的任務，大大簡化了機器人的動作教學和數據采集。這種方法為測量、救援和各種無人操作等應用提供了實質性的優勢。

myController S570參考信息

myController S570是與各種機器人高度兼容的數據采集設備。它可以實時傳輸14個關節、2個操縱桿和2個按鈕的數據，通過PC實現對真實機器人的控制。它涵蓋了數據收集、遠程操作和端到端應用程序開發等場景。

數據采集速度高：數據采集速度高達100Hz，確保可靠的端到端AI數據采集和動作捕捉。

兼容性強：可以輕松與各種結構的機器人集成，甚至可以與夾持器、輪式機器人等控制配件集成。

機器人遠程操作的優勢：通過標準Python庫和ROS支持，它提供藍牙和Wi-Fi連接，使初學者可以訪問機器人遠程控制。

構建項目的步驟

利用Exoskeleton在ROS中快速控制UR5雙臂

這個例子是在Ubuntu 20.04 + ROS Noetic + Miniconda上構建的，使用Python 3.8虛擬環境。

為避免出現未解決的錯誤，請按照指定的要求進行項目設置。

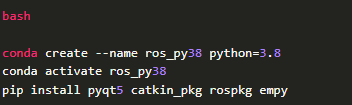

1. 創建一個ROS Python 3.8虛擬環境

請先安裝Miniconda并激活基本環境。

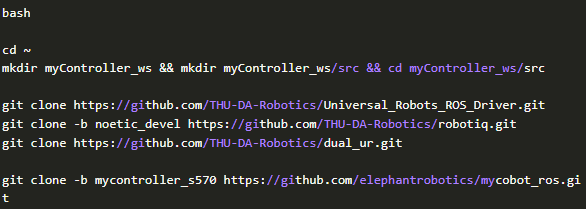

2. 構建ROS工作區，然后克隆第三方項目和主項目

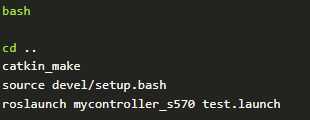

3. Catkin_make和Open Rviz

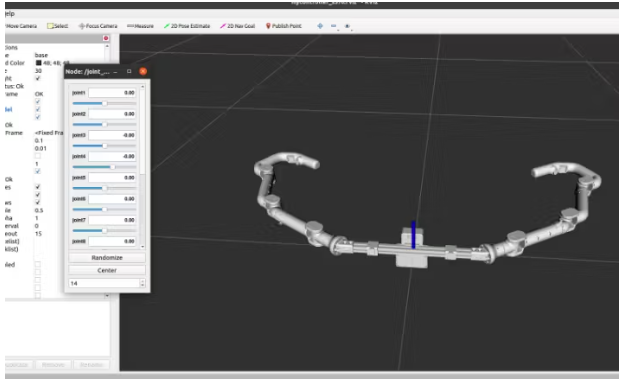

您將在rviz中看到myController S570外骨骼模型。

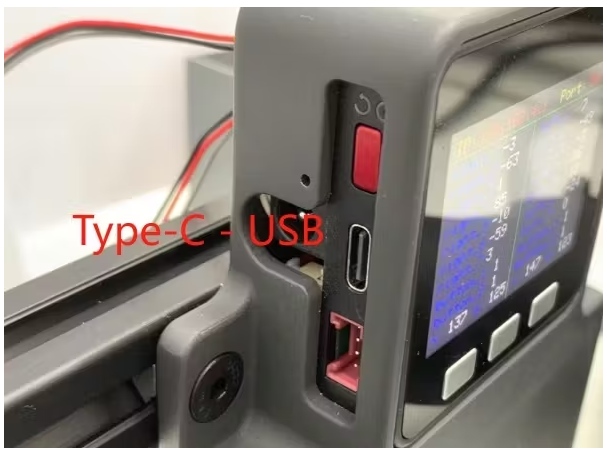

4. 連接我的控制器S570到PC。

請按照禮品簿的指示操作。

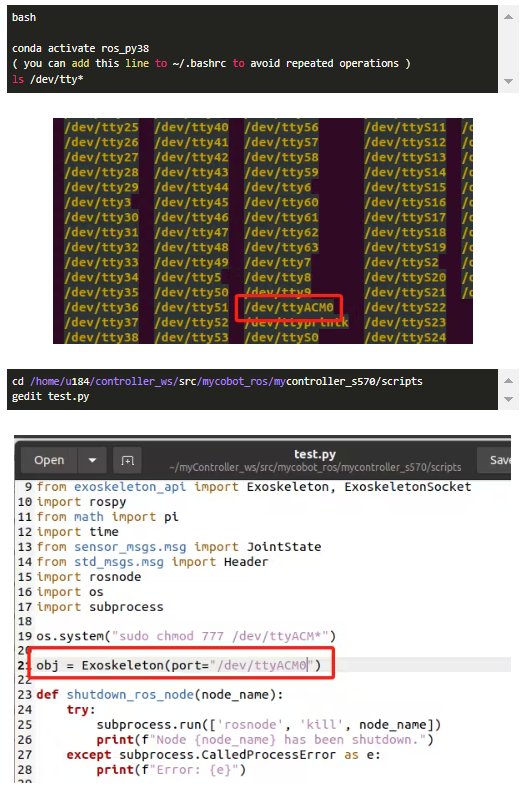

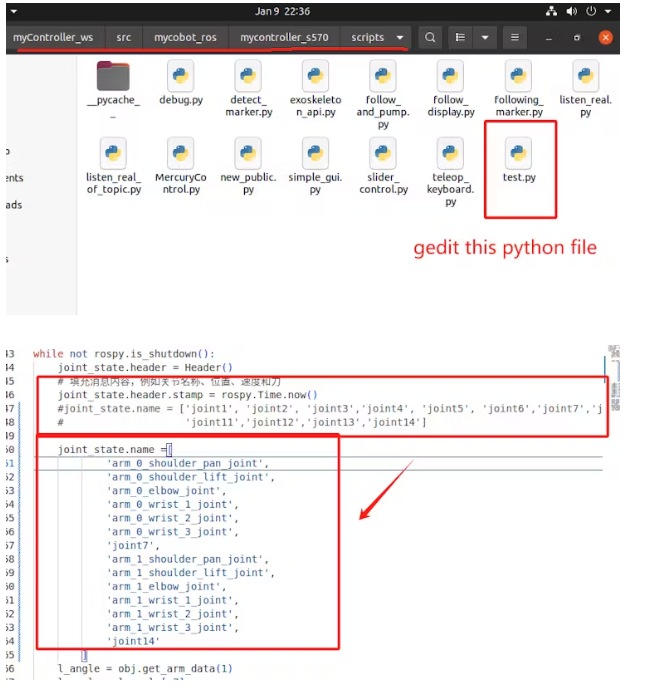

5. 檢查串行名稱和測試數據傳輸

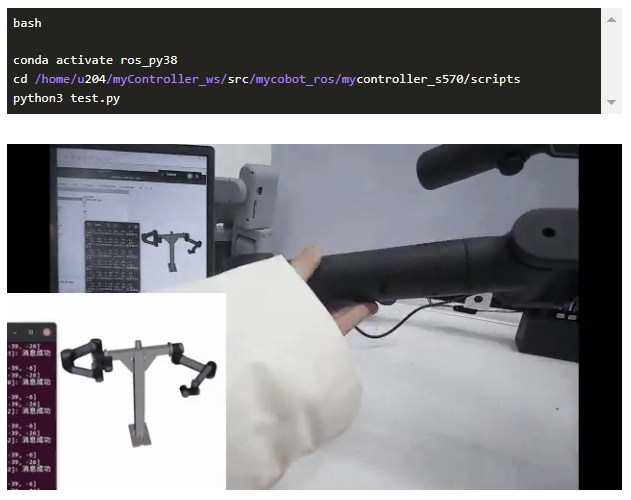

關閉Gedit，創建一個新終端來運行腳本。

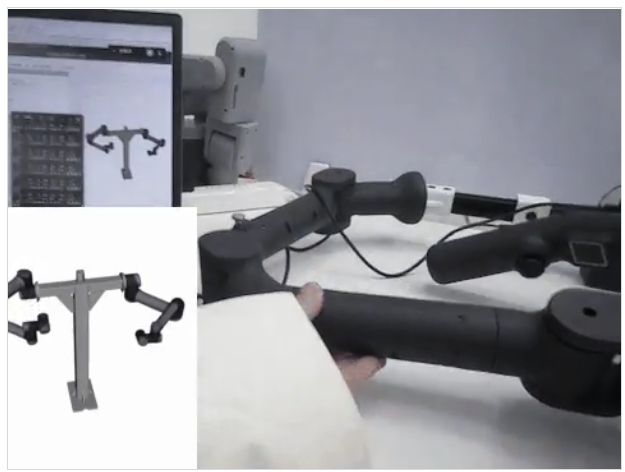

你會看到外骨骼模型在Rviz與真實的移動。

6. 在Rviz中控制UR5雙臂

在這部分步驟中，我們需要修改為機器人啟動Rviz的啟動文件，調整節點名稱、消息類型等，使機器人模型的聯合變換信息與myController S570發布的消息匹配。

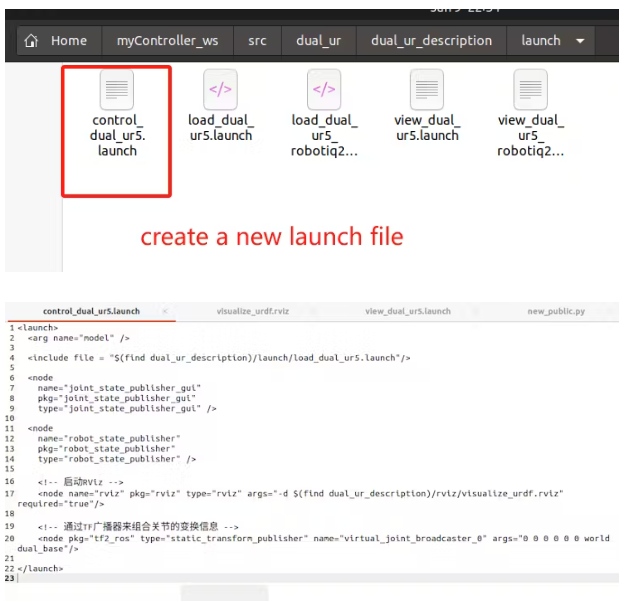

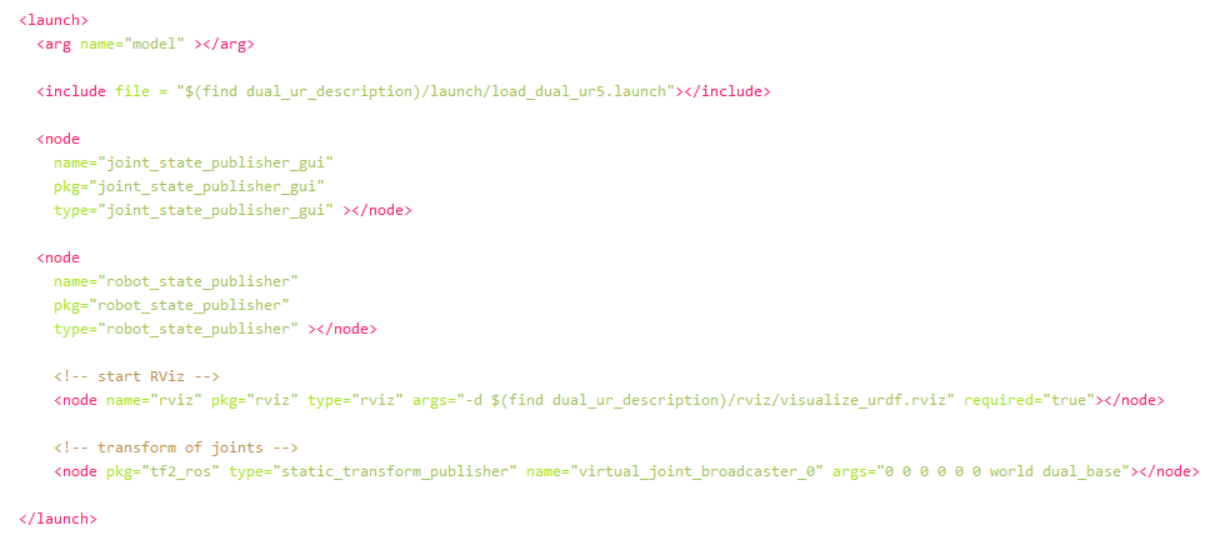

6.1創建新的啟動文件

6.2修改python腳本，確保已發布的節點名稱一致

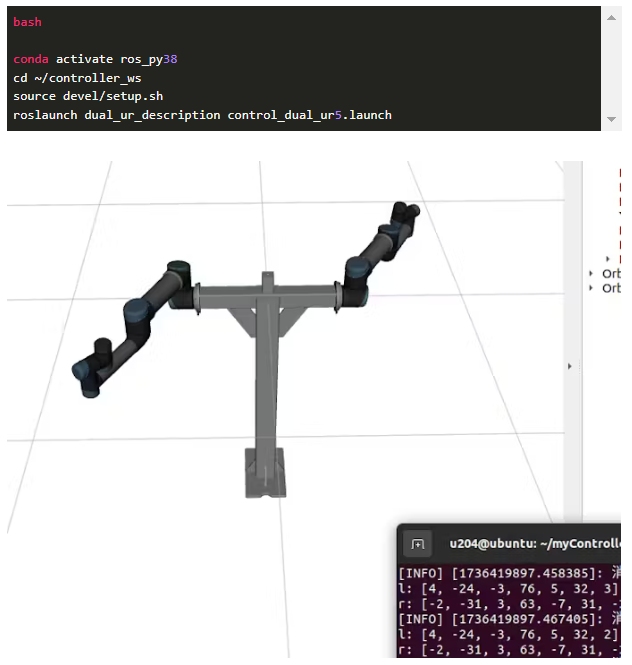

6.3新開2個終端測試雙臂機器人控制

打開一個終端啟動rviz。

打開另一個終端運行test.py啟動外骨骼并測試運動控制。

二次發展展望

要將這個演示連接到真正的機器人上進行測試，您應該參考雙臂機器人項目的另一位作者的wiki。

如果使用其他機器人進行仿真任務，可參考本項目中myController S570安裝和啟動文件修改的相關步驟。在開發過程中，應考慮以下幾點：

?冗余自由度處理。

?根據DH模型調整外骨骼控制器與機器人之間的關節角度映射。

總結

可穿戴外骨骼在高兼容性和人體動作捕捉方面具有優勢。它能夠從關節J1到J14進行高速數據采集，并在電子屏幕上顯示實時傳感器反饋，為無人任務的發展做出重大貢獻。

代碼

本文編譯自hackster.io
