隨著計算機技術、電子技術和通信技術的迅猛發展，音頻處理技術也在眾多領域得到廣泛應用。如通信領域中的手機、IP電話，消費類電子產品中的MP3和CD播放器以及控制領域中的語音識別、聲控系統等[1]。針對DSP強大的數字信號處理能力和ARM處理器良好的實時性能，結合音頻編解碼芯片TLV320AIC23的接口特點，本文闡述了由三者組成的音頻處理系統的硬件接口設計和軟件編程，提供了有效和實用的音頻處理系統方案。

TLV320AIC23(簡稱AIC23)是TI公司的一款高性能立體聲音頻編解碼器Codec芯片。其內部集成的模數轉換器(ADCs)和數模轉換器(DACs)采用了帶有過采樣數字插補濾波的多位Sigma-Delta技術。數據傳輸字長為16、20、24、32位，支持采樣頻率范圍8kHz至96kHz。ADC和DAC的信噪比分別達到90dB和100dB。內置耳機輸出放大器，支持MIC和LINE IN兩種輸入方式，且對輸入和輸出都具有可編程增益調節。另外，AIC23功耗低，回放模式下功率僅為23mW，省電模式下更是小于15uW。因此，AIC23成為數字音頻應用

領域中的理想選擇[2]，在多種數碼產品中發揮著重要作用，比較典型的應用如手機、MP3、DV攝像機中的音頻編解碼。

TMS320VC5402(簡稱VC5402)是TI公司的一款優秀16位定點DSP，運算速度快，指令執行速度達到100MIPS。自帶片內存儲器和多種片上外設，廣泛應用于語音編解碼和通信領域[3]。

S3C4510B(簡稱4510B)是Samsung公司的一款低成本、高性能的16/32位精簡指令集微控制器，其出色的ARM7TDMI內核以及通用微處理器宏單元使其成為用戶定制應用開發的理想選擇[4]。

2 系統硬件設計

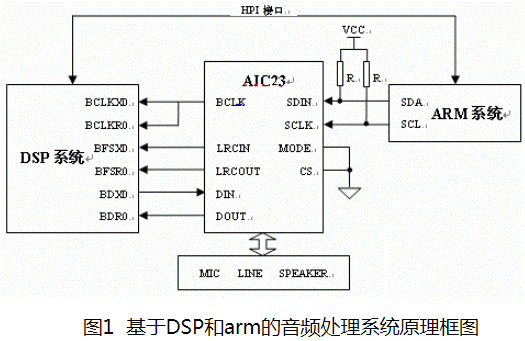

本音頻處理系統主要由前述三個處理芯片組成：ARM控制單元，DSP信號處理單元以及AIC23音頻采集單元。系統原理框圖如圖1。

AIC23是可編程芯片，內部有11個16位寄存器，編程設置這些寄存器可得到所需的采樣頻率、輸入輸出增益和傳輸數據格式等。該控制接口有SPI和I2C兩種工作模式，由芯片上的MODE引腳進行選擇：MODE=0為I2C模式，MODE=1為SPI模式。因ARM 4510B上也有I2C接口，故選用I2C模式。AIC23的I2C接口地址由 引腳的狀態決定， =0時地址為0011010， =1時地址為0011011。其中SDIN與SDA為數據線，SCLK與SCL為串行時鐘線。VC5402有兩個多通道緩沖串口，選用其中的McBSP0與AIC23進行通信，信號連接如圖1所示。圖中AIC23工作在主模式，時鐘信號、DAC和ADC的幀同步信號BFSX0和BFSR0都由AIC23提供。而DSP VC5402與ARM 4510B的通訊是通過DSP上的HPI接口實現的。

3 系統軟件設計

系統由ARM系統和DSP系統兩大部分組成，ARM作為主控制器管理整個系統的工作進程，運行相關的應用程序，可對多個任務進行調度，完成與外部DSP系統或其他外設的通信。DSP則主要完成音頻數據的采集和信號處理，并將處理后的數據發送給ARM供應用程序調用。這樣的設計可以大大提高系統的工作效率，這也是當前嵌入式系統，各移動手持設備如PDA、手機等的典型設計方案。

這里具體要做的是對AIC23的控制接口編程，使其工作在所需的模式下。然后初始化DSP的McBSP，進行AD、DA轉換和數據處理。

3.1 ARM編程部分

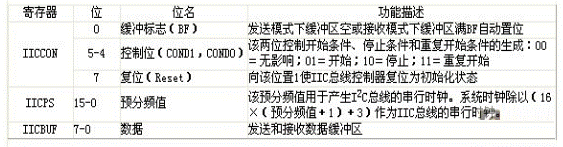

系統中對ARM的編程主要涉及對AIC23的初始化，使其進入正常工作狀態，對音頻數據進行采集和處理。這需要設置4510B的I2C總線特殊功能寄存器：控制狀態寄存器IICCON、預分頻寄存器IICPS和移位緩沖寄存器IICBUF，寄存器相關說明見表1[5]。

表1 4510B I2C總線特殊功能寄存器

AIC23的11個控制寄存器相關設置的詳細描述參見文獻2。這里的設置為：左右聲道線路輸入靜音;耳機左右聲道音量為6dB;使能DAC，麥克風音量為20dB作為ADC輸入;使能ADC高通濾波;芯片各部分電路供電使能;芯片工作在主模式，采樣數據長度16位，采用DSP數據格式(同步幀后跟隨兩個數據字);采樣率88.2KHz(外部晶振為11.2896MHz);使能數字接口。

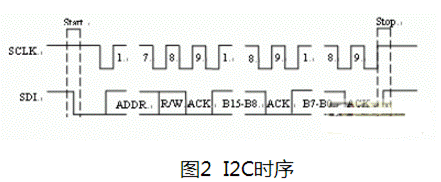

對AIC23編程時的I2C總線時序如圖2所示。設置好I2C的時鐘頻率后，首先發送開始條件(SCLK為高電平時，SDI從高電平向低電平切換)，然后發送AIC23的器件地址，器件地址發出后發送AIC23相應寄存器的地址，再發送對該寄存器設置的數據，最后發送停止條件(SCLK為高電平時，SDI從低電平向高電平切換)。注意，這里的寄存器地址為7位，寄存器數據為9位，而I2C總線以字節為單位傳送數據。因此在對AIC23的寄存器編程時，第一個字節包括了前7位的寄存器地址B15-B9以及設置數據的最高位B8，第二個字節為設置數據的后8位B7-B0。

3.2 音頻數據采集與播放

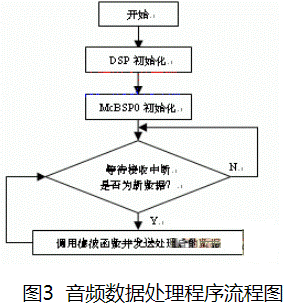

初始化AIC23后，再初始化DSP以及McBSP0，之后進行音頻數據的采集與播放。通過麥克風采集語音信號，經過數字濾波處理后由耳機輸出。使用McBSP0的接收中斷保存數據，通過FIR數字濾波子程序處理音頻數據。程序流程如圖3所示。

初始化McBSP0使其與AIC23協調工作，這里要根據硬件設計和軟件要求來配置McBSP0的各個控制寄存器。本系統中串口的主要設置為：接收數據右對齊，帶符號擴展;接收中斷使能;由片外提供發送、接收幀信號和發送、接收時鐘信號;發送、接收幀同步信號低電平有效;在時鐘上升沿采樣發送、接收數據;每幀發送、接收兩個16位字?jǐn)?shù)據[6]。
