[導讀] 當環境溫度發生變化時超聲波的傳播速度也隨之改變,這將會引起測距誤差。利用溫度檢測電路可獲取與環境溫度成正比的頻率信號,再送至SB5227中進行溫度補償,即可消除該項誤差。溫度檢測電路如圖所示。BT為半導體溫度

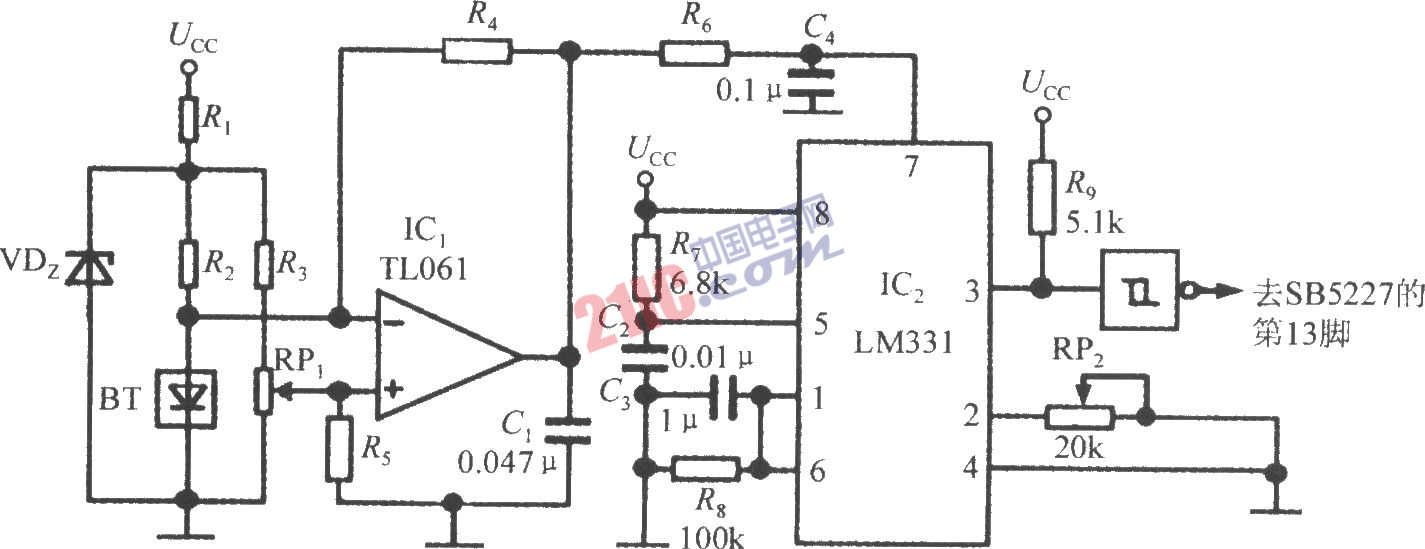

當環境溫度發生變化時超聲波的傳播速度也隨之改變,這將會引起測距誤差。利用溫度檢測電路可獲取與環境溫度成正比的頻率信號,再送至SB5227中進行溫度補償,即可消除該項誤差。溫度檢測電路如圖所示。BT為半導體溫度傳感器,可用硅二極管(或NPN晶體管的發射結)來代替。為了降低BT的自身發熱量,宜采用恒壓、小電流供電,BT的工作電流一般可設計為200μA。VDz為穩壓管,R1和R2均為限流電阻。利用BT將環境溫度轉換成毫伏級的模擬電壓信號,送至IC1(TL061)放大成0~3V的電壓信號,再經過IC2(LM331)進行電壓,頻率(U/f)轉換,獲得0~14kHz的頻率信號送至SB5227的第13腳。溫度補償范圍是-40~+100oC。RP1為增益調節電位器,RP2為頻率校準電位器。它采用三點式校準法,只需將-40℃、0oC和+100oC下的輸出頻率值依次校準為0Hz、4kHz和14kHz即可。校準后的靈敏度為100Hz/℃。LM331屬于精密電壓/頻率轉換器,它在1Hz~100kHz頻率范圍內的非線性度可達±0.03%。R7和C2分別為定時電阻、定時電容。輸出頻率由下式確定: 式中,RRP2代表電位器RP2的電阻值,R7和R8應采用溫度系數低于50×10-6/℃的精密金屬膜電阻。經過高頻濾波器(R6、C4)接LM331的輸入電壓端(第7腳)。R9為輸出端的上拉電阻。
