Diodes 公司推出小尺寸 3.8V-32V 降壓轉換器，可支持高效率的汽車 PoL 產品應用

時間：2022-03-17 17:45:07

關鍵字： Diodes 降壓轉換器汽車

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]【2022 年 03 月 17 日美國德州普拉諾訊】Diodes 公司 (Diodes) (NASDAQ：DIOD) 推出多款符合汽車規格的同步降壓轉換器。AP6320xQ 與 AP6330xQ 裝置的額定電流分別為 2A 和 3A，支持從 3.8V 到 32V 寬大的輸入電壓范圍。適用于汽車負載點 (PoL) 產品應用，包括動力系統、電子儀表板、遠程信息處理及信息娛樂系統，還能提高汽車車身電子設備和照明裝置，以及先進駕駛輔助系統 (ADAS) 的運作表現。

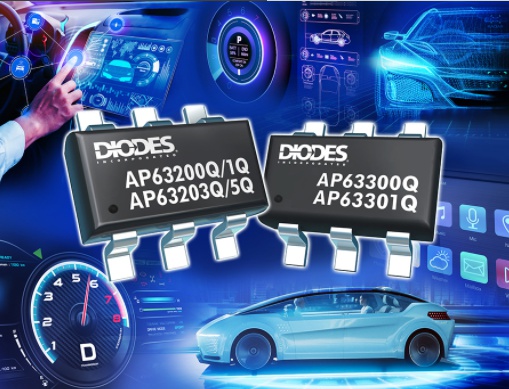

【2022 年 03 月 17 日美國德州普拉諾訊】Diodes 公司 (Diodes) (NASDAQ：DIOD) 推出多款符合汽車規格的同步降壓轉換器。AP6320xQ 與 AP6330xQ 裝置的額定電流分別為 2A 和 3A，支持從 3.8V 到 32V 寬大的輸入電壓范圍。適用于汽車負載點 (PoL) 產品應用，包括動力系統、電子儀表板、遠程信息處理及信息娛樂系統，還能提高汽車車身電子設備和照明裝置，以及先進駕駛輔助系統 (ADAS) 的運作表現。

AP6320xQ 裝置整合 125/68mΩ 高/低側功率 MOSFET，AP6330xQ 裝置則整合 70/40mΩ 高/低側功率 MOSFET，兩者皆能提供高效的降壓 DC-DC 轉換，同時將外部組件維持在最低數量。采用峰值電流模式控制和整合式回路補償網絡，有助于簡化部署作業。

這些降壓轉換器中采用的專屬閘極驅動器，可減輕切換節點振鈴效應，而不延長 MOSFET 的開啟和關閉時間。如此一來便能顯著減少切換 MOSFET 通常伴隨的高頻輻射電磁干擾 (EMI) 噪聲。

AP63200Q、AP63203Q、AP63205Q 和 AP63300Q 裝置結合有助于緩解 EMI 的頻率展頻 (FSS) 功能。另有脈沖頻率調變 (PFM) 模式，可大幅提升輕載效率水平。其靜態電流 (IQ) 為 22μA (典型值)，這數值幾乎是大多數競品的一半。這有助提升在輕負載情況下的轉換效率水平。

AP63200Q、AP63201Q、AP63300Q 及 AP63301Q 支持 500kHz 的切換頻率。AP63203Q 與 AP63205Q 支持 1100kHz，其更快的切換頻率可使用更小的配套電感和電容組件，進而更加節省電路板空間，全面降低物料清單 (BOM) 成本。

AP6320xQ 與 AP6330xQ 降壓轉換器系列采用小巧的 TSOT26 封裝，工作溫度范圍為 -40°C 至 +125°C。具備欠壓鎖定 (UVLO)、輸出過電壓保護 (OVP) 和熱關斷等機制，確保持續穩定運作。

AP6320xQ 與 AP6330xQ 符合 AEC-Q100 一級標準，支持 PPAP，在 IATF 16949 認證設施中制造。
