引言

虛擬現實技術能夠生成多種感官刺激的虛擬世界,并能夠讓使用者產生沉浸感,而使用者與虛擬世界的交互操作則是產生沉浸感的重要手段。用戶對虛擬場景的物體的物理特性,如大小、外形等特性的感知,通過觸覺反饋產生真實的感觸,增強對虛擬場景的沉浸感也是重要的一個方面。

近年來,隨著虛擬現實技術的進一步發展,外骨骼手套在其中的作用更加凸顯。為實現力反饋,手套需要具有一套采集手指各關節姿態角度的采集裝置,另外還需要有力反饋系統,即使用者通過手套感知到虛擬場景中的物體形狀。目前相關設備分為兩種,一種是外骨骼結構,如Cyber-GraSp力反饋數據手套,其結構較為復雜,對于應用普及或應用于虛擬現實場景,成本較高。另一種是內骨骼數據手套,如東南大學研制的一種力反饋數據手套,放置在手掌部位,限制了手的運動范圍,減小了使用者手指的彎曲角度。相對于內骨骼手套,外骨骼手套能夠附加更多的外部設備,便于對多關節實現力反饋。

1外骨骼機械結構設計分析

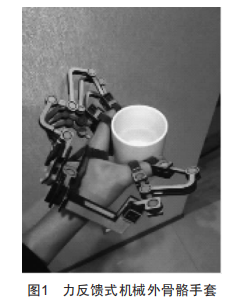

外骨骼手套關節間采用四連桿機構,如圖1所示,可以通過改變兩搖桿底部較接點的位置,以適應不同手指長度使用者的佩戴,設計值采用參考文獻提供的成年人手指的各骨節長度,掌骨65～75mm、近指節45～50mm、中指節25～31mm、遠指節22～28mm。通過連桿結構,結構簡單緊湊,根據以上參考數據,設計各部分外骨骼桿件的長度,能夠?qū)崿F(xiàn)在結構上外骨骼包絡整只手,并采集手指運動姿態數據。

將非接觸式角度傳感器PCB模塊設計應盡量小,放置在各個較接處,整只手掌放置有17個同樣的非接觸式角度傳感器,實現對手部姿態變化的檢測。

力反饋裝置在原有結構的連桿中間留有連接孔,采用鋼絲繩進行傳動。整個裝置包括機械結構部分、力反饋部分、底層控制模塊、電源模塊、驅動模塊、傳感器PCB模塊。整個裝置僅有手掌大小,使用時只需通過FPGA開發板與PC端進行連接即可實現虛擬場景下的人機交互。

2手指關節姿態采集模塊

手在虛擬場景中的主要功能與現實中使用動作有張開、閉合及捏、鉤或握等,約占手部動作的85%以上,這些動作變化反映在手指關節角度的變化上,可以通過對手指關節角度的測定對整個手部的運動情況進行監測。

大拇指放置5個非接觸式角度傳感器,其余手指在包絡掌骨和近指節部分外骨骼較接點分別放置一個傳感器,其余在與手指關節連接處放置傳感器,測量彎曲角度,能夠采集整只手共計17個角度值,從而對手部運動的姿態進行實時監測。

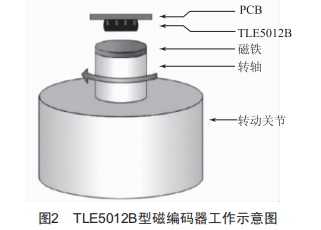

采用如圖2方法進行放置的T1E5012B型磁編碼器,基于iGMR技術,采用PwM協議,利用占空比變化表示角度變化,通信距離可達5m,角度分辨率達到15個bit,信號處理能力快,適用于精確測定動態變化的跟隨手部運動而轉動的轉子,實現對手部關節姿態的正確采集。

功能上,大拇指手套外側2個傳感器模塊測定大拇指的轉動以及與其余四指的角度變化:外骨骼手套與拇指、食指、中指、無名指和小指連接處各放置的2個傳感器,負責檢測手指近指節與掌骨、近指節與中指節之間的角度變化:包絡掌骨和近指節部分外骨骼較接在手背的4個傳感器用于監測四手指之間的相對運動。整體上實現對全部手指關節運動的運動情況的測定。

3機械結構的運動分析與仿真

3.1待測關節運動分析

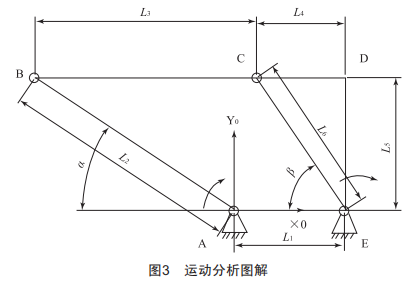

已知條件:由外骨骼結構測量可知11、12、13、14、15的長度值,其中15為手指連接處距掌骨關節的距離,由角度傳感器可以測得BC與x0軸的夾角y,如圖3所示。待求數據:手指轉動角度8。需要求解ED的轉動角度,由于手指綁定部分ED與支架CD通過穿戴可以視為是固結的,建立三角形CDE,CE的轉動角度與ED相同,將研究ED轉動角度值轉化成求解CE的轉角,ABCE是一個典型的四桿機構。

在坐標系X0AY0下,建立閉環矢量方程為:

將其投影到坐標軸上:

由勾股定理:

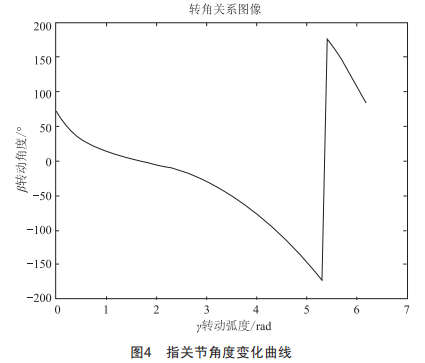

由各桿實際長度導入上式,聯立(2）(3）(4）求得角位移8的表達式,并將表達式通過MAT1AB編程繪制角度曲線如圖4所示,即通過已知的角度和外骨骼各長度參數可以求得手指關節的轉動角度,繼而可以得到五指的運動情況。

3.2四桿機構的AdamS運動仿真驗證

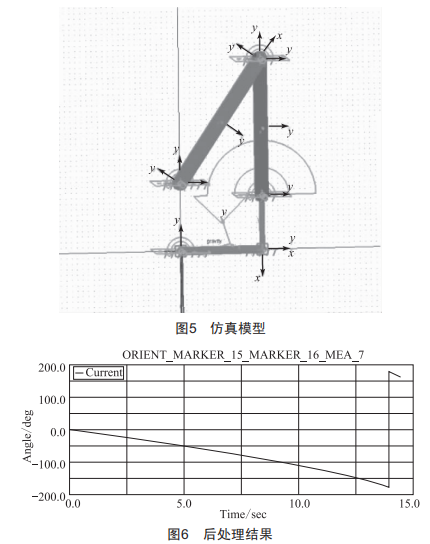

ADAMS軟件采用多剛體系統動力學理論中的拉格朗日方程方法,建立系統動力學方程,可以對虛擬機械系統進行靜力學、運動學和動力學分析,輸出位移、速度、加速度和反作用力曲線。根據實際測量的各個關節尺寸,在ADAMS軟件中建立外骨骼仿真模型單元,如圖5所示。通過對機械外骨骼手套的外部骨骼結構運動仿真和后處理得到外骨骼運動與手部運動角度的關系曲線,如圖6所示,驗證得出測得角度與關節轉動角度之間的函數關系與實際情況是吻合的。

4力反饋機構與底層控制系統設計

4.1力反饋機構設計

力反饋采用力矩電機帶動鋼絲繩進行傳動,將電機放置于手套外部,通過鋼絲繩可以使得整個結構更加緊湊,避免結構臃腫。原理上,關節之間的角度通過桿件之間的鋼絲繩的拉伸進行控制,虛擬場景的物體在外圍建立基于包圍盒碰撞檢測思想的三維非規則多面體模型,當手碰到虛擬場景中的物體外圍時,經過信息的反饋,力矩電機將帶動鋼絲繩卷起,進而對手指關節產生約束,產生力的反饋。

整個手套的外骨骼機械構件由鋁合金加工而成,每個關節處都放置有鋼絲繩的固結點,在手指與手指之間也布有鋼絲繩,用于反饋手指間的力。5個手指的反饋運動由17個力矩電機帶動,最大力矩可達1.4N·m,連續輸出力矩為0.12N·m。每個電機均有一個滑輪與其相連,并與用于纏繞連接外骨骼手指的繩索接通,繩索上能提供14N的最大拉力電機的運轉,與手指角度形成閉環控制,當手指姿態達到預定值時,電機停止運轉,拉力值能適用于虛擬場景中的常規情況。

4.2底層控制系統設計

隨著現場可編程邏輯門陣列硬件設備應用領域的不斷擴大,使用FPGA芯片采集數據的優點也越來越凸顯,相對于采用串行方式處理數據的方式來說,不僅節省空間、減少干擾、提高了電路的穩定性,還可以利用FPGA開發軟件進行仿真實驗。

本裝置采用xI1INx公司生產的PYN0-Z2開發板作底層控制,PYN0-Z2除支持傳統ZYN0開發方式外,還可支持Python進行SOC編程,并且代碼可直接在開發板上進行開發和調試。PYN0廣泛應用在并行硬件執行、實時信號處理、低延遲控制等領域,擁有650MHz雙核Corte-A9處理器,支持SPI、I2C、CAN、UART等低寬帶外設控制器。我們利用其擁有的220個DSP、630KB快速的B1ockRAM和512MB、最高可達1050MbpS的DDR3,采用并行的方式處理數據,能夠大幅縮減信號處理時間,降低在人機交互中的延遲時間,提升虛擬現實場景的沉浸感。同時為了進一步提高通信的可靠性,減少電路的復雜程度采用SSC協議,同時Ava1on開關結構優化了數據流,提高系統的吞吐量。

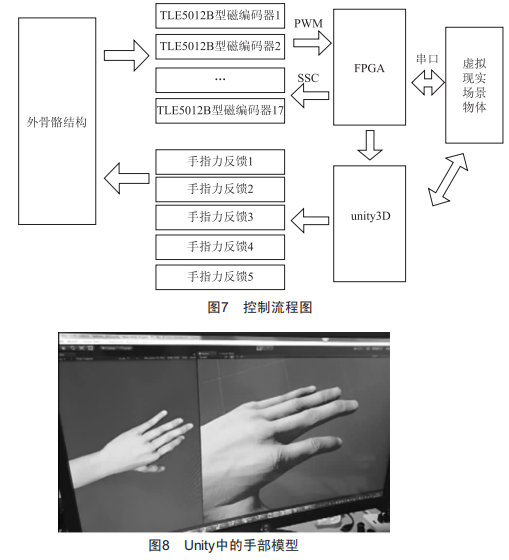

力反饋數據手套與PC機之間的串行通信系統中,使用1VDS技術可使通信速率和工作距離大大增加。圖7為PC端獲取17個傳感器產生的霍爾信號經過處理后得到的角度值,通過數據總線傳送PC端處理后,將結果表示為手部姿態顯示在Unity中的虛擬現實場景,通過外骨骼手套實現了虛擬現實場景的力反饋,如圖8所示。

5結語

新型的力反饋式外骨骼手套結構簡單,能夠通過非接觸式的角度傳感器采集整只手的姿態和手指角度變化,進而將虛擬世界的物體大小通過力反饋的方式進行交互。采用FPGA開發板進行信號處理,降低了系統的延遲時間,從而使得使用者的沉浸感更強。裝置采用了模塊化設計,通過對采集數據的處理,可適用于其他機械手的控制中,將機械手與外界的相互作用力反饋給操作者,同時結合虛擬現實技術,可實現遠程可視化目的。
