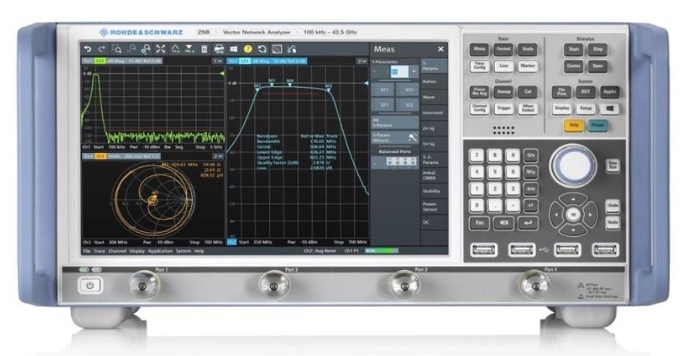

羅德與施瓦茨為R&S ZNB矢量網絡分析儀系列增加了新的型號和選項，以滿足毫米波范圍的應用需求，例如FR2頻率的5G以及Ka頻段的航空航天和國防應用。R&S的ZNB26提供高達26.5 GHz的網絡分析，R&S的ZNB43將中端VNA系列的頻率進一步擴展到43.5 GHz。

R&S ZNB是應用于器件研發和生產的可靠伙伴，具有操作簡便、測量快速、動態范圍高以及溫度穩定性好等特點，處于中檔產品中的領先水平。R&S ZNB26將最高頻率擴展到26.5 GHz，現在R&S ZNB43將頻率范圍擴展至100 kHz到43.5 GHz。羅德與施瓦茨于2022年6月19日至24日在美國科羅拉多州丹佛市舉行的IMS2022(國際微波研討會2022)上推出這一最新型號。

R&S ZNB43有2端口和4端口兩種型號，可配置2.4毫米或2.92毫米兩種連接器類型。同時，它提供輸出功率范圍擴展和第二個內置信號源選件。R&S ZNB43非常適合濾波器、耦合器和開關等無源器件的測試。當配備第二個內置信號源時，可成為測量混頻器和放大器等有源器件的多功能儀表。

更高的頻率、更快的時鐘速率和更精確的規格都要求更精確的器件特性測試能力。尤其對于較高的微波頻率來說，將測試夾具從被測器件的數據中去嵌入變得越來越重要。雖然原理簡單，但是去嵌入在實踐中要復雜得多，因?yàn)閵A具的S參數不易測量。僅在過去幾年中，實用的去嵌入解決方案才進入市場。對于包括R&S ZNB系列在內的許多羅德與施瓦茨網絡分析儀而言，一系列符合業界廣泛接受的IEEE 370標準的去嵌入軟件工具現已成為完全內置的軟件選件。

對于任何網絡分析儀，無論采用何種校準方式，仍然會有殘余的測量不確定性，且會根據當前測試的功率電平等設置參數而變化。了解給定測試條件下的實際不確定度至關重要。R&S ZNB支持用戶通過集成的軟件選件實時跟蹤測量不確定度。

R&S ZNB系列還支持在線校準件，這種校準件需要在整個測試期間保持與被測設備的連接。在線校準對于衛星或衛星組件等的熱真空測試至關重要。另外，在多端口設置中不再需要耗時的重新連接DUT電纜，R&S ZNB可將重新校準簡化為一鍵操作。
