3.23 怎么在orcad中點亮整個網絡呢？

答：在原理圖進行檢查的時候，為了核查網絡，有時候需要將一個網絡在整個原理圖中點亮，如圖Allegro軟件設計中的高亮命令一樣，操作方式如下示：

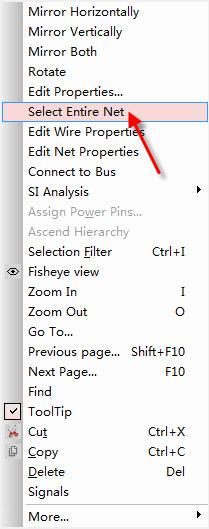

打開任意一頁原理圖，單擊左鍵選中一個網絡，然后單擊鼠標右鍵，選擇Select Entire Net，進行網絡點亮，如圖3-40所示；

圖3-40 網絡高亮設置示意圖

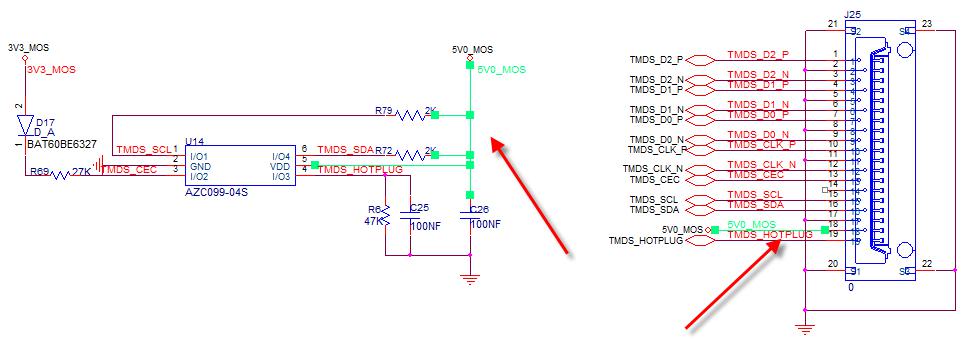

選擇Select Entire Net以后，回到原理圖的界面，可以看到所有的這個網絡的連線都顯示高亮的顏色，如圖3-41所示；

圖3-41 網絡高亮顯示示意圖

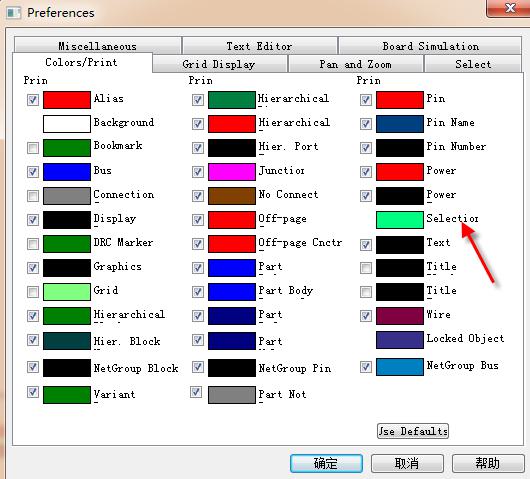

為了方便查看，高亮的顏色即選中的顏色是可以更改的，執行Options→Preferences…菜單，選擇Colors即可進行更改，如圖3-42所示。

圖3-42 高亮顏色設置示意圖
