在上回講完功能安全的定義以后，"是什么" 和 "為什么" 的問題，我們已經搞懂了。接下來就要看看重點，"怎么樣" 的問題。

主機廠在研發一款汽車平臺的初期，會基于以往大量的工程和實際經驗，把整車的功能細分到不同的子系統里，比如車載娛樂系統，底盤和驅動系統，輔助駕駛和車身照明系統等等。

以下以被動安全輔助系統來舉例。

被動安全輔助系統，比如安全帶和安全氣囊就屬于被動安全系統的一部分。假如汽車在發生碰撞以后，安全帶會收緊，并且相應的安全氣囊會彈出。

當主機廠劃分子系統到安全氣囊控制器的時候，當然要描述一下，這個控制器的功能，是否是一個電子設備，這個控制器與其他控制子系統的接口，還有例如法律法規的要求，比如被動安全系統是法律要求。這是在引入功能安全以前已經現成有的東西。

當現在加上功能安全，我們考慮安全氣囊控制器的時候，主機廠會基于以往的經驗，比如這個控制器在以往出現過什么問題，具體的原因是什么？例如曾經最大的安全氣囊生產商高田就因?yàn)?strong>設計原因不得不召回而在日本申請破產。

基于這些對基礎功能的描述和以往故障的分析，主機廠通過對安全氣囊開發的范圍做出劃分和描述，這就是所謂的 ISO 在第三章 item 定義的要求。當然了，具體還有很多詳細的內容，此處不一一展開。

當有了這些item的功能要求和故障信息，主機廠會在內部進行評定審核，主要的任務是，去判斷當之前定義的item在不同工況出現不同故障的情況下，駕駛員和乘客是否受有威脅到人身安全的風險，以及去評定風險的等級。這就是頂頂有名的HARA (Harzard Analysis and Risk Assesment)

還是以安全氣囊舉例說明：

首先構想不同的使用情景：

汽車狀態：

停車

駐車

行駛 0-30km/h

行駛 >30km/h

路況信息：

濕滑

干燥

市區

高速

道路信息：

彎道

直行

以下舉例說明：

當安全氣囊控制器的指示功能出現故障的時候：

- 汽車以20km/h的速度行駛在干燥路面的市區時

- 汽車以100km/h的速度行駛在濕滑的高速公路時

當安全氣囊控制器的檢測功能出現故障的時候：

- 汽車以20km/h的速度行駛在干燥路面的市區時

- 汽車以100km/h的速度行駛在濕滑的高速公路時

當安全氣囊控制器出現故障自動彈出的時候：

- 汽車以20km/h的速度行駛在干燥路面的市區時

- 汽車以100km/h的速度行駛在濕滑的高速公路時

等等...(此處有成百上千行)

分別對下面三個因素進行量化分析：

- 對應故障發生事故的人員傷亡嚴重程度  --> S 代表severity

- 對應故障出現的頻率 --> E 代表Exposure

- 駕駛員是否能控制汽車  --> C 代表Controllablity

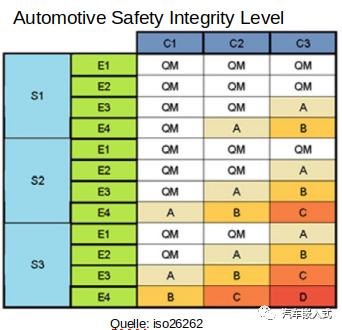

并按照下圖, 對號入座：1-3 代表不同的程度。進而得到相應風險 的ASIL 等級

最后取在不同情況下最高的ASIL等級為該產品研發時的功能安全要求等級。這個ASIL將伴隨安全氣囊供應商的整個研發以及售后流程，根據這個級別，將定義和劃分對應軟件，硬件等功能安全相關的工作。此處劃重點，以后慢慢講具體在供應商開發軟件時如何根據ASIL來做相應的工作。

根據不同的風險，與之對應的是新加的功能安全需求。也就是安全目標 (safety goal).

例如：

SG1：如果安全氣囊系統的檢測傳感器出現故障，駕駛員應該在汽車駕駛的過程中得到故障提醒。

SG2：在汽車行駛過程中，氣囊不能在無碰撞的情況下彈出

等...

可能你會發現，有的功能安全需求跟功能需求大相徑庭，這兩個需求有部分重疊的情況，但是功能安全側重于當出現故障，設備系統如何處理故障進而規避和降低對人造成的風險。而功能需求側重于如何實現具體的功能。實現功能是功能安全的基礎。所以往往在研發過程中，功能安全研發工作會比功能開發工作晚開始，比較繞口，請見諒?？梢院唵卫斫鉃?，第一步實現所有的功能，當部分功能與功能安全需求相關時，需要做額外的工作來保證此功能安全。

我們知道，汽車領域的需求，設計都要對應相應的測試結果。安全目標(safety goal) 對應的就是將來非常麻煩的并且需要獨立第三方評測的 safety case,這個我們以后文章會提到。

寫到這里，意猶未盡，下回再見吧。
