引言

雖然“隱形的聲音”聽起來有點荒謬，但它卻是描述身臨其境的聲音或你在媒體娛樂中可以實際感受到的聲音的一種常見方式。想象一下《侏羅紀公園》中霸王龍出現時的情景，幾場小型地震引起了標志性的水杯震動，預示著霸王龍的出現。大型影院使用大功率低音炮（超低音揚聲器）營造出這種震撼效果，通過壓力波使整個房間搖晃、嘎嘎作響。但這種解決方案不一定適合家庭影院或音響系統，還有一些方法可以達到這種效果，而不需要比較影響鄰居的低音炮。這種解決方案被稱為觸覺傳感器或“隱形”聲音傳感器。這些傳感器附著在通常與觀眾接觸的物體上，并根據音頻設備發出的低頻聲音信號使物體發生振動。

隨著越來越多的消費者希望增強自己的家庭影院/音響系統，而不是去當?shù)仉娪霸簩で蟠碳?，家庭音響市場正在迅速擴大。本文將向讀者介紹有關聲音傳感器（特別是觸覺傳感器）的基本知識，以及它們在家庭音響發展中所起的作用。

圖源：New Africa/stock.adobe.com

作者：Jean-Jacques DeLisle，貿澤電子專稿

發布日期：2023年1月13日

聲音傳感器簡介

聲音傳感器是用戶感知或產生的聲波與提供現代音頻體驗的電子設備之間的橋梁。從本質上來說，聲音傳感器是一種將~20Hz至~20kHz頻率范圍內的聲波轉換為電信號（或將電信號轉換為聲波）的設備。

作為一種發聲器，聲音傳感器利用電能產生機械振動，刺激傳感器表面的空氣，從而產生聲波。使用電能并將聲音頻率范圍內的電信號轉換為聲波輸出的設備通常稱為“揚聲器”。一般來說，原始音頻信號的功率相對較低，必須先饋送到音頻前置放大器，然后再饋送到音頻放大器，才能達到驅動揚聲器系統所需的功率水平。

揚聲器的樣式和技術豐富多樣，一般按其用途和所覆蓋的可聽頻率范圍進行分類。貝斯音箱，也稱為低音揚聲器（圖1）, 通常覆蓋40Hz至1kHz的頻率。

圖1：貝斯音箱，也稱為低音揚聲器。（圖源：surasak/stock.adobe.com）

當然，低音炮覆蓋的頻率范圍低于低音揚聲器，一般從20Hz到200Hz。中音揚聲器覆蓋的頻率范圍超過低音揚聲器，在200Hz到5kHz之間。高音揚聲器則覆蓋更高的可聽頻率范圍，其發射頻率約為2kHz至20kHz。其他揚聲器，如大音量揚聲器和全頻揚聲器，覆蓋的頻率范圍更廣。不過，由于它們對較低和較高頻率范圍的再現能力有限，或在保真度方面有潛在問題，因此往往無法產生具有沖擊力的音頻。

但揚聲器并不是唯一的聲音傳感器類型。麥克風的功能與揚聲器正好相反。麥克風（或者更通俗地說，聲音探測器）會對傳感器表面的機械振動刺激做出反應，并產生相應的電信號。由于這些信號通常功率很低，因此經常使用音頻放大器來提高麥克風信號的增益，以實現更好的重現或轉換。

什么是隱形音頻系統

在可聽頻率范圍之外，還有低于可聽范圍的聲音（稱為次聲波），以及高于可聽范圍的聲音（稱為超聲波）。次聲波一般指0.1Hz到20Hz之間的聲音，大多數人聽不到，但如果聲音足夠強，就能感覺到。次聲波也是一個很有用的頻率范圍，可用于監測地震，通過大量的土壤進行地質研究，以及通過心沖擊描記術和心臟振動描記法研究心臟力學。 關于次聲波的另一個有趣現象是，大象利用次聲波進行遠距離交流，因為在這個頻率范圍內，長波長的聲音比高頻率的聲音更能高效地穿過稠密的大氣層。需要注意的是，天然和人造系統通常需要相當大的體積才能產生如此低的聲音頻率。

與次聲波相反，超聲波的頻率范圍超過20kHz，波長比大多數人能聽到的頻率更短。這些極短的聲音頻率在大氣中會迅速衰減，因此其傳播范圍有限。不過，超聲波頻率也會從許多表面（包括人體和動物組織）反射出來。因此，超聲波傳感器和傳感系統被用于醫療超聲機器，對人體內部結構進行非侵入式觀察。出于同樣的原因，蝙蝠使用超聲波進行回聲定位，因為這些高頻聲波也會從昆蟲的身體結構和大多數固體物體上反射出來。

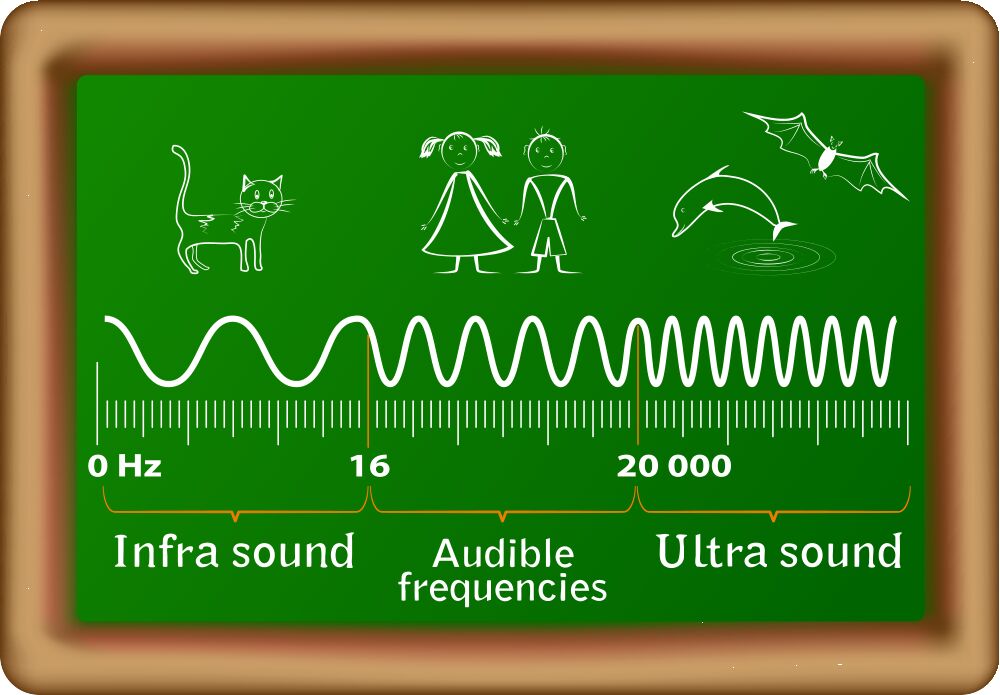

大多數人都聽不到次聲波和超聲波頻率（圖2）。不過，次聲波如果足夠強，就能夠感覺到。許多自然現象和人類活動會同時產生次聲波和可聽聲音，這是體驗的重要部分。想想附近發生雷擊時的雷聲，噴氣式飛機起飛時在機艙內的感覺，以及地震時的“轟鳴聲”。

圖2：聲波圖。（圖源：designua/stock.adobe.com）

這些看不見的聲音是一種內在的直觀體驗，但作為許多娛樂系統整體體驗的一部分，它們常常會被忽視。而在電影院、音樂會以及現代沉浸式虛擬現實 (VR) 和增強現實 (AR) 娛樂系統中卻相反，這些系統專門配備了次聲波傳感器或大功率低音炮，讓用戶不僅能聽到聲音，還能感受到聲音。

家庭音響/娛樂系統中的觸覺傳感器

對有些人來說，這可能聽起來像是很奇特的音響系統設置。但它其實相對來說更簡單，有很多方法可以將這些隱形音頻系統集成到家庭音響/娛樂設備中。從本質上講，隱形聲音傳感器只是娛樂設備中安裝的次聲波或可聽聲音傳感器，能讓用戶感受到來自傳感器的振動。大型影院和音樂表演場所使用巨大的低音炮來達到這種效果，而游戲控制器配備振動功能也已有幾十年的歷史。只需將傳感器安裝到用戶座椅的結構或支撐部件上，就可以將觸覺傳感器集成到家庭音響/娛樂設備中。 使用一套觸覺和聲音傳感器甚至可以產生更豐富的物理刺激感，超越單純的 "低音震撼 "音響系統。

家庭娛樂的這種演變就像過去許多家庭音響系統開始在整個聆聽環境中加入額外的揚聲器一樣，每個揚聲器都由更多的內部揚聲器元件組成。這些揚聲器元件設計用于在特定頻率范圍內更準確、更悅耳地產生更高保真的聲音，它們被布置在周圍環境中，以確保更強的沉浸感和更完美的聽覺體驗。

將次聲波傳感器和觸覺傳感器納入這種家庭音響/娛樂裝備，可帶來更豪華的體驗，并能提供更深的沉浸感。隨著游戲室和家庭影院中VR/AR裝備的出現和日益普及，越來越多的用戶正在尋找各種方法來增強他們的游戲、觀賞或聆聽體驗，使其更加逼真或至少更加令人興奮。甚至有專為VR/AR裝備設計的座椅系統，集成了大量電子元件，讓用戶能夠更加輕松地進入廣闊的VR/AR體驗空間。

要用隱形聲音增強家庭音響/娛樂系統，用戶可以用電子元件升級他們的座椅、娛樂裝置或佩戴的設備，這些電子元件由娛樂系統的低頻范圍音頻輸出提供信號，例如杜比系統中的低頻音效 (LFE) 聲道。這些系統的工作方式與低音炮大致相同，但在某些情況下，其頻率甚至比低音炮還低，從而增強了用戶所能感受到的隱形音頻頻譜。

結語

隱形音頻系統很可能是家庭音響/娛樂領域的下一個風口，因為人們越來越喜歡在家里而不是影院看電影，而且VR/AR系統的應用也在不斷增加。隱形音頻技術已經存在了幾十年，但在家庭音響/娛樂系統中仍較為罕見。隨著家庭游戲和娛樂的不斷發展，用戶對座椅和互動系統的需求也將與娛樂同步增長。
