在這篇文章中，小編將為大家?guī)韮煽?a href="/tags/MOSFET" target="_blank">MOSFET驅動電路設計。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、驅動電路

驅動電路的基本任務，就是將信息電子電路傳來的信號按照其控制目標的要求，轉換為加在電力電子器件控制端和公共端之間，可以使其開通或關斷的信號。對半控型器件只需提供開通控制信號，對全控型器件則既要提供開通控制信號，又要提供關斷控制信號，以保證器件按要求可靠導通或關斷。

驅動電路隔離技術一般使用光電耦合器或隔離變壓器（光耦合；磁耦合）。 由于 MOSFET 的工作頻率及輸入阻抗高，容易被干擾，故驅動電路應具有良好的電氣隔離性能，以實現主電路與控制電路之間的隔離，使之具有較強的抗干擾能力，避免功率級電路對控制信號的干擾。

二、電源模塊中常見的兩款MOSFET驅動電路

1：電源IC直接驅動MOSFET

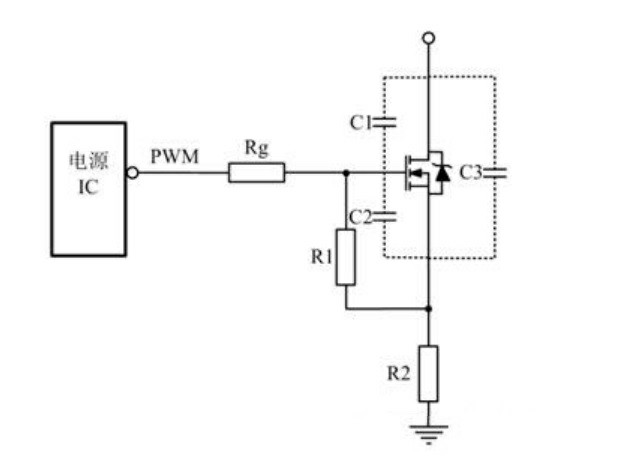

圖 1 IC直接驅動MOSFET

電源IC直接驅動是我們最常用的驅動方式，同時也是最簡單的驅動方式，使用這種驅動方式，應該注意幾個參數以及這些參數的影響。第一，查看一下電源IC手冊，其最大驅動峰值電流，因?yàn)椴煌酒?qū)動能力很多時候是不一樣的。第二，了解一下MOSFET的寄生電容，如圖 1中C1、C2的值。如果C1、C2的值比較大，MOS管導通的需要的能量就比較大，如果電源IC沒有比較大的驅動峰值電流，那么管子導通的速度就比較慢。如果驅動能力不足，上升沿可能出現高頻振蕩，即使把圖 1中Rg減小，也不能解決問題！ IC驅動能力、MOS寄生電容大小、MOS管開關速度等因素，都影響驅動電阻阻值的選擇，所以Rg并不能無限減小。

2：電源IC驅動能力不足時

如果選擇MOS管寄生電容比較大，電源IC內部的驅動能力又不足時，需要在驅動電路上增強驅動能力，常使用圖騰柱電路增加電源IC驅動能力，其電路如圖 2虛線框所示。

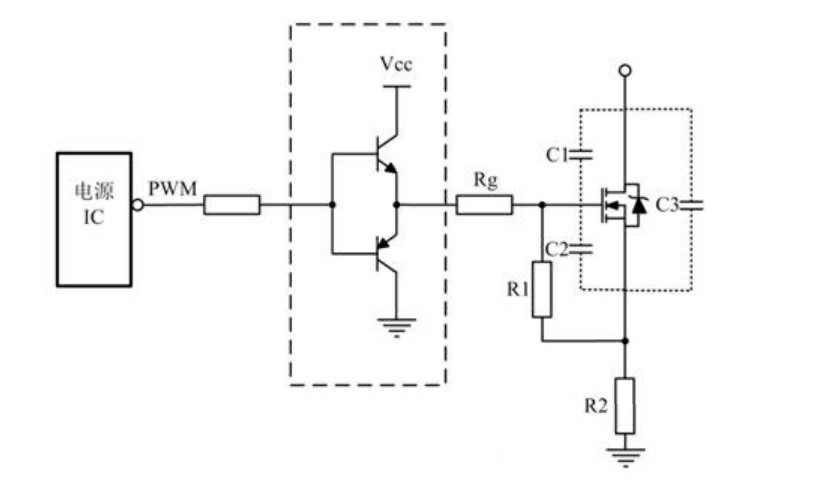

圖 2 圖騰柱驅動MOS

這種驅動電路作用在于，提升電流提供能力，迅速完成對于柵極輸入電容電荷的充電過程。這種拓?fù)湓黾恿藢?dǎo)通所需要的時間，但是減少了關斷時間，開關管能快速開通且避免上升沿的高頻振蕩。

以上就是小編這次想要和大家分享的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
