本文中，小編將對MOSFET驅動電路設計予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、驅動電路

驅動電路(Drive Circuit)，位于主電路和控制電路之間，用來對控制電路的信號進行放大的中間電路（即放大控制電路的信號使其能夠驅動功率晶體管），稱為驅動電路。

驅動電路中一般需要要采取隔離措施，主要看考慮的是安規問題，驅動電路副邊與主電路有耦合關系，而驅動原邊是與控制電路連在一起， 主電路是一次電路，控制電路是ELV電路， 一次電路和ELV電路之間要做加強絕緣，實現絕緣要求一般就采取變壓器光耦等隔離措施。

二、2款MOSFET驅動電路設計

1、驅動電路加速MOS管關斷時間

圖 1 加速MOS關斷

關斷瞬間驅動電路能提供一個盡可能低阻抗的通路供MOSFET柵源極間電容電壓快速泄放，保證開關管能快速關斷。為使柵源極間電容電壓的快速泄放，常在驅動電阻上并聯一個電阻和一個二極管，如圖 1所示，其中D1常用的是快恢復二極管。這使關斷時間減小，同時減小關斷時的損耗。Rg2是防止關斷的時電流過大，把電源IC給燒掉。

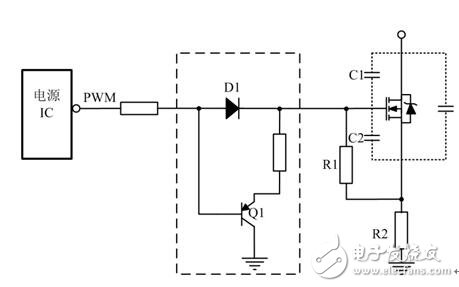

圖 2 改進型加速MOS關斷

在第二點介紹的圖騰柱電路也有加快關斷作用。圖2電路中，用三極管來泄放柵源極間電容電壓是比較常見的。如果Q1的發射極沒有電阻，當PNP三極管導通時，柵源極間電容短接，達到最短時間內把電荷放完，最大限度減小關斷時的交叉損耗。與圖 1拓撲相比較，還有一個好處，就是柵源極間電容上的電荷泄放時電流不經過電源IC，提高了可靠性。

2、驅動電路加速MOS管關斷時間

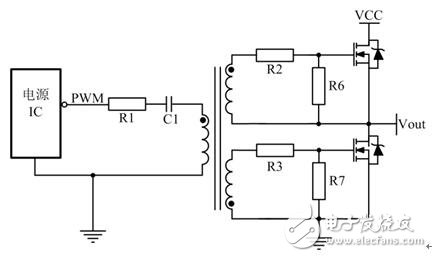

圖 3 隔離驅動

為了滿足如圖 3所示高端MOS管的驅動，經常會采用變壓器驅動，有時為了滿足安全隔離也使用變壓器驅動。其中R1目的是抑制PCB板上寄生的電感與C1形成LC振蕩，C1的目的是隔開直流，通過交流，同時也能防止磁芯飽和。

除了以上驅動電路之外，還有很多其它形式的驅動電路。對于各種各樣的驅動電路并沒有一種驅動電路是最好的，只有結合具體應用，選擇最合適的驅動。
