根據世界集成電路協會（WICA）2023年的報告，全球半導體市場總規模達到5301億美元，而其中中國市場的規模為1553億美元，占據了27.1%的份額。多年來，中國穩居全球最大的半導體消費市場地位，伴隨著人工智能技術在各行業的深入應用，新的應用領域正在為半導體行業創造全新的增長空間，全球半導體產業也即將迎來新一輪的蓬勃發展。

作為全球領先的半導體解決方案提供者和嵌入式系統領域的佼佼者，瑞薩電子高度重視中國市場，連續第三年亮相中國國際進口博覽會，并帶來多款核心產品及解決方案的展示，其中部分產品屬首次在中國市場亮相。這些創新技術和解決方案體現了瑞薩在智能化、可持續性和物聯網領域的領先優勢，旨在為中國市場的企業和消費者提供更智能、更高效的科技體驗；為中國的智能化進程以及綠色可持續發展貢獻力量。

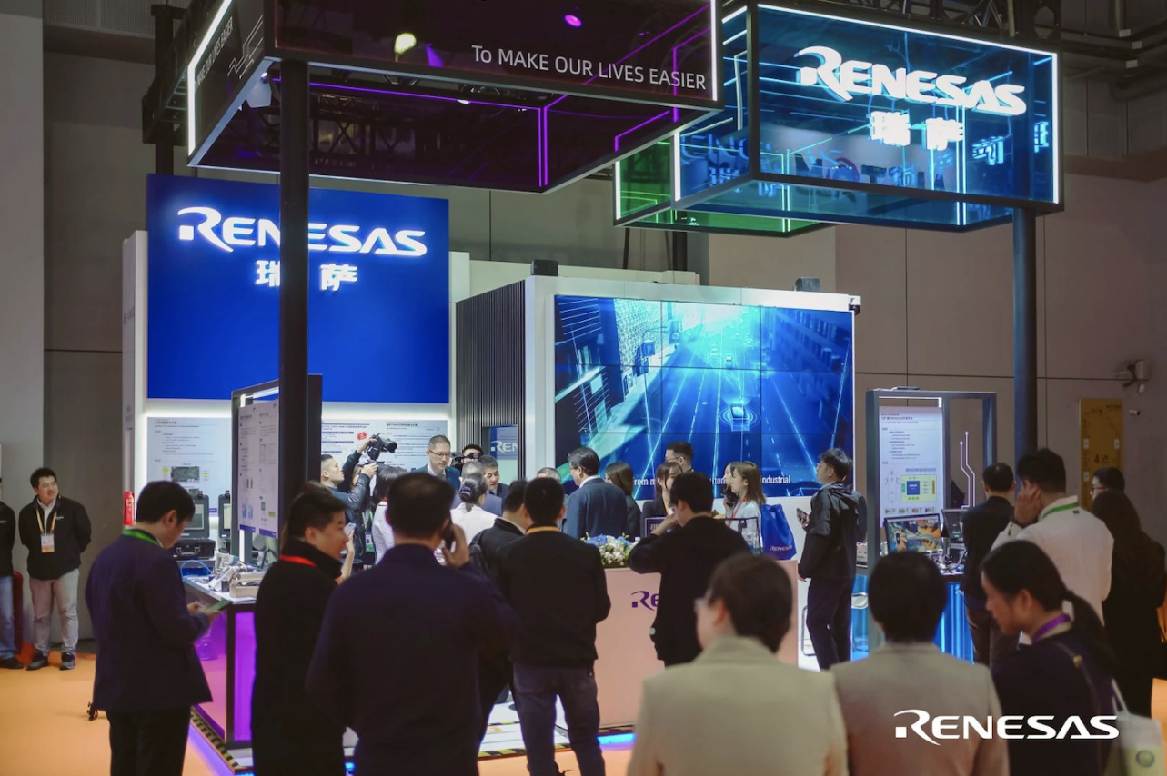

我們有幸在進博會期間參觀了瑞薩電子的展臺，在現場瑞薩電子的工程師們就重磅展品們進行了精彩的介紹。下面將挑選其中部分demo，來展開進行分享。

端側AI賦能工業應用發展

人工智能正在改變游戲規則，特別是在邊緣設備領域。在工業領域，越來越多的模型經過優化已經可以在工業場景中實現成熟應用，提高整個工業生產運維效率。

【RZ/V2H 多分類目標檢測方案】

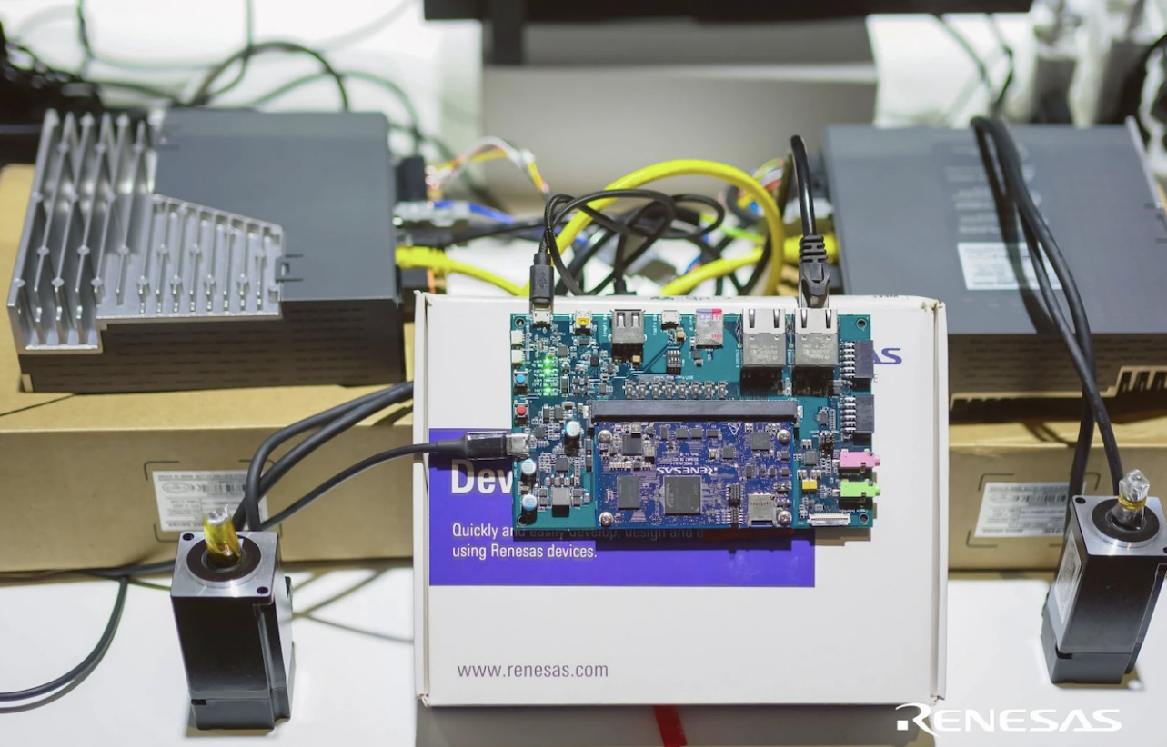

瑞薩的 RZ/V2H 多分類目標檢測方案基于高算力的四核視覺 AI 微處理器（MPU）RZ/V2H，配備了瑞薩專有的新一代動態可重配置處理器 DRP-AI3 及 Cortex-R8 實時處理器。這款處理器具有出色的算力和低功耗特性，能夠在無需冷卻風扇的情況下完成復雜的實時物體識別和推理任務，非常適合需要高性能動態計算和實時性保障的應用場景，例如工廠自動化中的自主機器人和機器視覺應用。

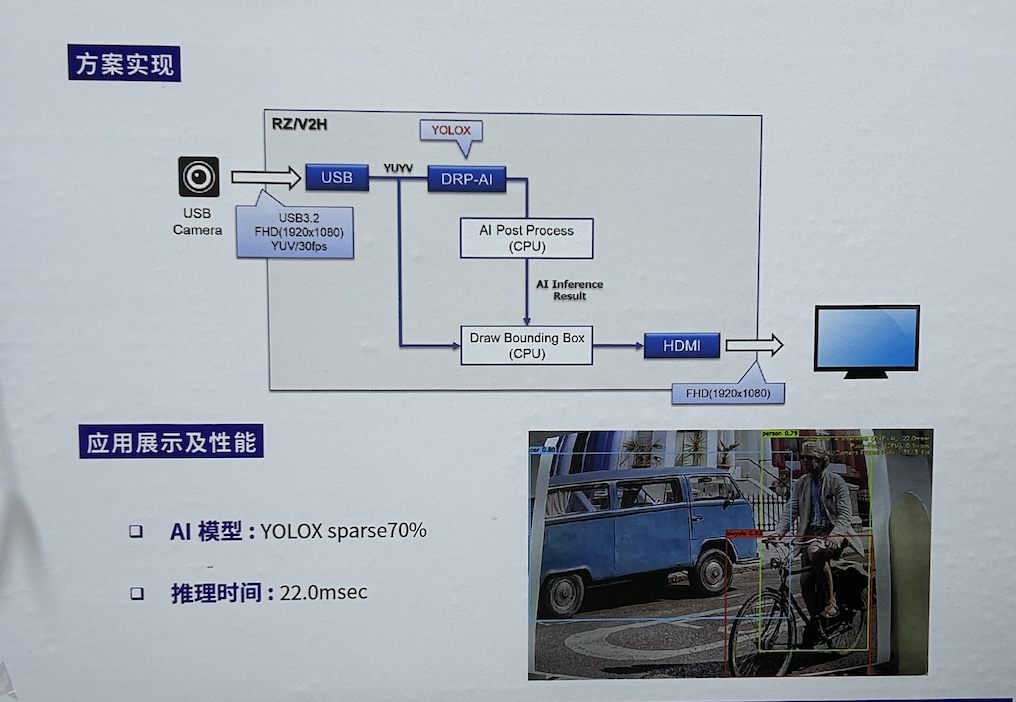

在方案實現上，RZ/V2H 通過 USB 相機采集視頻，利用 DRP-AI 進行 AI 推理并繪制邊框，最后通過 HDMI 輸出檢測結果。在現場的demo演示中，YOLOX 模型的稀疏版本（70% 稀疏度）被應用，其推理時間僅為 22.0 毫秒。整個流程展示了 RZ/V2H 處理器在高算力和低功耗條件下實現復雜目標檢測的實時性和高效性，特別適用于工業自動化和機器視覺等應用。

【馬達異常檢測AI套件】

馬達是工業應用中最為常見的設備之一，數量巨大而且品類繁多。預測維護一直是一個痛點：人工過度維護會造成資源浪費，而突發的電機故障導致的罄機會給產線造成巨大損失。

瑞薩展示了一整套的馬達異常檢測AI套件，該方案適配多種 MCU，無需額外傳感器即可實現電機異常檢測，極大地降低了應用成本，可靈活部署在各種工業應用場景中。

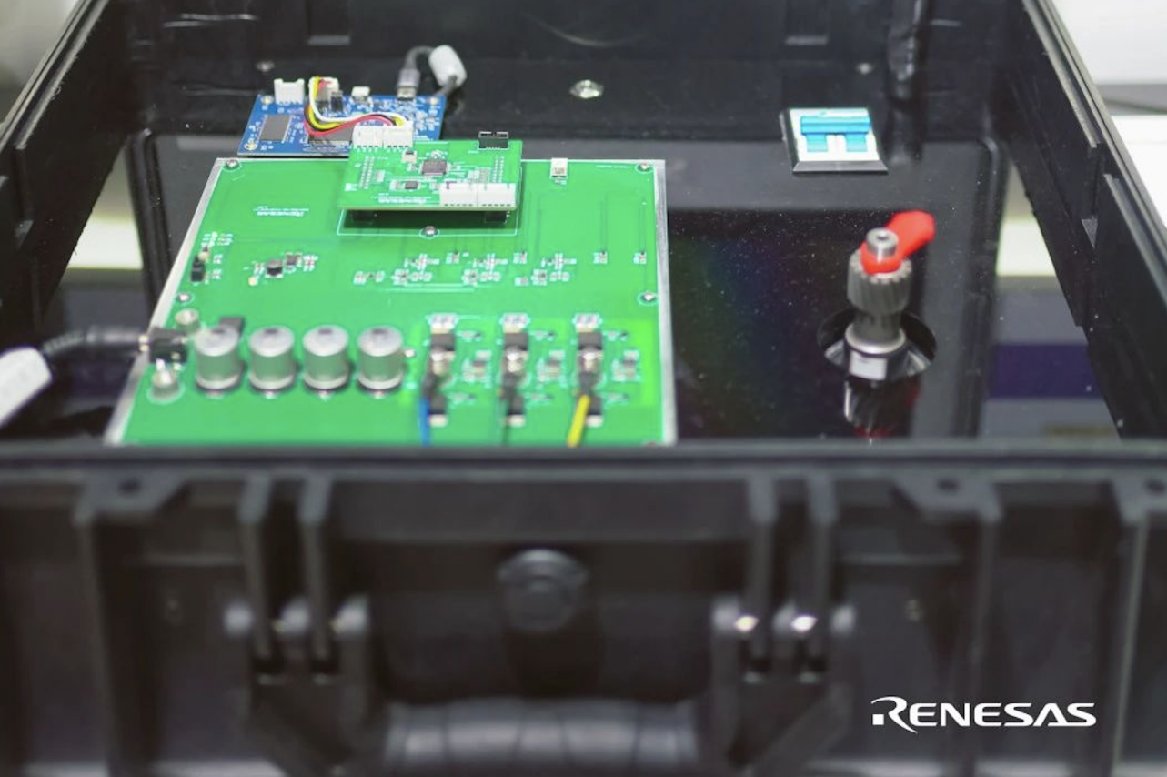

現場demo展示了方案的具體實現結構。電機通過相位輸入至逆變器，再由無傳感器矢量控制算法進行監測，并通過 UART 接口將相位誤差等信號傳輸至 Reality AI 推理引擎。推理引擎會提取特征值，進行機器學習推理和決策平滑，最終判定電機狀態是否平衡，實現異常檢測功能。

通過瑞薩的 Reality AI 工具，能夠?qū)崿F(xiàn)高效的數據采集與分析，生成 AI 模型，從而對電機異常情況進行精準檢測。這套 AI 模型僅需 20KB Flash 和 9KB RAM，推理時間短至 3.5 毫秒，且精確度高于 90%。

此外，方案實現簡便易用，不需要掌握復雜的 AI 底層技術。用戶僅需使用簡單的 Python 腳本在 PC 端進行數據收集，基于圖形化工具組件進行數據導入、特征值提取和 AI 模型生成。這樣即使沒有豐富的 AI 技術經驗，也能夠完成模型的部署和應用。

【基于RA4T1的大功率BLDC電機控制方案】

大功率BLDC電機控制方案的難點主要體現在精準控制與高效能的兼顧上。由于大功率電機的輸出電流和轉矩大，因此在高速、低速甚至零速的情況下實現平穩控制，要求控制算法具備極高的精度和響應速度。此外，如何在復雜的工況下保持低噪聲和高效率，避免電機過熱和系統不穩定，也是設計中的一大挑戰。

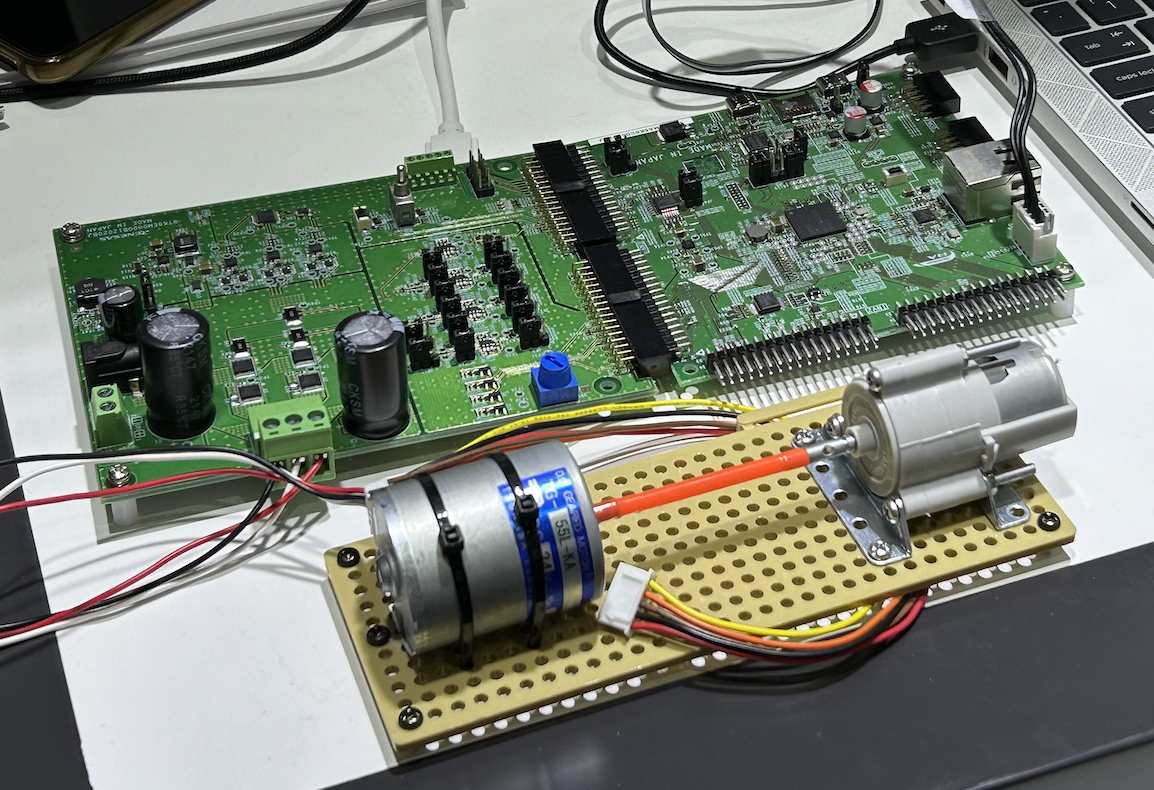

瑞薩基于專用電機控制微控制器（MCU）RA4T1，推出了一款適用于多種應用的大功率、全速率范圍的 FOC（磁場定向控制）電機控制方案。該方案適用于電動工具、家電和工業控制等領域，通過創新的磁鏈觀測和高頻注入算法，支持從高速、低速到零速的全速率范圍控制，具備大功率輸出能力，同時實現低噪聲和平滑控制，表現出卓越的控制性能。

在硬件配置方面，RA4T1 MCU 采用高性能 Arm Cortex-M33 內核，主頻為 100MHz，支持 16-bit 的多功能增強型 PWM 定時器、5V 兼容的 GPIO 接口和三路 12-bit ADC 保持器，同時內置 PGA 和比較器。此外，該方案還搭載硬件三角函數單元（TFU）、CAN FD、I3C 等豐富的通信接口，進一步提升了系統的控制能力和擴展性。

為了簡化設計和提升適應性，整套解決方案提供了整套軟硬件的參考設計，帶有磁鏈和高頻注入算法以實現全速率范圍的 FOC 控制，支持高達 72V/100A 的電機輸入。模塊化的設計使 MCU 控制板、逆變器板和通信板能夠靈活搭配，并通過瑞薩的 workbench 開發工具快速適配不同的電機參數，幫助開發者加速設計過程并實現高效的電機控制。

“墻到電池”一體化：240W 48V輸出的USB PD整體解決方案

在物聯網的主題中，最受關注的是“240W USB PD3.1氮化鎵整體電源方案”，憑借著240W 48V的亮眼參數，這一demo吸引了無數觀眾駐足。

傳統上，墻插電源、充電器和電池管理系統（BMS）往往分離設計，各自負責不同的電源管理功能?！皦Φ诫姵亍钡囊惑w化方案將這些環節整合在一起，能夠?qū)崿F(xiàn)更高的轉換效率，減少能量損耗。同時，全流程集成可以在電源、充電器和電池之間實現無縫通信，更好地管理功率分配與充電速度。

據現場工程師介紹，此款USB PD3.1 EPR 240W的全范圍電壓參考設計，旨在提供從墻到電池的完整解決方案，適用于高功率輸出需求的設備。這一方案支持高達240W的功率輸出（48V，5A），能夠為多種高功率應用設備，如筆記本電腦、電動工具、電動自行車等提供穩定的電力供應。

該demo的主要設計組件包括三大系統，分別是：240W 零電壓開關 ZVS PD3.1 EPR 48V 電源方案（EBC10286）、240W USB Type-C 電源系統參考設計（RTK-251-ERPSinkCharger）、以及電池電量計評估模塊（RAJ240100 Filefish EVM）。

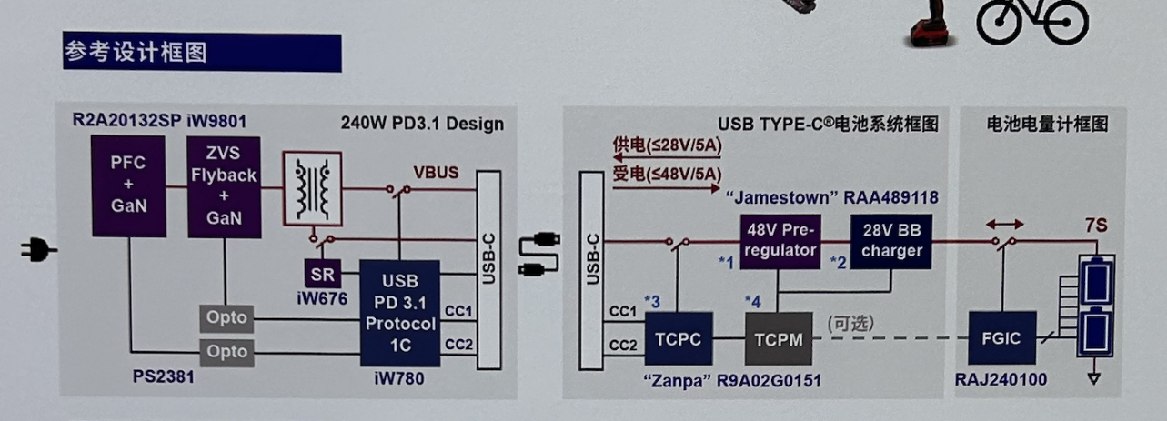

在具體實現上，包括 240W 的 PD3.1 電源設計模塊和 USB Type-C 電池系統框架兩部分。在 240W 電源設計中，采用了 PFC GaN 和 ZVS Flyback GaN 的電路結構，結合 PD3.1 協議控制器實現高效的電源管理。在電池系統部分，采用 48V 預穩壓和 28V 升降壓充電電路，搭配電池電量評估模塊（FGIC）來監控電池狀態，確保電池的高效充電和安全性。

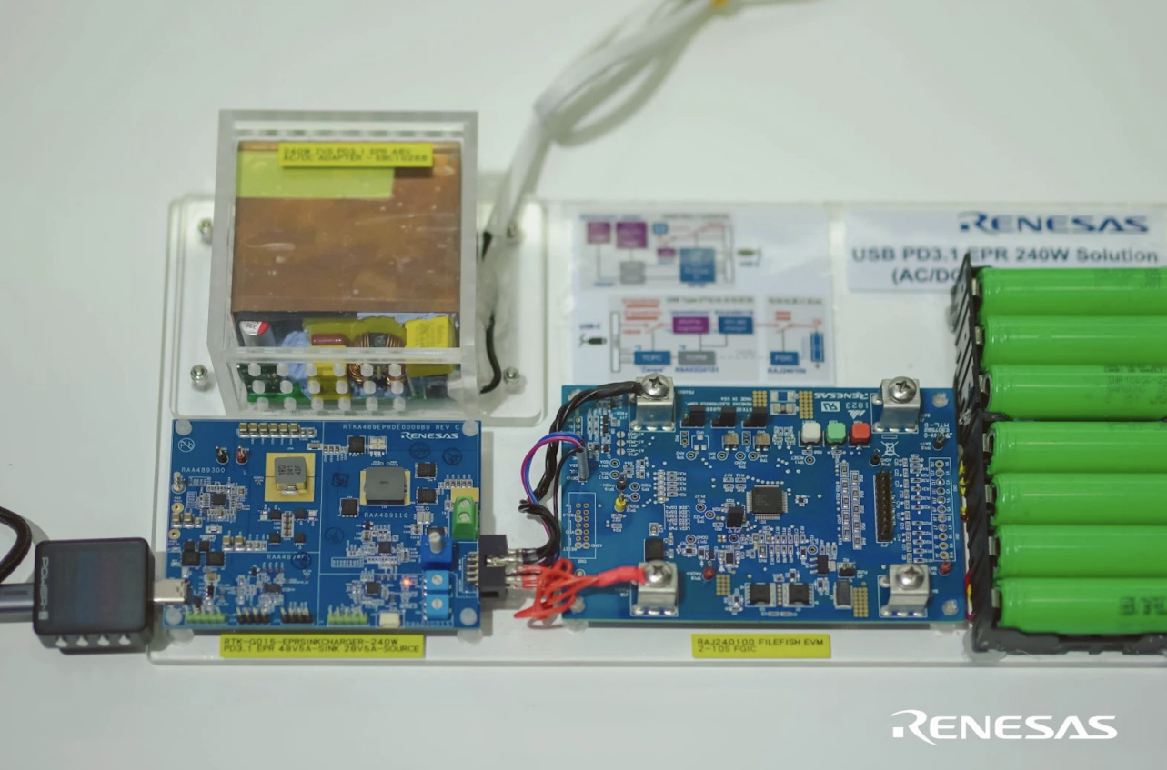

現場的demo展示了從交流輸入（220V AC）到電池端的完整電路實現，支持 USB PD3.1 的 EPR 48V/5A 輸出，并展示了系統各組件的實際布局。這一方案為高功率 USB PD3.1 EPR 應用提供了高效、可靠的解決方案，助力設備制造商提升產品的充電速度和穩定性。

這種USB PD的“墻到電池”的解決方案不僅在技術上提升了充電的效率和安全性，還通過標準化、智能化設計，優化了用戶體驗，推動了環保與可持續發展。它代表了未來電力傳輸和管理的一體化趨勢，或?qū)⒊蔀楦黝惔蠊β试O(shè)備首選的充電方式。

可拓展ADAS平臺+多合一動力域控，助力汽車智駕升級和效能優化

在汽車主題上，瑞薩電子帶來了諸多重磅展品，包括了可擴展的ADAS與自動駕駛開發平臺、多合一動力域控混合解決方案、前大燈照明域解決方案等。

【多合一動力域控混合解決方案】

多合一動力域控制系統解決方案，適用于各類電動汽車的動力域空設計。通過將牽引逆變器、DC/DC 轉換器、車載充電器（OBC）、電源分配單元（PDU）、PTC 加熱器和電池管理系統（BMS）集成在一個系統內，該解決方案提供了從 MCU、PMIC 到功率元件（SiC、IGBT、MOSFET、門驅動器、位置傳感器）等關鍵組件的一站式支持，簡化了電動汽車動力系統的集成與設計。

該方案整合了動力域中多個功能單元，有效減少了 ECU 數量和系統連接點，降低了整體系統的體積和重量。此外，通過提高集成度，還降低了電磁干擾（EMI）和熱管理的復雜性，從而提高了系統的可靠性和運行效率。

整個方案采用瑞薩 RH850/U2B 家族的 一顆MCU就可以進行控制，其高兼容性和擴展性適用于平臺化開發，能夠顯著降低 BOM 成本，簡化軟件開發和維護成本。通過支持 OTA 升級，該系統還提升了長期的維護效率。

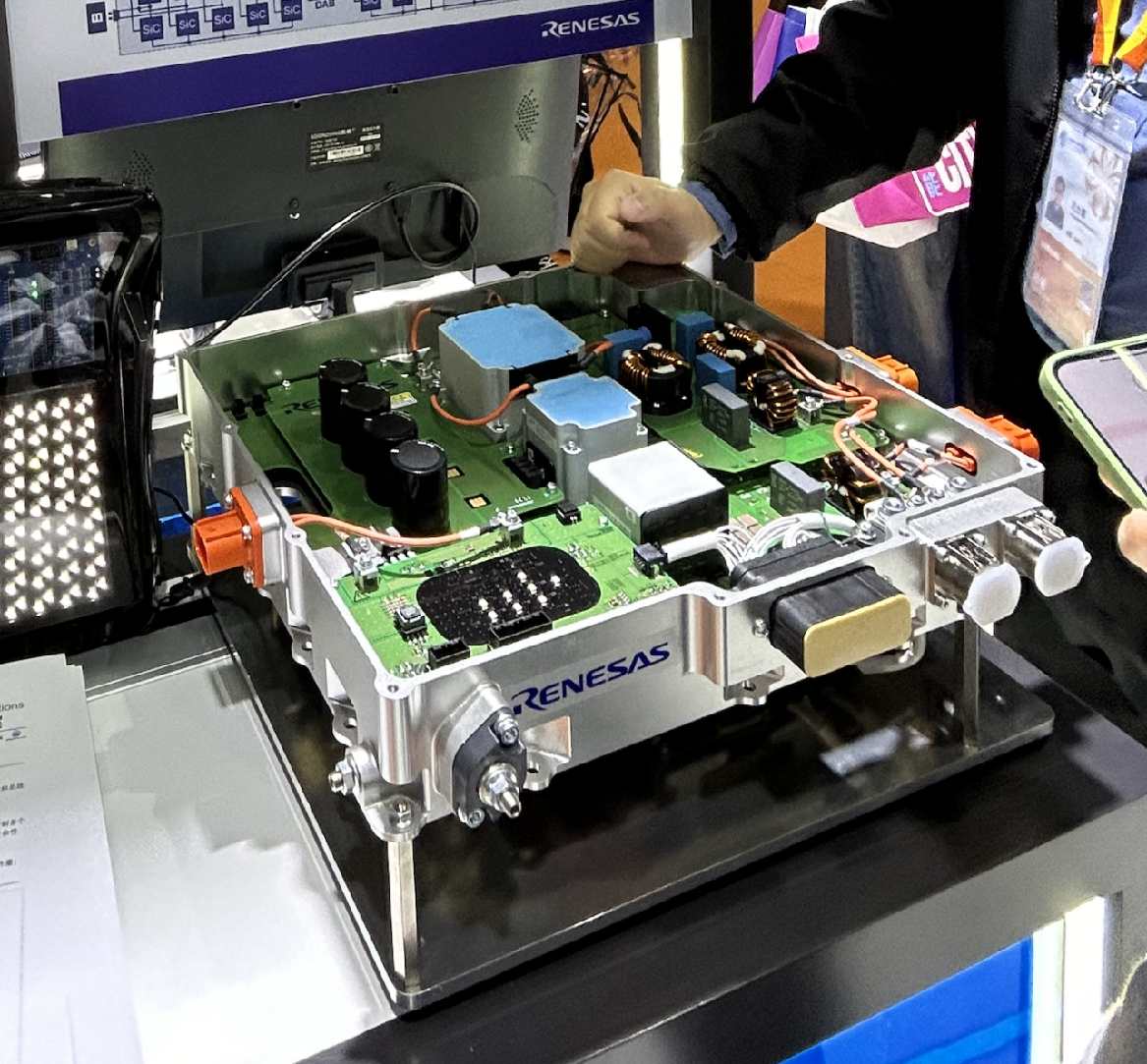

根據現場demo演示，8 合 1 的動力系統集成包括齒輪、馬達、逆變器、OBC、DC/DC、PDU、PTC 加熱器和 BMS，所有模塊通過共享的 PMIC 和 MCU 進行集中控制。為了進一步優化空間和散熱效率，系統設計了共享的水冷外殼，同時減少了高壓線路的數量。這種設計不僅減少了布線的復雜度，還提升了系統的散熱性能，有助于長時間的穩定運行。

瑞薩多合一動力域控制系統解決方案憑借其高度集成、低成本、高效率和模塊化設計，為電動汽車的動力系統提供了一個創新的集成化選擇，幫助整車廠商降低設計復雜度，加快開發周期，提高產品競爭力。

【可擴展 ADAS/AD 開發平臺】

可擴展ADAS方案可以為Tier 1和OEM們提供一體化、高安全性和靈活擴展的自動駕駛平臺，幫助其能夠加速多層次產品的開發周期、降低成本，并支持多級別自動駕駛需求，為產品提供更高的市場適應性和未來升級能力。

瑞薩電子的可擴展 ADAS/AD 開發平臺是基于 R-Car V4 產品系列，旨在滿足從行車到泊車、從低級到高級自動駕駛系統的一體化控制需求。該平臺內置專用的深度學習和計算機視覺處理器，能夠在滿足嚴苛性能要求的同時控制功耗，適用于多種自動駕駛應用組合。此外，平臺還支持最高等級的功能安全，符合 ASIL D 等級，滿足最新的 NCAP 法規要求，確保自動駕駛系統的安全性。其靈活的傳感器配置和擴展性，使其能夠適配 L2 及更高級別的自動駕駛需求，通過連接外部 AI 加速處理器，還可以實現 BEV轉換等復雜的圖像處理，提供了更高的擴展性和適應性。

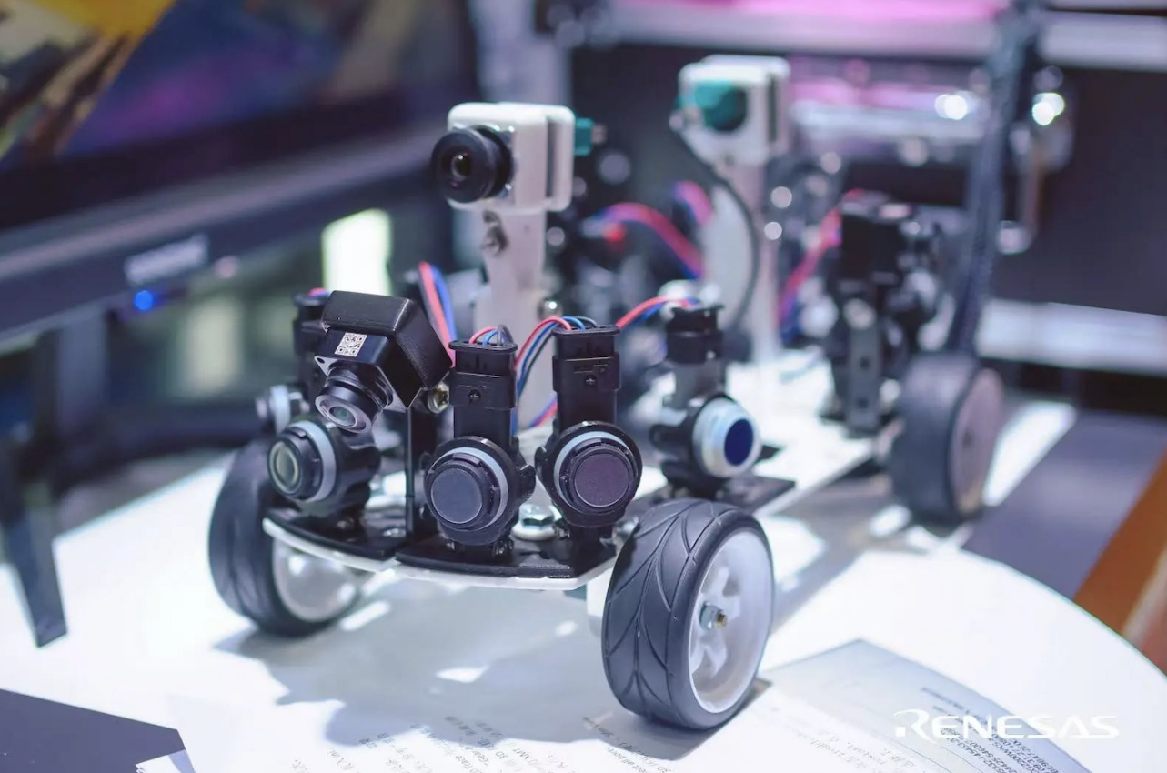

現場的demo展示了一輛智駕汽車上典型的傳感器布置和系統連接?？梢钥吹杰囕v周圍安裝了多個攝像頭和雷達傳感器，包括 8M 前視攝像頭、2M 后視攝像頭、3M 頂視攝像頭等，通過 R-Car V4 芯片集成的 NPU（神經處理單元）進行數據處理，生成 360 度的環境感知信息。平臺支持前后左右的多種視角組合，通過解串器（DeSer）和 CAN 總線進行數據傳輸。

由于R-Car V4平臺集成了豐富的接口，包括公共和私有 CAN、SPIGPIO、DSIETH 等，因此非常易于與其他汽車電子設備進行高效通信。多傳感器的布局和數據融合能力，使該平臺能夠支持不同等級的自動駕駛需求，并為開發者提供高擴展性的硬件基礎，為自動駕駛系統的開發提供了高性能、安全性和兼容性的解決方案，能夠加速 L2 及以上級別自動駕駛系統的落地。

結語

在第七屆進博會上，瑞薩電子展示的多款先進的工業、物聯網和汽車解決方案，突顯了其在智能化、可持續發展和物聯網領域的領先地位。尤其是端側 AI 應用、智能電機控制、240W USB PD 充電方案以及面向汽車的多合一動力域和可擴展 ADAS 解決方案，不僅在技術上體現了高效能與高集成度，也在市場需求中帶來了更廣泛的應用可能性。

可以預見，隨著瑞薩電子與中國企業的深入合作，這些創新技術將為中國市場的智能化進程和綠色可持續發展注入新的動力，推動整個行業邁向更加智能和環保的未來。
