碳化硅 (SiC) MOSFET 因其技術固有的特性(例如高電壓能力、較低的導通電阻、耐高溫操作以及相對于硅更高的功率密度)而越來越受到電源系統設計人員的歡迎。因此，基于 SiC 的轉換器和逆變器是電池供電車輛 (BEV)、可再生能源以及需要最高效率的所有其他應用的最佳選擇。

意識到這些改進的功能，設計人員需要使用可靠的工具和方法來估計損失，這些損失決定合適的冷卻系統，并最終影響整體效率。事實證明，與基于線性近似的最常見數值技術相比，這種方法可以顯著提高預測精度。

設備級和系統級模型：優缺點

有兩種不同的損失估計模型。

器件級模型旨在開發 MOSFET 器件的廣泛數學開關模型，該模型考慮電容、跨導、體二極管反向恢復以及與封裝和布局相關的寄生電感等參數，利用數據表信息或直接測量。 特別是就 SiC MOSFET 而言，這些工具經過改進，可考慮更寬的工作溫度和更高的頻率能力。

一般來說，所提出的模型通常表現出高度的復雜性并依賴于器件參數，這些參數應通過測量來確定，因為它們并不總是在供應商的數據表中提供。因此，提出了完全基于現有數據表參數的修改模型。例如，通過使用數據表中顯示的有限信息，已經針對零電壓開關 (ZVS) 拓撲探索了結電容的線性化及其對損耗預測保真度的影響。

相比之下，系統級模型針對應用進行了強烈調整，并利用來自 MOSFET 制造商提供的數據表或?qū)嶒灲Y(jié)果的數據。然而，由于半導體供應商提供的信息既不能詳盡，也不能代表整個 SiC MOSFET 的工作條件，因此損耗計算模型的構建方式是用低復雜度函數對輸入數據進行插值，以捕獲測試條件。 Onsemi 的 Elite Power Simulator 和 Wolfspeed 的 SpeedFit? Design Simulator 是基于這種方法的模型的兩個示例。

總之，由于對器件開關行為的良好描述，器件級模型非常準確，使其適用于各種操作條件而沒有任何限制。無論如何，模型的復雜性構成了挑戰，因為其計算成本以及需要額外的表征來估計寄生元件。

系統級模型允許設計人員在所需精度和計算成本之間達到可接受的權衡。無論如何，運行系統級模型都需要制造商的實驗數據集，這些數據集源自 SiC 供應商制定的特定電源電路布局。此外，最終用戶無法獲得雜散電感和電容等寄生參數。所有這些都由于對電源轉換器中能量損耗的高估而變得更加復雜，這僅僅是由于必須處理有限數據表信息的線性近似例程。

多項式和樣條插值

一般建議的方法作用于數據集的數值，以執行臨時擬合程序，其中可能包括多項式或樣條插值，有望更準確地估計能量損失。即使在特定架構(即由 Wolfspeed 開發的帶有半橋配置的 SiC MOSFET C3M0032120Jl 的評估板)中對其進行調試，該方法也相當通用。

更詳細地說，基于雙脈沖測試 (DPT) 對這些 SiC 器件進行了表征，以實驗性地重現輸入數據集以運行損耗模型并考慮評估板的固有寄生參數。作為最后一步，我們進行了直接基準測試，將 Wolfspeed 產生的數值與所提出的損耗模型獲得的結果進行比較。

順便說一句，樣條插值是一種強大的數值算法，用于使曲線通過給定的數據點集變得平滑。樣條插值有助于規避高階多項式插值的缺陷，這些缺陷有時會導致過度振蕩行為，從而導致在一些較小的間隔內輸入數據的不同圖形表示。樣條插值通過使用復合多項式(樣條)而不是在整個感興趣的區間內定義的單個高階多項式來避免振蕩。常見的樣條類型包括線性、二次和三次樣條。三次樣條曲線特別受歡迎，因為它們提供平滑性和靈活性。

新提出的損失模型

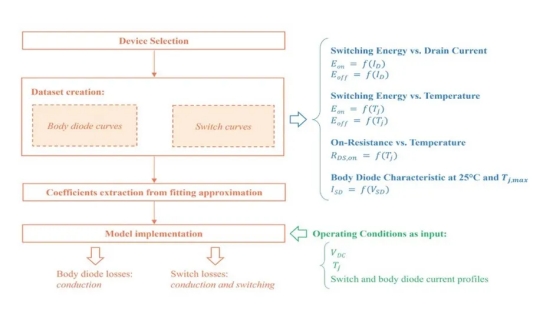

圖 1 顯示了識別建議方法的流程圖。還值得注意的是，該模型適用于其他功率器件，無論它們是氮化鎵 (GaN) 上的硅。

圖 1：預測通用 SiC 功率轉換器能量損耗的流程圖

選擇目標 SiC 器件后，在給定漏源電壓 VDS 的情況下，通過實驗確定導通 (Eon) 和關斷 (Eoff) 開關能量損耗，作為漏極電流 ID 和結溫 Tj 的函數;這也可以使用可用的數據表信息來完成。實際上，對于 1200V SiC MOSFET，大多數數據表顯示了當 Tj 等于 25°C 時，600V 和 800V 下的 Eon 和 Eoff 曲線與 ID 的關系。不同的是，Eon 和 Eoff 與 Tj 的關系僅在 VDS=800V 和固定 ID 下進行表征，通常與最大連續漏極電流一致。

關于傳導損耗，它們所依賴的導通電阻 RDS(on) 用柵源電壓 Vgs、ID 和 Tj 來表示，其中 Vgs 通過選擇適當?shù)臇艠O驅動器來設置。輸入數據集通過添加第三象限(反向?qū)▍^(qū))中的典型體二極管電流-電壓特性(ISD、VSD)來完成，通常提供三個不同的 Tj 值。更具體地說，25°C 和最大允許結溫 Tjmax 下的特性在特定應用規定的工作范圍內線性化。此過程可以識別零電流時的電壓 Vt0 以及兩個 Tj 值時二極管的動態電阻 Rd。

通過實施非線性插值，包括多項式或樣條方法，可以細化特征曲線的形狀，使得能量損失估計比最常見的線性插值更準確。之后，根據與特定電源轉換器相關的開關和體二極管的直流母線電壓 (VDC)、Tj 和電流分布等工作條件，開發的模型評估總傳導損耗(對于晶體管開關和體二極管)和晶體管開關損耗。例如，晶體管(下標“t”)和體二極管(下標“d”)的導通損耗可表示為：

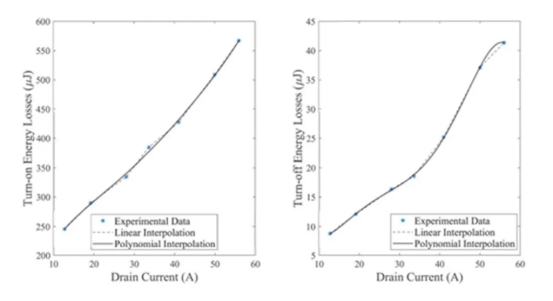

P cond,t = RDS(on) * I 2 rms,t和 P cond,d = V t0 * I av + R d * I 2 rms,d，其中兩個 I rms代表均方根值晶體管和二極管電流，Iav 表示平均電流。例如，圖 2 顯示了 VDC=600V 和 Tj=28°C 時的 Eon 和 Eoff 曲線與 ID 的關系，比較了線性插值與多項式插值和實驗數據。

圖 2：在不同條件下執行 DPT 并使用常見線性和多項式運算進行插值后獲得的實驗數據集

對比分析及結論

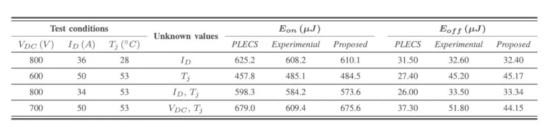

為了驗證所提出的損耗模型，使用了 Plexim 的 PLECS(分段線性電路仿真)工具作為參考。這樣的工具代表了基于能量損失特性的線性近似的通用數據集。通過使用 PLECS 執行 DPT、提出的損耗模型和實驗生成的數據，在 Eon 和 Eoff 方面獲得的結果總結在圖 3 的表格中。具體而言，考慮了四種場景，包括 VDC 的未知值(700V )、ID (34A、36A) 和 Tj (53°C)，其中實驗數據集中沒有可用信息。

還考慮了未知值的不同組合來研究對開關能量損耗結果的特定或組合影響。事實上，與當前文獻和致力于電力電子設計的數值工具執行的最常見的線性近似不同，用于解決 SiC 器件數據表中的有限信息，所提出的損耗模型已得到強調，因為已經實現了較低的估計誤差所提出的模型在所有被視為案例場景的操作條件下。

圖 3：所提出方法的 Eon 和 Eoff 結果與 PLECS 和實驗值的比較
