基于GY-906紅外溫度模塊的樹莓派PICO 2動力溫度槍
大家好，歡迎回來。這里有一些有用的東西。
PICO溫度槍項目是一個自己動手的溫度槍項目，使用PICO 2和GY-906紅外溫度傳感器采集溫度讀數，并將其顯示在SSD1306 124x32 OLED屏幕上。
目標是使用PICO 2和GY-906 (MLX90614)從零開始創建一個開源的功能溫度槍，GY-906是一種非接觸式紅外溫度傳感器，精度為±0.5°C。
它提供兩種輸出模式：PWM(脈寬調制)和SMBus (I2C)。10位PWM輸出的分辨率為0.14°C，而I2C接口的分辨率為0.02°C。我們現在使用I2C模式。
對于這個項目，我們創建了兩個變體：一個用于簡單設置的面包板版本和一個將所有組件連接到漂亮PCB上的原型PCB版本，使整個設置更容易和更實用。
對于這個項目的版本2，我們將設計一個定制的PCB，帶有溫度槍式外殼作為外殼和板載電池組。
目前，本文將介紹面包板和原型PCB版本的基本設置和構建過程，因此讓我們開始這個項目。
材料要求
這些是在這個項目中使用的組件。
?PICO 2
?GY-906紅外溫度傳感器
?OLED顯示屏124x32
?跳線
?按鈕開關
?電路試驗板
?PCB原型
?PICO 2的母頭引腳
?連接電線
?用于測試的熱、冷介質

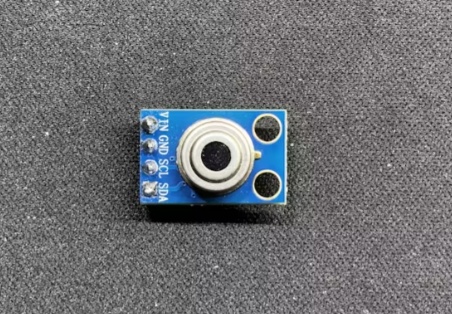

GY-906紅外溫度傳感器模塊
GY-906 (MLX90614)紅外溫度傳感器是一種非常精確和適應性強的設備，通常用于非接觸式溫度讀數。它的工作溫度范圍很廣，物體溫度范圍為-70°C至+380°C，傳感器溫度范圍為-40°C至+125°C。
該傳感器精度高，分辨率為0.02°C，環境溫度精度為±0.5°C。
該傳感器的雙輸出技術(PWM和I2C)允許在各種應用中的多功能性。用戶可以使用10位PWM輸出和I2C接口獲得0.14°C和0.02°C的分辨率。
它可以在3.3V到5V的電壓范圍內正常工作。
這種傳感器采用紅外技術來確定表面的溫度，而不需要進行物理接觸。這在不能直接接觸的情況下尤其有益，例如移動物品、敏感表面或有害化合物。
有趣的事實：在COVID期間，這些傳感器通常用于制造溫度槍。
所有物體都會發出紅外光，這是溫度的函數。紅外溫度傳感器檢測物體發出的紅外輻射，將其轉換為電壓，處理該信號以計算溫度，然后通過I2C接口將該信息傳遞給微控制器。
這種非接觸式方法可以實現準確可靠的溫度測量，而無需與被測量對象進行物理接觸。
PCBWAY Giftshop
至于采購GY906溫度傳感器以及我們在這個項目中使用的PICO 2，我們從PCBWAY的禮品店得到了它們。
PCBWAY禮品店是一個在線市場，在那里你可以以正價獲得各種電子模塊和電路板，或者你可以使用PCBWAY貨幣，也就是所謂的豆子。
從PCBWAY訂購一些東西后，您可以獲得豆子作為獎勵積分，或者您也可以通過在PCBWAY社區發布任何項目來獲得豆子。
此外，PCBWAY正在組織一場PCB徽章制作比賽，以紀念其成立11周年，邀請設計師和制造商通過設計徽章來展示他們的創造力，以慶祝公司的傳統并展望大膽的未來。參賽者必須將元素“PCBWay”和數字“11”納入其設計中，并可以使用PCB， PCB+SMT/THT或PCB+3D打印技術。提交的作品可以在評論中發布，通過電子郵件發送，或者在社交媒體上以#PCBWay11BadgeContest的標簽分享。
獎品包括現金、PCBway優惠券和所有合格參賽作品的免費原型設計服務。
試驗板的版本

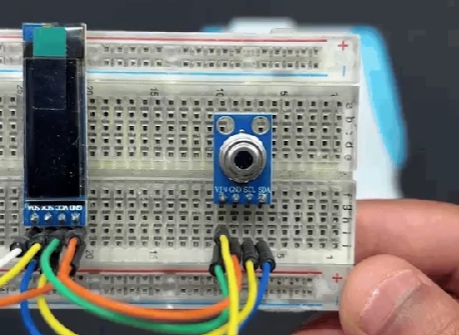

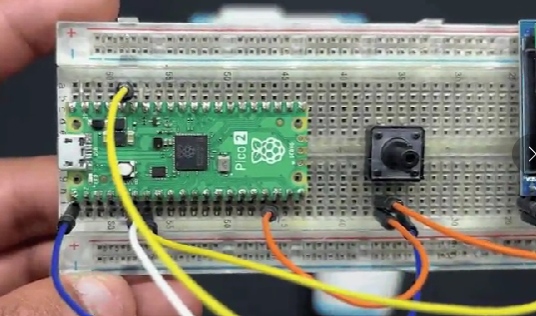

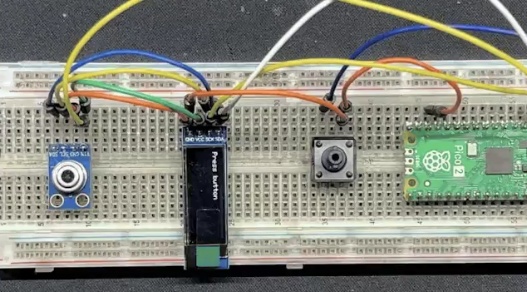

我們通過設置面包板版本開始項目。我們首先將所有四個組件放在面包板上：PICO 2，開關，OLED屏幕和溫度傳感器。

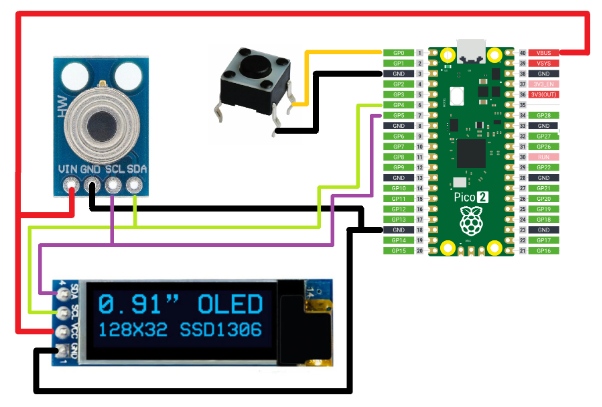

接下來，我們將PICO的GND連接到開關1輸入;OLED屏幕的GND同樣連接到PICO和溫度傳感器的GND。
接下來，我們將顯示器和溫度傳感器的VCC連接到PICO的5V電源。
然后將按鈕的第二個終端連接到GPIO0。
現在，我們將PICO的I2C， GPIO4 (SDA)和GPIO5 (SCL)并聯連接到顯示器和溫度傳感器的SDA和SCL引腳。
連接好電線后，我們將主代碼輸入到設備中，它只顯示按下按鈕時溫度傳感器測量到的當前溫度。
代碼
這是這個項目的代碼，它很簡單。
項目代碼首先啟動與GY-906傳感器的接觸并請求溫度數據。傳感器然后返回16位原始溫度讀數，通過應用計算tempData * 0.02 - 273.15將其轉換為攝氏度。
當你按下按鈕時，代碼從傳感器讀取溫度并顯示在OLED面板上。此外，按鈕狀態和溫度值被發送到串行監視器進行故障排除。
在使用此草圖之前，請確保您已經安裝了OLED屏幕庫。
臨時PCB版本

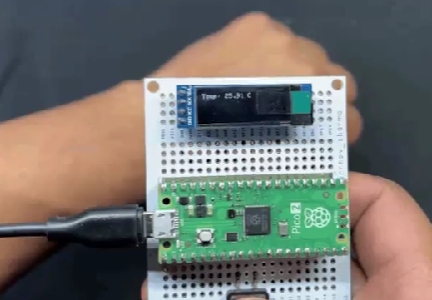

我們現在正在準備臨時PCB版本，其中包括將所有組件安裝在我們的特殊原型PCB上并將它們連接起來以創建一個工作原型。

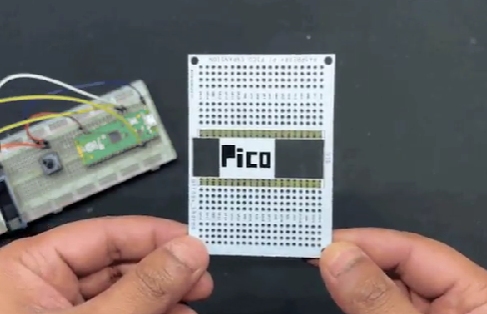

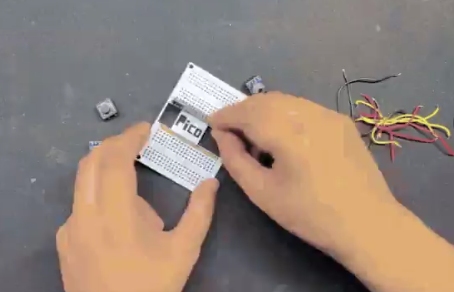

?要安裝PICO 2，我們首先將母頭引腳放在PCB上。
?然后將OLED屏幕和開關放置在頂部。
?我們將溫度傳感器連接到PCB的背面。
?在安裝完所有組件后，我們開始使用連接線將它們的焊盤連接在一起。我們首先將所有組件的GND連接在一起。
?接下來，我們將5V的PICO連接到溫度傳感器和OLED面板的VCC。
?PICO的SDA (GPIO4)和SCL (GPIO5)現在分別連接到溫度傳感器和OELD屏幕的SDA和SCL引腳。
?最后，我們將GPIO0添加到按鈕終端。

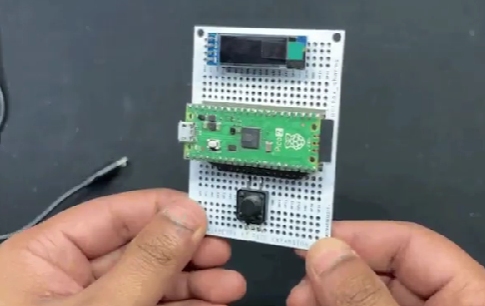

接線過程現在已經完成，我們的溫度槍的原型電路已經準備好了。
結果/結論

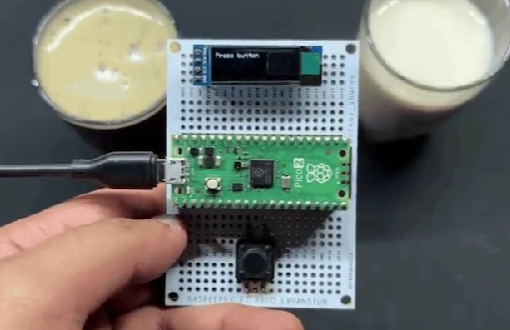

這個基本但有用的項目的最終結果是一個工作溫度槍，顯示使用GY-906傳感器檢測到的熱輻射介質的溫度。對于精確的表面溫度測量，通常推薦大約1厘米的距離，但這取決于介質的大小和比例。

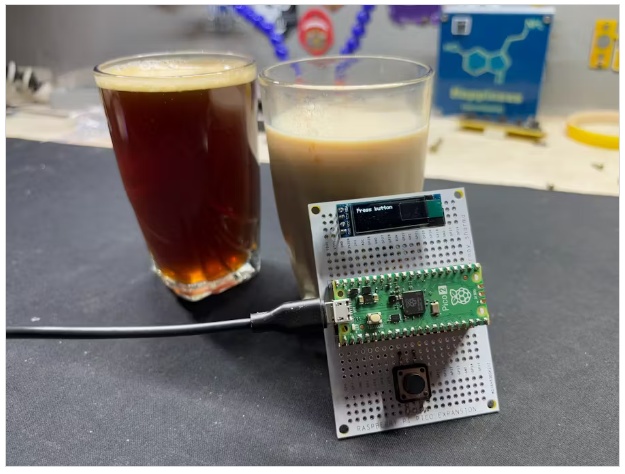

為了對這臺設備進行最后的測試，我們制作了兩種不同的咖啡：一種是熱黑美式咖啡，另一種是冷咖啡。首先，我們測量了熱咖啡，得到了45°C的溫度讀數。接著，我們從冷的介質，也就是冷的咖啡中取讀數，它的溫度是二十?dāng)z氏度。冷咖啡不太冷，熱咖啡不溫不熱。
溫度槍原型已經開始工作，我們現在可以計劃該項目的第二次迭代，它將采用熱槍3D打印外殼，并包括一個帶有鋰電池的定制PCB，使設置更方便，更便于使用。

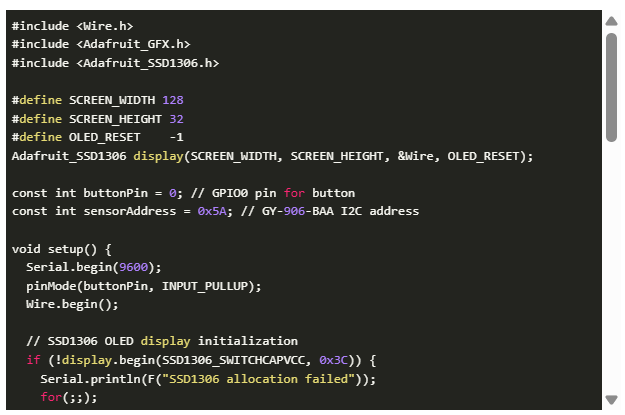

代碼
#include
#include
#include
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
const int buttonPin = 0; // GPIO0 pin for button
const int sensorAddress = 0x5A; // GY-906-BAA I2C address
void setup() {
Serial.begin(9600);
pinMode(buttonPin, INPUT_PULLUP);
Wire.begin();
// SSD1306 OLED display initialization
if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
for(;;);
}
display.display();
delay(2000); // Pause for 2 seconds
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(SSD1306_WHITE);
display.setCursor(0, 0);
display.print("Press button");
display.display();
}
void loop() {
int buttonState = digitalRead(buttonPin);
Serial.print("Button State: ");
Serial.println(buttonState);
if (buttonState == LOW) { // Button is pressed when LOW with INPUT_PULLUP
Serial.println("Button Pressed");
float temperature = readTemperature();
Serial.print("Temperature: ");
Serial.println(temperature);
display.clearDisplay();
display.setCursor(0, 0);
display.print("Temp: ");
display.print(temperature);
display.print(" C");
display.display();
} else {
display.clearDisplay();
display.setCursor(0, 0);
display.print("Press button");
display.display();
}
delay(100);
}
float readTemperature() {
Wire.beginTransmission(sensorAddress);
Wire.write(0x07);
Wire.endTransmission(false);
Wire.requestFrom(sensorAddress, 3);
int16_t tempData = Wire.read();
tempData |= Wire.read() << 8;
float temperature = tempData * 0.02 - 273.15;
return temperature;
}
本文編譯自hackster.io
