針對工業自動化與智能設備領域，極海正式發布性能優異的GHD3125R 36V三相電機專用柵極驅動器，專為提升電機控制專用技術而設計，具有高功率密度和效率，可有效提升系統性能與可靠性，廣泛適用于手持設備、小功率水泵、落地扇、低壓吊扇、空氣凈化器、循環泵、電動工具等直流無刷電機應用。

GHD3125R是一款用于驅動P/N MOS功率管的36V三相柵極驅動IC，支持寬范圍工作電壓5.5V~30V ，提供3.3V/5V邏輯輸入兼容，實現與不同邏輯電平電路工作。

新產品低待機功耗可顯著降低待機狀態時的電力消耗，實現節能；在特定電壓下，具備不同的輸出電流能力，如在Vsup=24V時，HO輸出電流為+260mA/-80 mA，LO輸出電流為+50 mA /-240 mA。

集成LDO，為芯片內外部提供電力支持

GHD3125R集成了5V 低壓差線性穩壓器LDO，其帶載能力為60mA，可為芯片內部邏輯電路與外部MCU供電，并且LDO具備重載啟動保護功能，對于防止瞬態過流、保護電路、提高系統穩定性與安全性起到關鍵作用，同時幫助客戶有效節省系統成本。

多重保護功能設計，為系統安全保駕護航

GHD3125R內置多種保護功能，其中電源欠壓保護UVLO，可避免芯片因欠壓出現各種故障；直通防止功能，可防止不必要的直通情況出現，以提升電路的安全性與穩定性；啟動保護功能，有效確保芯片正常運行；過溫保護功能，防止芯片因過熱而損壞；內置400ns死區時間，可有效保護系統正常運行。

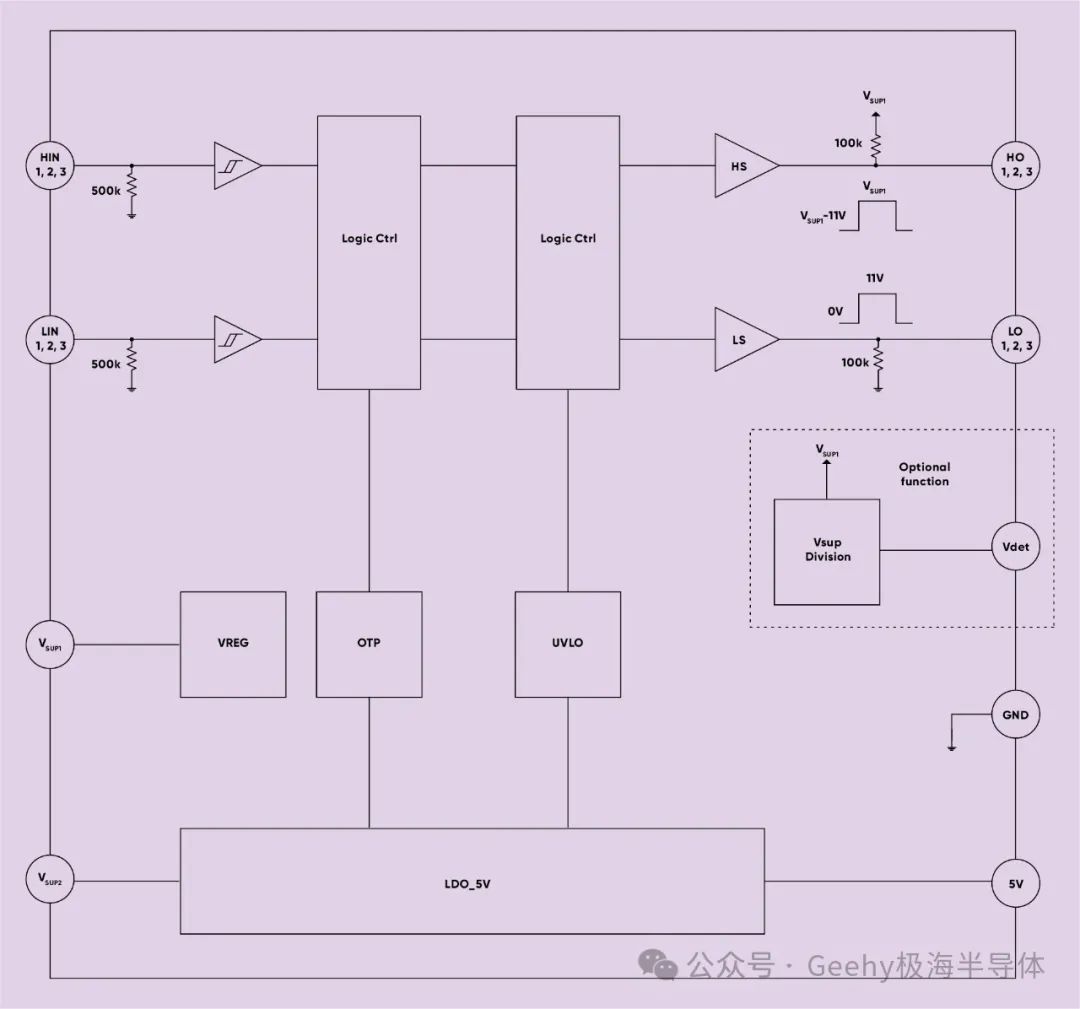

典型應用電路圖

高低側通道匹配，靈活應對多樣需求

GHD3125R采用高低側通道匹配設計，使芯片能同時滿足高側和低側功率半導體器件的驅動需求，有效提高系統靈活性和整體性能。

一站式方案設計，為各應用升級迭代賦能

極海為廣泛的電機應用提供靈活便捷、簡單易用的豐富軟硬件開發工具，以及資深電機團隊的技術支持，方便工程師開發及進行移植測試等，助力客戶項目快速實現升級迭代

GHD3125R芯片工作溫度范圍為-40℃~105℃，提供SOP16封裝，目前已正式投入量產供貨并開發派樣，索樣可聯系極海各辦事處銷售經理。
