引言

鐵路最初的雛形是沒有軌道電路的,但隨著列車數量的增加和運行速度的提高,火車事故率開始飛速上升,不能準確反映軌道是空閑還是占用是導致火車事故頻發的主要原因。為了檢查列車占用軌道的狀態,美國人魯賓遜于1870年發明了開路式軌道電路。

1994年,鐵道科學研究院提出了利用三阻抗法來測量軌道電路的一次參數,即通過測量軌道電路在短路狀態下的短路阻抗,在空閑狀態下的輸入阻抗和負載阻抗,求解軌道電路各個位置的參數。這種方法有很多弊端,比如短路阻抗、輸入阻抗和負載阻抗都是在不同的環境條件下測量出來的,因此電路參數變化和電源變化都可能會對求解的軌道電路參數結果產生影響。在這基礎之上 ,文獻中提出了用數字仿真的方法對軌道電路進行研究,該文獻指出,通過使用四端口網絡模型分析軌道電路工作狀態是一種比較有效的方法,采用的基本方法是基于邊界條件分析法建立軌道電路的數學模型,再通過非線性回歸方程建立軌道電路道碓泄漏模型,這種條件下的模型還分析了含有補償電容情況下軌道電路的工作狀態。

ZPW一2000A無絕緣軌道電路在軌道電路傳輸?shù)陌踩浴鬏旈L(zhǎng)度、系統的可靠性以及性價比、降低工程造價等方面都有所改善 ,本文將以其為對象 ,針對其各個部分進行建模研究。

1鐵路軌道建模

對于JTC(無絕緣軌道電路）的軌道部分,將y(l,x）和i(l,x）表示為時間l和位置x的電壓和電流,電壓和電流拉普拉斯變換 分別為V（s,x）和I（s,x）。

令δ足夠小,δ=dx>0,則對于圖1有以下兩個近似方程:

式中,Z0（s）=R0+sL0和y0（s）=G0+sC0分別表示在拉普拉斯域中 軌道的阻抗和導納密度（不僅包括電感和電容,還有鎮流器電 阻密度）。

該近似是由δ>0引起的。兩側相乘用δ一1表示兩個近似方程并且限制δ二0產生以下兩等式:

由此得出V（s,x）和I（s,x）滿足部分不同方程:

如果V（s ,x）被替換為I（s ,x）,同樣成立。公式（5）的通解形 式為:

根據V（s ,x）和I（s ,x）之間的關系 ,我們可以得到以下公式:

設給出的V（s,x）和I（s ,x）的邊界條件為:

另外如果有0=√Z0/y0,則有:

其中參數s在C1（s）、C2（s）、Z0（s）和s（s）中被省略。因此得到C1和C2:

當d>0時,同樣也可以表示為:

有 :

0 0

7tmp（s）可以表示為:

將式（10）代入上述等式后,得到7d,s（s）的表達式為:

軌道傳遞矩陣7d,s（s）滿足以下兩個特性:

2發送/接收電纜建模

可以采用與鐵路軌道相同的建模方法,但電感、電容和電阻密度均與鐵路軌道不同。因此 ,我們得到相應的發送和接收電纜的雙端口傳輸矩陣如下:

3電容器建模

電容器兩端連接兩個并聯軌道,如圖2所示。

因?yàn)関in（s)=vout（s)以及:

于是得到它們之間的表達式為:

對于電容為Ck的第k個補償電容,我們用v EQ \* jc3 \* hps10 \o\al(\s\up 6(nk（s）和v（s)分別表示輸入電壓和輸出電壓,IEQ \* jc3 \* hps10 \o\al(\s\up 6(nk（s)和I（s)分別為輸入電

流和輸出電流 。由此得到:

眾所周知,每個長度a8 的8R7中都有N個沿軌道均勻分布的補償電容 ,所以d=a8/N是相鄰補償電容器之間的距離。另外,補償電容和調諧區電路之間的距離是d/2。由于是雙軌,如果1<k<N,則第k和第k＋1個補償電容之間的軌道的雙端口傳輸矩陣 由r2d,yk（s）給出;如果k=C或k=N則為rd,yk（s）。結果獲得從發送 區調諧區電路到接收區調諧區電路的雙端口傳輸矩陣如下:

在齊次情況下 ,即 :

于是可以得到公式（22）:

根據公式（15）中的性質1）,可以表示為:

4變壓器建模

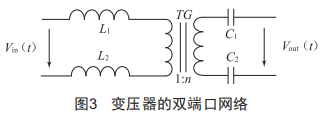

變壓器的雙端口網絡如圖3所示。

通過這個圖,我們有以下關系:

將前兩個方程代入最后一個方程可以得到:

因此 ,變壓器的雙端口傳輸矩陣是由公式（26）給出的:

注意:n要么是正整數,要么它的倒數正整數;最重要的是,發送和接收兩端是相反的。

5調諧電路建模

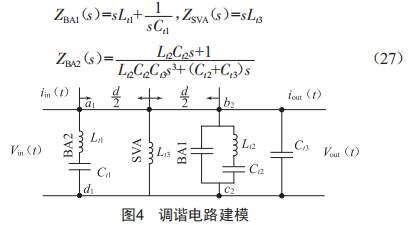

由圖4可以看出:

用前面的結果,我們得到了兩個端口的傳輸矩陣為:

因?yàn)閆EQ \* jc3 \* hps10 \o\al(\s\up 3(2≈C時,在JR7那些主要的頻率上,所以可以得到:

如果發送端和接收端上的調諧區域電路相同,則rlc（s)可用于每一端 。否則 ,在使用之前需要調整rlc（s)的參數。

6 結語

本文成功地對無絕緣軌道電路ZPW-2CCC進行了數學建模,并希望在以后對軌道電路的研究起到積極的作用。
