本文簡要說明為什么電流輸出DAC是行之有效且往往必不可少的解決方案。此外，本文還以Analog Devices推出的兩款I(lǐng)C：6通道14位的AD5770R和5通道16/12位的LTC2662為例，著重介紹了電流輸出DAC的有效使用方法。

DAC對比ADC

DAC是模數轉換器 (ADC) 的功能補充，但兩者面臨的挑戰卻截然不同。ADC的主要作用是在存在外部和內部噪聲的情況下，將未知的隨機輸入信號連續數字化，并將結果傳輸?shù)郊嫒莸奶幚砥鳌２煌贏DC，DAC的輸入是來自處理器的穩定且有界的數字信號，不存在信噪比 (SNR) 問題。然而，DAC輸出卻面臨驅動外部負載的挑戰，就電氣上而言，這或許更為困難。

電流輸出DAC對比電壓輸出DAC

某些傳感器和控制回路需要接入DAC來精確控制電流。這些應用包括揚聲器線圈、螺線管和電機;開環和閉環工業系統、科學系統和光學系統中與控制相關的設置;基本電阻加熱器或精密可調諧激光器;自動測試設備 (ATE) 探針刺激;用于電池充電的精密電流輸出;以及可調光 LED(圖1)。

這些往往都是低阻抗電阻、電感和磁性負載。雖然這些負載也可以由電壓驅動，但是電壓與端部效應的關系較為復雜，并且通常呈非線性。因此，對于這類傳感器而言，使用電流源更有效、更精確。

設計人員往往不太熟悉如何使用電流輸出DAC產生精密電流輸出。一種將傳統的電壓輸出DAC轉換為電流輸出器件的方法是，添加配置為電壓-電流 (V/I) 轉換器的輸出運算放大器(圖2)。

然而，采用這種方法需要在材料清單 (BOM) 和印刷電路板上添加更多有源和無源元器件，并且運算放大器必須具有良好的拉/灌電流能力，否則就必須使用MOSFET升壓。此外，由于添加了更多具有獨立規格的有源元器件以及無源元器件，因此整個輸出范圍和溫度范圍內的數字輸入/電流輸出傳遞函數的誤差預算就變得愈加困難。

變壓器通常被認為是將高速電流輸出DAC的互補輸出轉換為單端電壓輸出的最佳選擇,因?yàn)樽儔浩鞑粫?huì)增加噪聲,也不會消耗功率.盡管變壓器在高頻信號下表現良好,但它們無法處理許多儀表和醫療應用所需要的低頻信號.這些應用要求一個低功耗、低失真、低噪聲的高速放大器,以將互補電流轉換成單端電壓.此處展示的三個電路接受來自DAC的互補輸出電流,并提供單端輸出電壓.將后兩者的失真與變壓器解決方案進行比較.

差分放大器: AD8129和AD8130差分轉單端放大器(圖15)用于第一個電路(圖16).它們?cè)诟哳l下具有極高的共模抑制性能.AD8129在增益為10或以上時保持穩定,而AD8130則在單位增益下保持穩定.它們的用戶可調增益可以由, RF 和 RG.兩個電阻的比值來設置.AD8129和AD8130在引腳1和引腳8上具有很高的輸入阻抗,不受增益設置的影響.基準電壓 (VREF, 引腳4)可以用來設置偏置電壓,該偏置電壓被乘以與差分輸入電壓相同的增益.

方程1和方程2所示為放大器的輸出電壓與DAC的互補輸出電流之間的關系.端接電阻RT,執行電流-電壓轉換;RF 與RG之比決定了增益. VREF 在方程2中被設為0.

展示的是電路的無雜散動態范圍(SFDR),它是頻率的函數,采用DAC和AD8129,其中,RF = 2kΩ, RG = 221Ω, RT = 100Ω, 且VO = 8Vp-p, 兩個電源電壓對應的不同值.此處選擇了AD8129,因?yàn)樗峁┹^大的輸出信號,在G = 10時保持穩定,與AD8130相比,具有較高的增益帶寬積.兩種情況下,SFDR一般都要好于55dB,超過10MHz,在低電源電壓下,約有>3dB的改善.

單位增益下的運算放大器: 第二個電路(圖18)采用了一個高速放大器與兩個 RT電阻.該放大器只是通過, RT將互補電流I1和 I2, 轉換成單端輸出電壓, VO這個簡單的電路不允許以放大器為增益模塊放大信號.

方程3所示為VO 與DAC輸出電流之間的關系.失真數據通過與RT并聯的5pF電容進行測量

在電子系統中，數模轉換器芯片(DAC)的功能是將數字編碼轉換成一系列離散的階梯電壓或者電流，是模擬量輸出和控制的核心器件。雖然基本功能簡單，但市場上的DAC芯片型號繁多，了解其具體參數和內部結構對于DAC芯片的選型、系統的優化是很有必要的。通用型的DAC芯片大多用來輸出直流信號，精度較高(12~16bit)，速度較低(<10MHz),一般稱之為精密DAC。下面我們就結合DAC的指標，內部結構和應用需求，一點點揭開精密DAC的真面目。

一、DAC的指標

用戶選擇器件時，可能最關心精度、速度等有限幾個性能。但這些籠統的性能并非簡單的用DAC標稱位數和更新速度就可以表示。我們必須把系統的需求“翻譯”成正確的DAC指標，才能做出合理的選型。

DAC的“精度”，一般指DAC的靜態指標(噪聲歸在動態指標中)。而“速度”則對應DAC的動態指標。下面將分別介紹。

1.1DAC的靜態指標

靜態指標均基于實際DAC與相同位數的理想DAC之間的輸出曲線的比較。

首先我們來看DAC的輸出是不是足夠“直”，也就是線性度如何。DAC的線性度一般受芯片內部的半導體器件匹配度限制，比如電阻串的匹配，極限在10~12位左右，再高的話需要各種校準技術來處理。不同的DAC內部結構也對線性度有限制，R2R結構的DAC線性度極限能比R-string的更好(第二部分會涉及)。

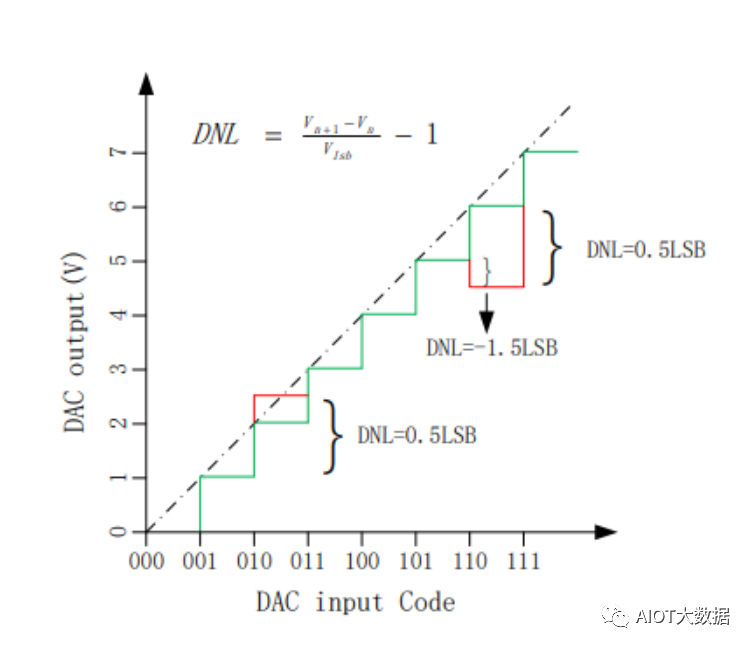

下面這兩張圖，表現出實際的三位DAC與理想的三位DAC輸出波形在線性度方面的差異(紅色為實際輸出曲線)：

DNL是微分線性度，指相鄰兩個輸出電平的差相對于理想值(1LSB)的偏差。datasheet中的DNL代表所有臺階中最大的偏差值。由上圖可以看到，如果出現DNL<-1LSB的現象，則DAC的輸出肯定是非單調的，也就是說數字編碼增加1，輸出不增加反而會下降。這一點在很多閉環系統應用中是不能接受的，如果DAC出現非單調的情況，則控制環路無法收斂。這時一般會選擇DNL<±1LSB的器件。

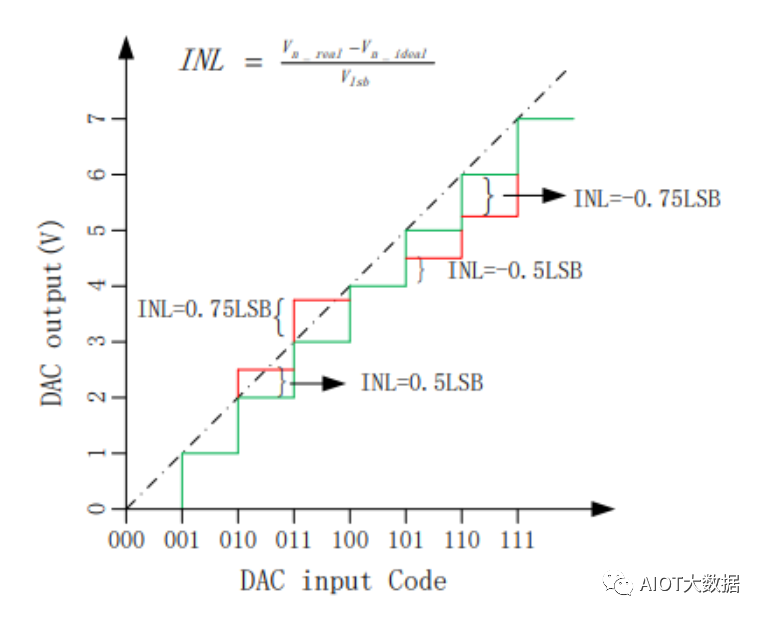

INL是積分線性度，指實際的輸出相對理想DAC的輸出之間的差異，所以也叫relativeaccuracy，用滿量程的百分比或者LSB來表示。理論上，某個編碼對應輸出的INL就是從第一個編碼到這個編碼所有的DNL的積分，也印證了“積分”這個名稱的含義。Datasheet中的INL(或者relativeaccuracy)代表所有輸出值最大的INL。這個指標用來衡量DAC輸出的準確度如何，應用比較廣。特別是在開環應用中，應當關注INL的指標。

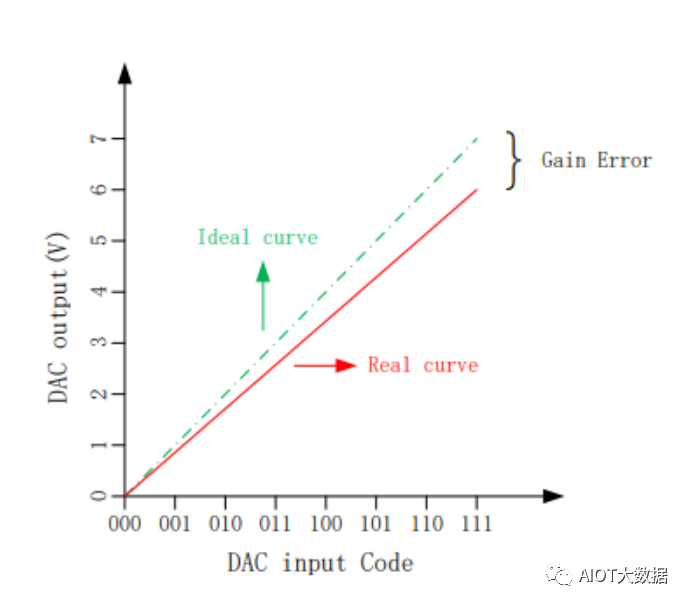

除了上面兩個線性度的參數，DAC的實際輸出曲線還存在其它幾種非理想特性，如下面兩圖所示：

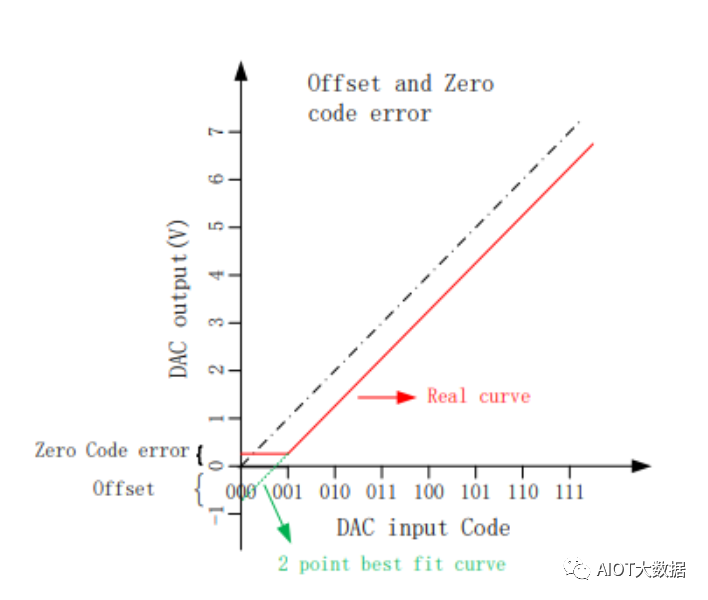

一個無限分辨率的理想DAC輸出特性應該是通過原點的一條直線，y=x(這里我們把DAC增益相對理想值歸一化成1),但實際的DAC輸出特性，用靠近首尾兩端的兩點擬合一條直線，特性一般是y=ax+b。其中，a代表DAC實際的輸出增益，即gain。其相對理想增益的偏差，即gainerror。b代表這條直線整體相對原點向上或者向下偏移的幅度，即offseterror

但實際DAC在code為0附近，輸出電壓也很低時，由于內部電路接近飽和(特別是帶輸出buffer的DAC)，會出現一定的非線性。所以DAC會有一個額外的參數來標定code為0時輸出的偏差，叫zerocodeerror.

另外gain，offset在不同溫度下也會產生變化，即gainshift,offseterrorshift。如果客戶對溫度特性很敏感，要特別關注這兩個指標。

特別要提醒的是，由于上面這幾項因素的影響，我們不能直接用DAC輸出曲線來計算DNL或INL，而必須將gainerror，offseterror計算出來并補償?shù)糁?，再去?jì)算DNL和INL。如果客戶要驗證芯片指標，還必須注意數據手冊中每一項指標的測試條件。大部分情況下，INL/DNL基于兩點法擬合直線的基礎上來測量。具體是哪兩點，一般在datasheet中都會注明。

1.2DAC的動態指標

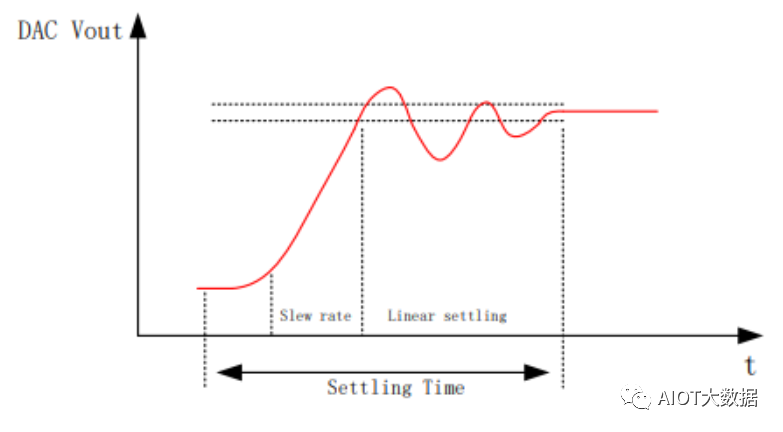

下圖是一個典型的DAC輸出從0附近跳到滿擺幅的輸出波形：

輸出從0到滿擺幅變化(或者特定的兩個差異較大的值)的總時間，稱為settlingtime。輸出主要經歷兩個階段，一是slewrate，二是linearsettling。slewrate反映了輸出大擺幅下的極限驅動能力，一般決定了輸出10%~90%變化的時間，。而linearsettling則主要取決于輸出節點的RC常數或者輸出buffer的帶寬。Settlingtime是用戶考慮精密DAC速度的重點參數。

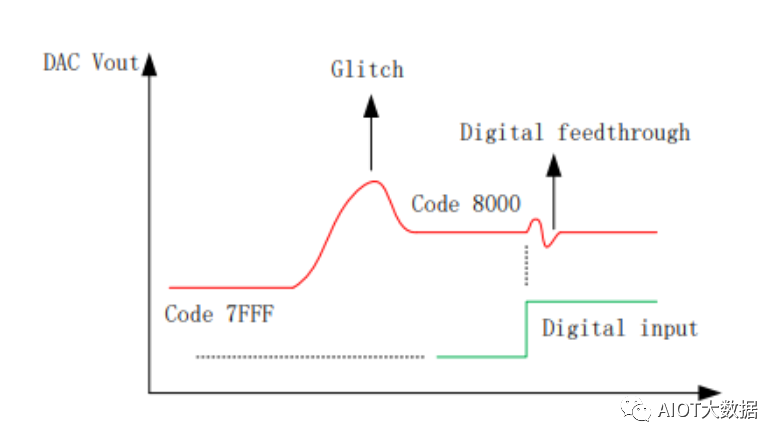

如果用戶對DAC輸出變化要求平穩不能有毛刺的話，則需要關注Glitch和Digitalfeedthrough兩個指標。

Glitch主要與DAC核心部分的開關有關。當內部開關從一個點切換到另一個點時，會受到寄生電荷以及開關切換不能理想同步的影響，從而造成輸出跳動。跳動的幅度和時間都是我們關注的對象，所以Glitch用nV*S這個二者相乘的單位來表示其能量大小。從其產生原理可見，glitch與具體切換的開關位置有關。Code的高位MSB變化時一般會產生較大的glitch，所以datasheet中普遍定義majorcarry處的glitch。Glitch也和結構有關，R-string的glitch一般比R2R結構的glitch小，原因在第二部分有解釋。

Digitalfeedthrough則代表了模擬輸出與數字輸入的隔離程度。即使DAC沒有被選中進行通信，總線上的數字IO信號或時鐘跳動通過內部信號通路或者電源地的耦合也會造成DAC輸出的跳動，即為digitalfeedthrough。良好的設計可以保證這個值很小。

另外，DAC輸出noisedensity也是關注的一部分。DAC的噪聲來源可以分幾部分：VREF(如果有內部基準源的話，flicknoise+熱噪聲)，內部電阻串(電阻熱噪聲)，輸出buffer(flicknoise+熱噪聲)。用戶需要計算不同帶寬下輸出噪聲帶來的影響。系統設計時需要限制DAC輸出信號的帶寬來抑制不必要的噪聲。一般來說，不希望帶內噪聲限制DAC的輸出精度。

二、DAC的結構

DAC的數據手冊中一般會注明內部是何種結構。下面我們會結合DAC的指標，討論下常見結構DAC的優缺點，可以幫助理解為何不同結構的DAC有不同的指標，在系統上應該注意哪些重點。

2.1R-string結構

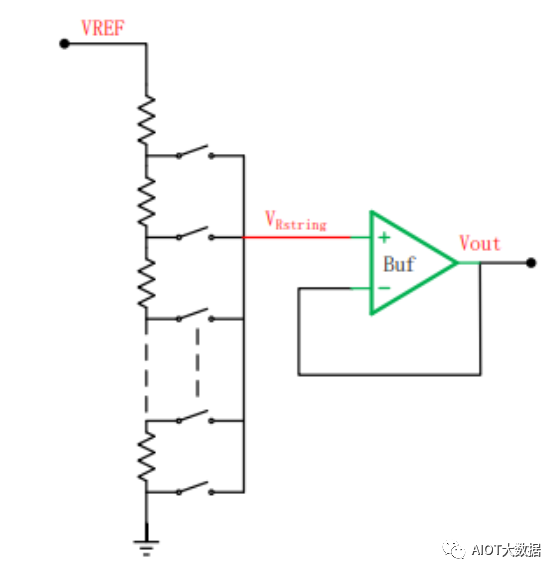

它采用了一串相等的電阻(即R-string的字面含義)，從而獲得與參考電壓成比例的值。典型結構如下圖。

這種結構的優點顯而易見：

1.當電阻串輸出點從下邊的開關切換到上邊的開關時，輸出電壓肯定是增加的。所以這種結構天然決定了其良好的單調特性(DNL不會小于-1)，這對系統閉環應用是一個很大的好處。

2.一次code變化僅對應兩個開關之間的切換，glitch很小，而且與code無關。所以這是一種低glitch結構。缺點是，消耗了大量的電阻和開關器件，受限于半導體電阻器件的匹配度，很難做到高位數。由此可以延伸出分段等改進的方式來減少電阻數量，但校準代價仍然較大，所以有效精度相對較低。

另外，電阻串總值較大，輸出阻抗高，限制了其工作速度。并且電阻串輸出阻抗隨code在不停變化，需要buffer來提供穩定的輸出能力。所以在應用上需要注意輸出buffer的驅動能力和穩定性，尤其是負載的電容大小。由于上面的特點，這種結構現在被普遍用于12~16位，DNL<+-1LSB(保證單調性)但對INL要求不是非常高(INL大多在12~14位精度)的DAC中。

2.2R-2R結構

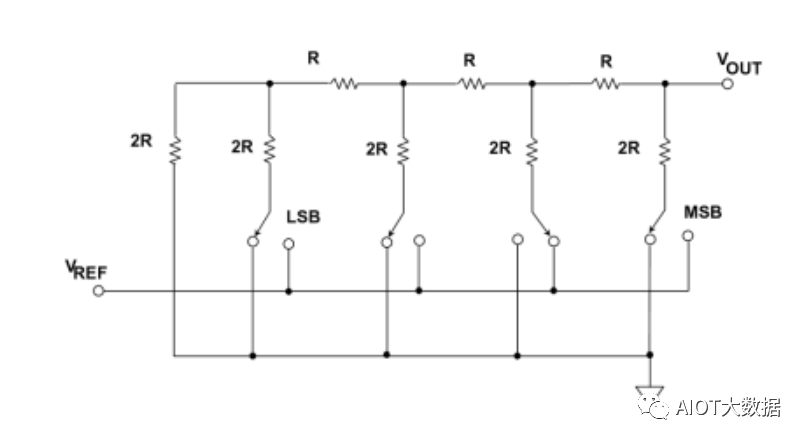

如圖所示，R-2RDAC只使用兩種阻值R和2R的電阻。這種結構的關鍵在于從任何一個2R電阻的右側往左看，等效阻抗都是R?？梢钥吹?，

原理上，N位DAC只需要2*N個電阻，因?yàn)殡娮钄?shù)量少，生產時可以校準到很高的線性度。

這種結構一般是電壓輸出。而且其輸出阻抗恒定為R，這使得連接到輸出節點的放大器很容易穩定。在使用外部高速buffer時，這種DAC可以達到更高的速度。當然，也有些R-2RDAC自帶輸出buffer，這種情況下，速度主要由內部的buffer來決定。

但另一方面，圖中的開關必須在寬電壓范圍(VREF至地)內工作，這給設計和制造都帶來難題。在不同code切換時，高低位的多個開關會經歷同時導通或者關斷的狀態，加上開關寄生電荷的影響，輸出會出現較大的glitch。

要特別注意的時，基準電壓VREF端的輸入阻抗會隨著代碼而大幅改變。因此使用這種DAC時，基準電壓輸入必須有較強的驅動能力，有時需要增加buffer，如果芯片內部沒有基準電壓buffer的話。
