?IGBT與Si MOSFET相比，主要區別在于它們的物理結構和性能特點。? IGBT結合了MOSFET和雙極晶體管的優點，具有高輸入阻抗和高開關速度(雖然比MOSFET慢，但比雙極晶體管快)，即使在高壓條件下也能實現低導通電阻。而Si MOSFET由于柵極隔離，具有高輸入阻抗和快速開關的特點，但在高壓下的導通電阻較高?1。

在導通特性方面，IGBT的導通損耗由器件導通時的壓降造成，其參數為Vce(sat)，隨溫度變化較小。而SiC MOSFET的導通特性表現得更像一個電阻輸出特性，具有更小的導通損耗，特別是在電流較小的情況下?2。

在開關特性方面，Si MOSFET的開關速度比IGBT更快，因為它屬于電壓控制器件，柵極電容較小，能夠更快地從導通狀態和關斷狀態轉換。IGBT由于內部存在雙極晶體管結構，在開關過程中需要克服內部晶體管基極區存儲的電荷，導致開關速度較慢?23。

在應用場景方面，IGBT適用于高電壓應用，因為它在高電壓條件下能實現低導通電阻。而Si MOSFET適用于低電壓應用，因其具有快速開關的特點。此外，SiC MOSFET由于其高工作頻率和低導通阻抗，適用于高頻和高效率的應用場景，如新能源汽車的牽引逆變器?

與 Si MOSFET 相比，IGBT 在同等材料厚度下可提供更高的阻斷電壓，因此非常適合高壓應用。IGBT 開關是 DC/AC 逆變器和圖騰柱 PFC 慢橋臂的理想選擇。

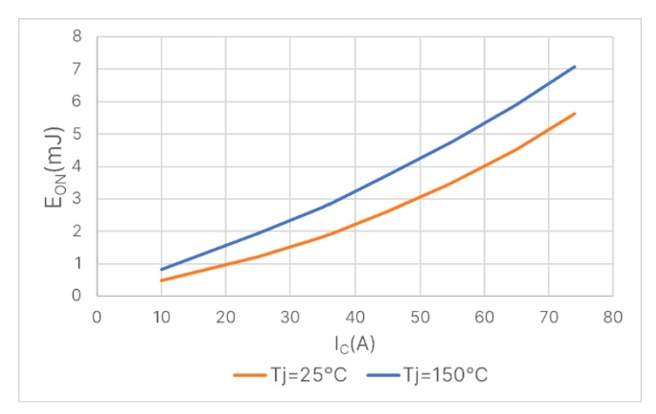

圖1：場截止 VII 的導通損耗(VCE=600V 時)

場截止 VII、IGBT、1200V

全新 1200 V 溝槽場截止 VII IGBT 系列

快速開關型，適合高開關頻率應用

改善了寄生電容，適合高頻操作

優化了二極管，實現低 VF 和軟度

IGBT FGY4L140T120SWD

FS7 系列 1200V、140A IGBT

TO247-4 封裝具有較低的 Eon，可支持更高的開關頻率和功率

高壓超級結 (SJ) MOSFET

硅高壓技術

成本更低，在功率要求較低的應用中可替代 SiC

可在各種高壓應用(升壓 PFC、DC-DC 轉換和 DC-AC 級)中用作開關，在較高功率下損耗較大

安森美 SUPERFET V (600V) 和 SUPERFET III (650V) 系列的 FAST 版本非常適合快速切換應用

提供多種封裝

MOSFET NTHL041N60S5H

單 N 溝道，SUPERFET V，600V，57A，41mΩ

TO-247 封裝

PD 高達 329W

Rg @1MHz 0.6Ω

MOSFET dV/dt 120 V/ns

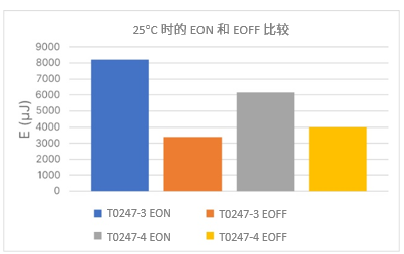

圖2：TO247-3 和 TO247-4 封裝的場截止 VII 開關損耗比較

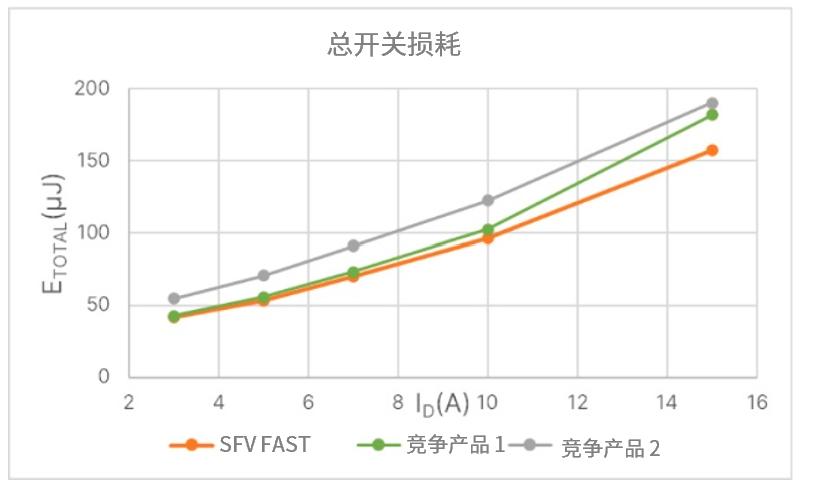

圖3：NTHL041N605SH 與競爭產品的總開關損耗比較

為功率開關搭配柵極驅動器

功率 MOSFET 是一種電壓控制器件，用作開關元件。為了操作 MOSFET，通常須將一個電壓施加于柵極(相對于器件的源極或發射極)。使用專用驅動器向功率器件的柵極施加電壓并提供驅動電流。

之所以需要使用柵極驅動器，是因為控制電路在低電壓下工作，無法提供足夠的功率來快速安全地為 MOSFET 柵極充電。圖 9 顯示了控制各類開關所需的電壓水平。柵極驅動器用于導通和關斷功率器件。

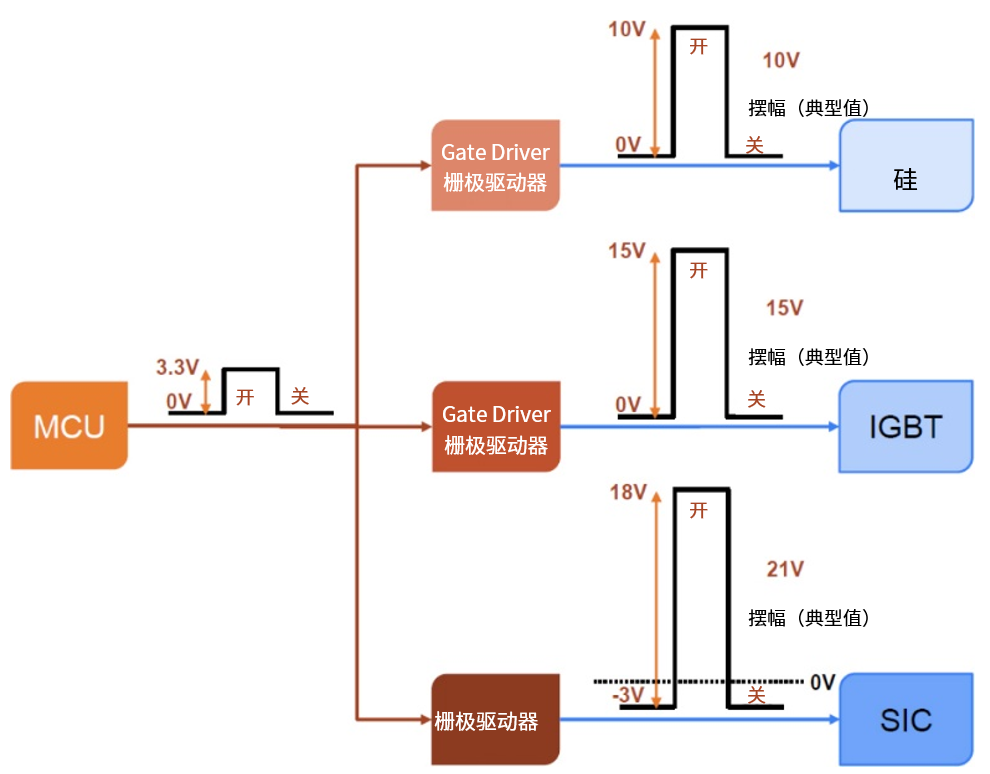

圖4：MOSFET 和 IGBT 的驅動

在圖4中，可以看到 SiC MOSFET 驅動的一個有趣特性：負柵極偏壓電源。為柵極提供負電壓有兩個重要原因。

如果關斷 MOSFET，在關斷序列結束時，VGS(柵源電壓)通常為 0V，可能會出現過度振鈴。這是由非常高的 dV/dt 引起的，并且會因寄生電容而加劇，產生感應沖擊。這種感應沖擊可能會在 MOSFET 應該已經關斷的時候造成其意外導通，導致半橋內電路短路并損壞 MOSFET。如果將 VGS 降低至負電壓，則會產生額外的裕量，發生感應沖擊的可能性就會減小。

此外，將關斷電壓降低至 0V 以下可以減少開關損耗。如圖 10 所示，當驅動安森美的第二代“M3S”系列 SiC MOSFET 時，開關損耗可減少多達 100uJ，從而使 EOFF 損耗減少 25%。更多信息可參閱 安森美 EliteSiC 第二代 1200V SiC MOSFET M3S 系列應用手冊。

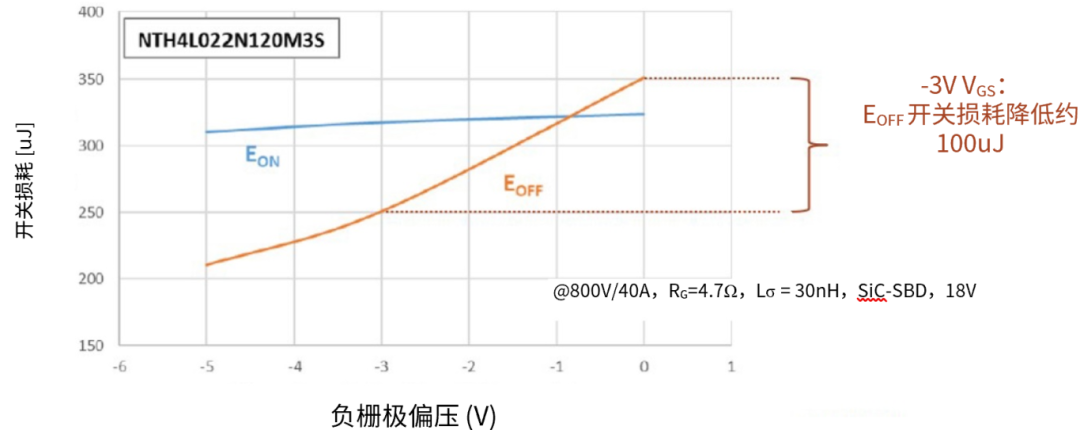

圖 5：負柵極偏壓與開關損耗的關系

SiC 柵極驅動器產品組合如表3 所示，列出了產品的最大工作電壓、拉/灌電流和通道數。隔離式 IGBT 柵極驅動器產品組合及其特性、額定電壓和拉/灌電流如表4所示。

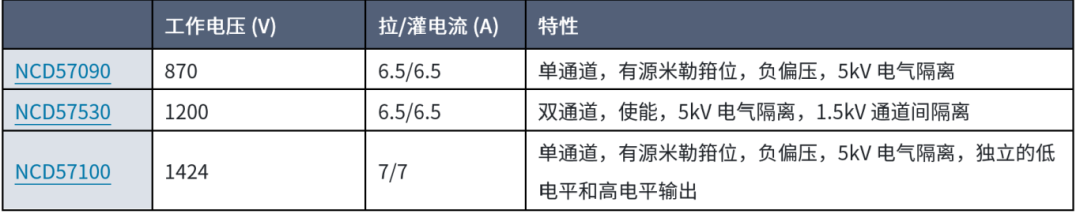

表3：安森美 SiC 柵極驅動器產品組合

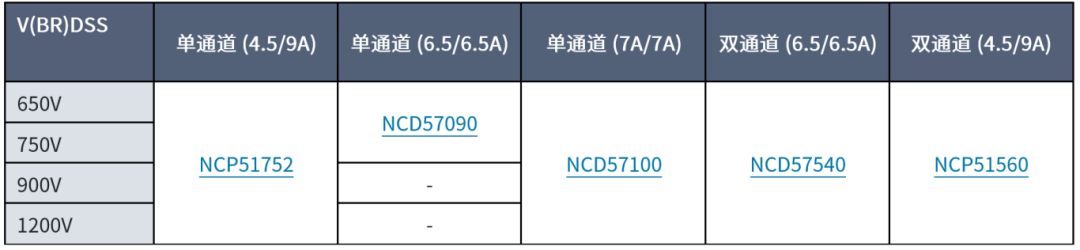

表4：安森美 IGBT 柵極驅動器產品組合

柵極驅動器 NCD57080

隔離式高電流柵極驅動器

高電流峰值輸出 (6.5 A/6.5 A)

欠壓鎖定，有源米勒箝位

3.75 kV 電氣隔離，CMTI≥100 V/ns

傳播延遲典型值 60 ns

單通道

SOIC-8 封裝

4.5 A/9 A 峰值拉/灌電流

30V 輸出擺幅

36 ns 傳播延遲，延遲匹配最大值 5 ns

3.75 kV 電氣隔離，CMTI≥200 V/ns

單通道

集成負偏壓產生功能 - 簡化驅動并節省系統成本

SOIC-8 封裝

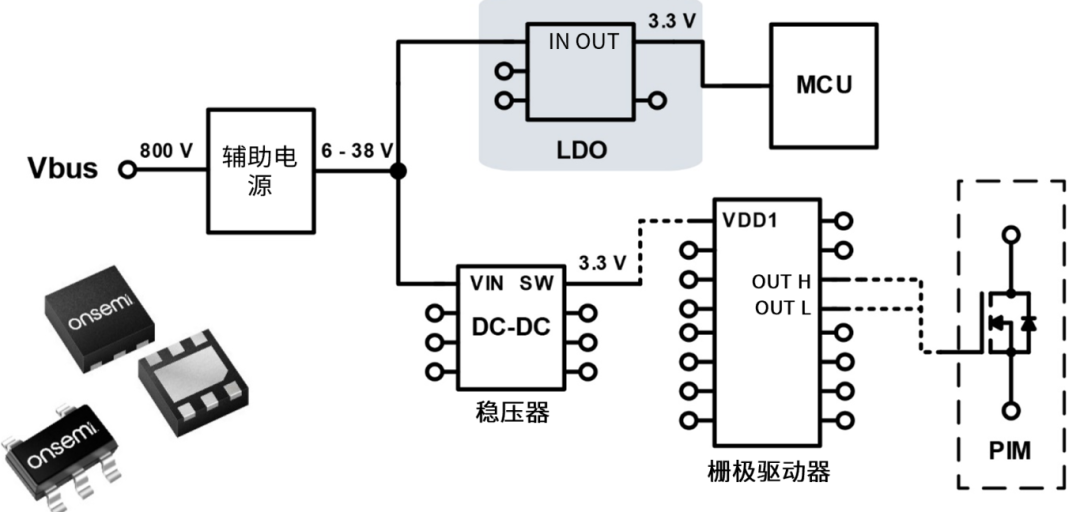

通常采用穩壓器和 LDO 來提供穩定的低電壓。在要求電路簡單、低成本和低工作電流的設計中，LDO 是首選。雖然開關模式穩壓器能提高效率、降低功耗，但在大多數情況下，其設計更為復雜，而且更昂貴。

NCP730 是一款 CMOS LDO 穩壓器，具有超低靜態電流(典型值 1 μA)、快速瞬態響應和寬輸入范圍 (2.7 V – 38 V)。提供固定和可調電壓兩種版本。

對于 UPS 及任何其他電源應用，確保低壓系統安全運行非常重要。在具有裸露連接器的系統中，包括對工業 UPS 至關重要的 CAN 總線接口，可能會發生 ESD。在安裝和維護期間，此類接口可能會暴露出來。這些模塊上可能會積聚過多的電荷，當將電纜連接到帶 CAN 收發器的控制模塊時，過多的電荷可能會從電纜流入模塊，然后流入 CAN 收發器，最大放電電壓可達 30 kV，可能會損壞系統。穩健的系統級保護是安森美產品具有的突出特性之一。

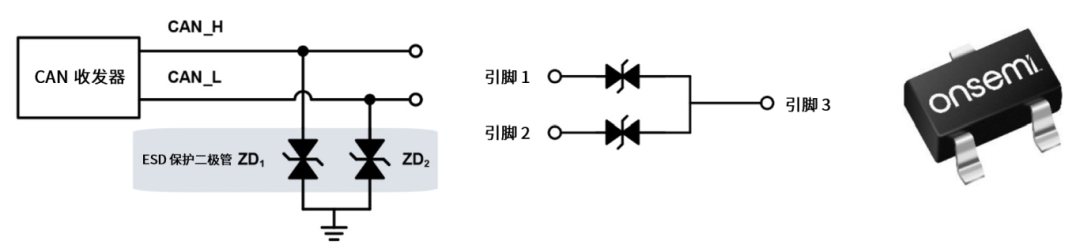

NUP2105L 旨在保護高速和容錯網絡中的 CAN 收發器，使其免受 ESD 和其他有害瞬態電壓事件的影響。它為系統設計人員提供了一種低成本選擇，可提高系統可靠性并滿足嚴格的 EMI 要求，包括 IEC 61000-4-2、4 級、30 kV。
