超寬的帶隙(UWBG)材料可以擴大寬帶蓋(WBG)材料(例如碳化硅)(SIC)和氮化碳(GAN)在電源轉換應用中提供的改進范圍。在本文中，我們總結了基于UWBG鋁(ALN)的MOSFET設備的最初初始演示 。開創性的工作突出了在電力轉換應用中使用該材料的一些承諾和挑戰。

UWBG材料

需要數十年的研發才能成功地將新的材料系統商業化。 UWBG材料處于這項工作的初始階段。這些材料比傳統硅(SI)和WBG材料提供的理論優勢可以證明它們?cè)趧?chuàng)建功能設備中所帶來的眾多障礙。

當前正在研究的UWBG材料的特征是帶隙超過4個，關鍵擊穿場可能是WBG材料提供的2到5倍。這些材料可以在超高電壓和溫度環境中提供顯著優勢，以及啟用應用，例如光子和柔性集成電路，超輻射電阻等等。

作為對功率轉換中常用的優點(FOM)的自然發展，UWBG材料的理論優勢可以生產具有較低特異性的耐藥性(R ON)的設備，以進行給定的故障電壓(V BR)或較小的對話同一r的死區域。這會導致較小的電容，從而走向更快的切換途徑。更快的切換又有助于減少轉換器中的被動組件并提高其功率密度。

?-GA 2 O 3， Diamond和Aln是正在研究的一些最有希望的UWBG材料。表1列出了其中的一些屬性，并將其與SI和WBG材料進行了比較。

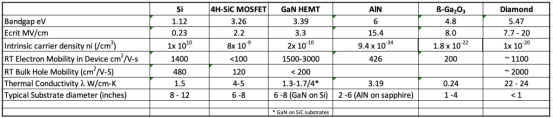

表1：UWBG，SI和WBG材料的某些特性

現在讓我們討論制造基于ALN的電源設備所涉及的一些挑戰。

Aln Power設備

高帶隙和導熱率是ALN的關鍵優勢。此外，直接的帶隙和輻射公差為其在光子集成電路和極端環境電子中的使用創造了潛力。但是存在幾個挑戰，其中一些列出了下面：

· 底物和生長：ALN具有3個晶體結構，由于相對容易的生長機制，六角形排列最廣泛。 ALN晶體具有2800°C的高熔點和高脫離的壓力，使標準技術(例如熱熔體)變得困難。物理蒸氣轉運(PVT)已用于生長散裝ALN晶體，位錯密度低于10 4 /cm2，但尺寸約為50 mm或更小。 缺乏可行的天然基材使得難以制造垂直電源設備。藍寶石底物上的外延ALN生長提供了低成本的方法，但是螺紋脫位密度可以產生載體補償并增加泄漏。具有金屬有機化學蒸氣沉積(MOCVD)的外延過度生長(ELO)以及具有高溫退火的脈沖濺射沉積(PSD)是減少這些缺陷的有前途的方法。

· 摻雜和接觸形成：ALN中N型SI供體的電離能量超過250 mV。這與較高興奮劑水平的供體補償相同，很難實現良好的歐姆接觸。例如，在1×10 19 /cm 3的Si摻雜濃度下，在室溫下在ALN中占1×10 17 /cm 3 。這個問題也可以在鉆石中看到，這使得對v BR度量的R與理想的，全能電離估計值的吸引力要低得多。

ALN MOSFET的演示

在第一次展示ALN MOSFET時，作者最初著重于提高N摻雜ALN的接觸性。由Ti/al/ti/au組成的金屬堆棧被濺射到藍寶石上的MOCVD生長的Aln上，形成圓形傳輸線(CTLM)模式。生長的Si摻雜濃度為4.5 x 10 18 /cm 3。在750°C至950°C的溫度下，將觸點在N 2環境中退火。

所有接觸均顯示出非歐味的行為，表明N-ALN和金屬接觸之間存在障礙。對超過10 V的準線性區域的分析表明，950°C退火產生的最低特異性接觸電阻為0.148Ω-CM 2，以及16.5mΩ/sq的板電阻。該條件用于MOSFET的源/排水接觸形成。 MOSFET的示意圖橫截面如圖1所示。

這些設備最初是通過等離子體蝕刻來分離的。在源/排水金屬化和退火之后，將250 nm厚的N-ALN頂層嵌入170 nm，并將30 nm厚的氧化鋁(Al 2 O 3)柵極介電沉積并進行圖案。最終形成了PT/AU門金屬。 MOSFET的柵極長度為20μm，通道寬度為400μm，柵極凹陷寬度為10μm。

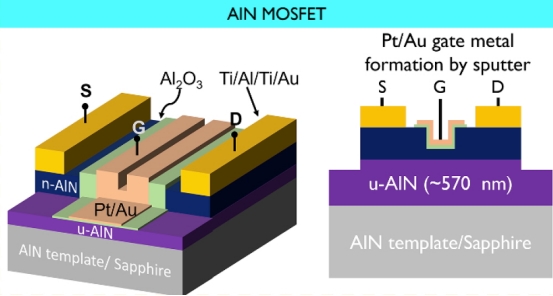

圖1：基于ALN的MOSFET的橫截面示意圖

MOSFET是耗盡模式(D模式)，閾值電壓V Th為-10.91 V，高閾值斜率為7.92 V/十年，表明較高的陷阱狀態密度?；诳傠娮栌?jì)算，據估計，通道電阻有助于制造設備的抗性大部分，該設備的抗性為3.65MΩ-mm。這可以通過設備縮放和設計改進來優化。設備的傳輸特性如圖2所示。

在較高的排水偏見下增加的陽離子電流歸因于半構造的ALN層中的身體泄漏，可能是由于缺陷而產生的。獲得2.06 x 10 2的ON/OFF電流比。當創建首選增強模式設備時，可以降低此ON/OFF比率，這可能指出在實際功率轉換應用中使用cascode配置與D模式設備一起使用。該橫向裝置的擊穿電壓由門/排水間距確定，并在250 V左右測量，對應于0.5 mV/cm的場。將通道的遷移率提取到2.95 cm 2 /v·S，遠低于大量N-ALN膜進行的測量。

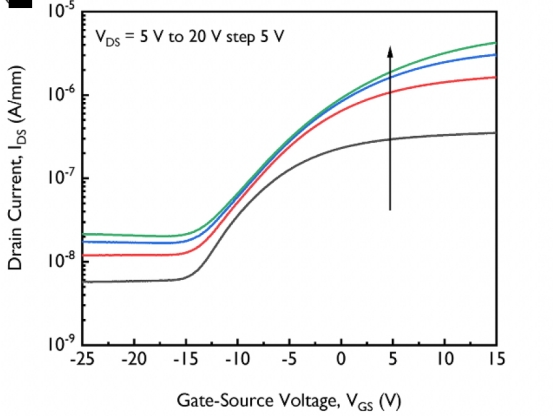

圖2：基于ALN的MOSFET的傳輸曲線

結論

在這項工作中強調了創建可行的Aln MOSFET的一些挑戰。泄漏，通道遷移率和阻力的改善將創造前進的路徑。有效的P型摻雜還可以在設備體系結構選項中進行更大的選擇。分級的Al X Ga Y N設備可以改善某些約束，并在包括SIC和SI在內的各種底物上創建高質量的膠片方面有更多的經驗。 ALN與?-GA2O3和Diamond一起仍處于UWBG設備探索的早期階段，并且隨著更多努力的發展，預計將來會有許多突破。
