?DCDC降壓電源的工作原理?基于開關電源技術，主要通過開關器件(如MOSFET)的導通和截止來控制輸入電源的電流，從而實現將高電壓轉換為低電壓。DCDC降壓電源的核心組件包括開關管、電感、續流二極管和濾波電容等。

工作原理

?開關管導通?：當開關管導通時，輸入電源Vin的電流通過開關管流向負載RL，同時給電感L和電容C充電。此時，電感兩端的電壓保持不變，電流呈線性上升?12。

?開關管截止?：當開關管截止時，電感通過續流二極管繼續導電，電流通過二極管流向負載RL，同時電感放電。此時，電感兩端的電壓反向，電流呈線性下降?12。

?周期性開關?：開關管周期性地導通和截止，電感在充電和放電過程中儲存和釋放能量，從而在負載RL上產生所需的低壓直流電。通過控制開關管的導通時間(占空比)，可以調節輸出電壓的大小?12。

關鍵組件及其作用

?開關管?：控制電流的通斷，實現電壓的轉換。

?電感?：儲存和釋放能量，抑制電流變化。

?續流二極管?：在開關管截止時提供電流回路，保證電感放電。

?濾波電容?：平滑輸出電壓，提供穩定的直流電。

應用場景

DCDC降壓電源廣泛應用于各種需要電壓轉換的場合，如：

?汽車電子?：將汽車電瓶的12V直流電轉換為5V或3.3V等低電壓，為車載電子設備供電。

?通信設備?：在移動通信設備中，將外部電源的電壓轉換為適合內部電路工作的電壓。

?工業控制?：在工業控制系統中，提供穩定的直流電源，確保設備的穩定運行?3。

1.雙開關型升-降壓

升-降壓型一般有兩種拓?fù)洌弘p開關型(圖5-1)和四開關型(圖5-2)，從雙開關型拓?fù)浣Y(jié)構可以看到，其和反相型DC-DC結構一樣。這主要涉及到理解方式：當不關注反相這個屬性時(負電壓)，取Vout絕對值：

當D=0.5時，Vout=Vin;當D<0.5時，Vout0.5時，Vout>Vin，這樣既可以實現升壓也可以實現降壓。在這種拓?fù)渲校斎腚娏骱洼敵鲭娏鞫家驯粓?zhí)行“斬波”，也就是說這些電流之間是不連續的，而且轉換時間非常短(電容補充電流)。相關波形回看DC-DC-4：反相型的工作原理，相比普通升壓轉換器，生成的輸出電壓中所含的電壓尖峰可能會更多。對于這些問題，可以通過適當大小的輸出電容器或后置穩壓濾波器來解決。

圖5-1：雙開關型升-降壓拓?fù)?

開關管導通，S2截止，電感器儲能，電流回路為：輸入VIN--->S1--->電感器L

開關管關斷，S2導通，電感器釋能，電流回路為：電感器L--->電容Cout--->負載RL--->S2

2.四開關型升-降壓

四開關型就是純粹升壓和降壓型的縫合體，當S2保持關閉不導通時，就變?yōu)榻祲和負?DC-DC-2：降壓型的工作原理)，此時S1為上管;當S1保持打開導通時，就變?yōu)樯龎和負?DC-DC-3：升壓型的工作原理)，此時S2變?yōu)橄鹿堋?肖特基二極管做續流元件已經屬于比較落后的技術，后面的模型以及講解均以MOS來作續流元件，即同步模式)

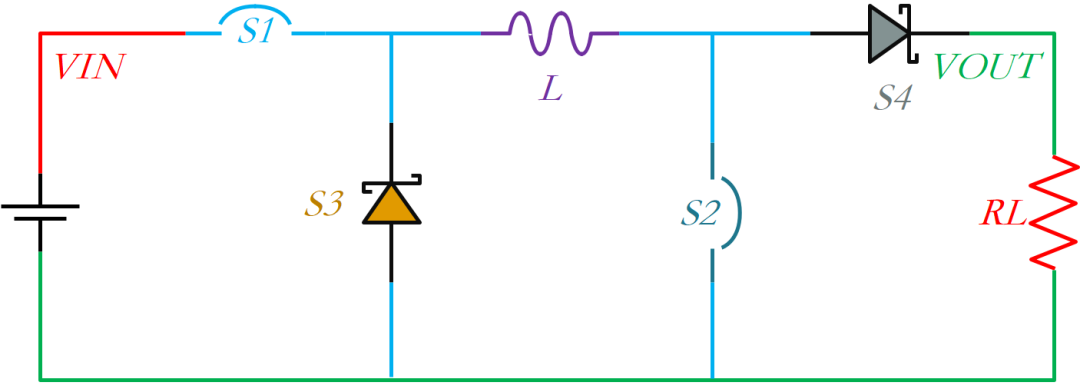

圖5-2：四開關型升-降壓拓?fù)?

當轉換器在輸入電壓處于輸出電壓范圍內的傳輸區域中工作時，處理這些情況有兩種方式：或是降壓和升壓級同時有效，或是開關循環在降壓和升壓級之間交替，每個通常以正常開關頻率的一半運行。交替方式可以在輸出端引起次諧波噪聲，而與常規降壓或升壓工作相比，輸出電壓精度可能不那么精確，但與同時有效方式相比，因?yàn)闇p少了開關損耗，轉換器將更加有效。

根據輸入電壓和設置輸出的電阻值，器件可以在降壓模式、降壓-升壓模式和升壓模式之間平穩轉換。當輸入電壓大于輸出電壓時，工作在降壓模式，當輸入電壓小于輸出電壓時工作在升壓模式。當輸入電壓接近輸出電壓時，交替地以一周期降壓和一周期升壓模式操作。開關頻率一般由外部電阻器設置。為了減少高功率條件下的開關功率損耗，建議將開關頻率設置在500kHz以下。如果系統需要高于500kHz的較高開關頻率，建議設置較低的開關電流限制，以獲得更好的熱性能。

降壓-升壓拓?fù)浣Y(jié)構在輸入和輸出端都有脈沖電流，因?yàn)槿我环较蚨紱]有LC濾波器。對于降壓-升壓轉換器，可以分別使用降壓和升壓功率級計算。具有兩個開關的降壓-升壓轉換器適用于50W至100W之間的功率范圍(雙開關型)，同步整流功率可達400W(四開關型)。建議使用與未組合降壓和升壓功率級相同的電流限制的同步整流器。另外需要為升壓級設計降壓-升壓轉換器的補償網絡，因?yàn)镽HPZ(右半平面零點問題)會限制穩壓器帶寬。

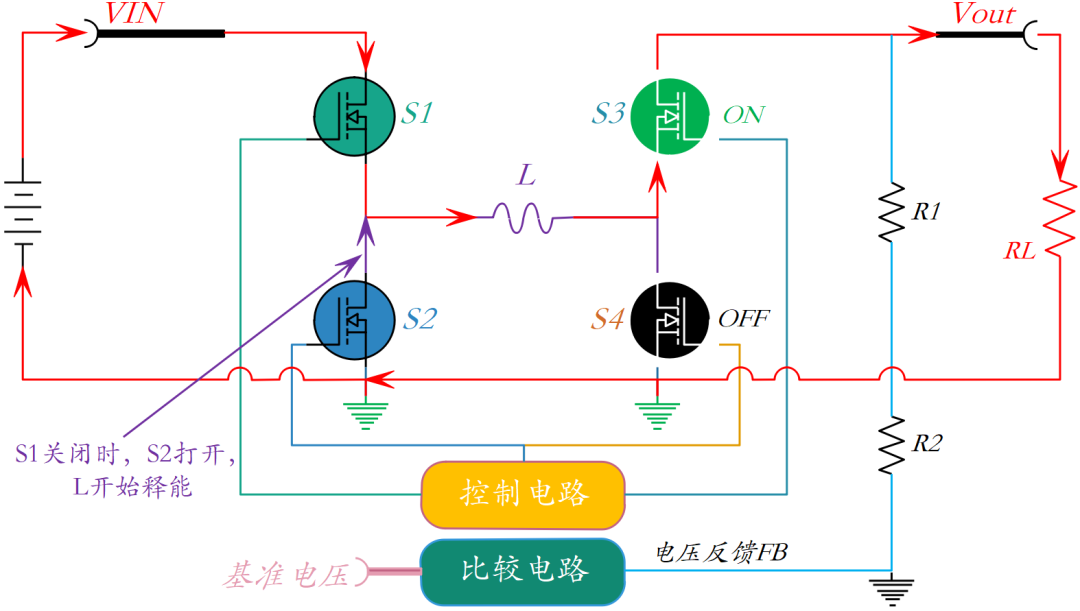

圖5-3：切換成降壓模式工作圖

CDC直流電源或直流-直流轉換器是這一領域的關鍵組件之一。DCDC直流電源在將直流電(DC)從一個電壓電平轉換到另一個電壓電平的過程中發揮著至關重要的作用，使航空航天電子、電信和可再生能源系統的各種應用成為可能。

一、什么是DCDC直流電源?

DCDC直流電源是一種電子設備，旨在將一種直流電壓轉換為另一種直流電壓。這一過程對于為需要特定電壓水平才能正常工作的各種元件供電至關重要。轉換的結果可以是更高的電壓(升壓)、更低的電壓(降壓)或兩者兼有(降壓-升壓)。隨著電子系統日益復雜，DCDC直流-直流轉換器已成為有效電源管理不可或缺的設備。

二、DCDC直流電源的關鍵組件

DCDC電源通常由幾個關鍵元件組成，它們共同作用促進電壓轉換：

1. DCDC直流電源的輸入級： 這是連接DCDC直流電源輸入直流電壓的地方。直流電壓可能來自各種來源，如工業用電、電池或太陽能電池板。

2. DCDC直流電源的開關元件： 這通常是一個晶體管，可快速開啟和關閉，控制電路中的能量流。開關頻率對效率和性能至關重要。

3. DCDC直流電源的儲能元件： 電感器和電容器通常用于在開關過程中儲存能量。電感器在降壓和升壓轉換器中尤為重要，因?yàn)樗鼈冇兄谡{(diào)節電流。

4. DCDC直流電源的輸出級： 能量轉換后，輸出級將調節后的電壓輸送到負載。它通常包括濾波器，以消除輸出電壓中的任何波紋。
