1伺服電機運動控制系統概述

1.1運動控制模型

本伺服電機運動控制系統采用如圖1所示的運動控制模型搭建,其中伺服電機由臺達B2系列伺服器驅動,通過調節伺服驅動器參數以及編寫PLC程序,可實現包括距離控制、旋轉角度控制、定位控制、路徑控制以及閉環控制在內的多種運動控制實驗[1]。

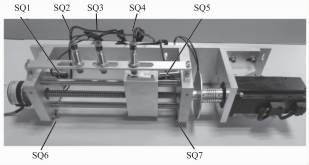

圖1運動控制模型

該運動控制模型主要由底板、伺服電機、聯軸器、絲杠、滑塊、增量型編碼器、限位開關以及各類傳感器等部件構成。其中SO1、SO5為光電傳感器,作為運動控制的左右限位:SO2、SO3、SO4為NPN型電感傳感器,能感測金屬滑塊的移動:SO6、SO7為微動開關,作為運動軸的左右極限限位,絲杠的螺距為4mm。

1.2運動控制要求

將伺服電機的運動分為4個步驟:

(1）按下啟動按鈕SB1后,滑塊從任意位置查找到原點SO4,且查找過程中滑塊觸碰到SO1、SO5限位開關時能自動反轉:(2）向右行駛2cm停止,5S后,轉塔開始向左運行,至SO3處停止:(3）停止5S后繼續向左運行,至SO2處再次停止:(4）停止5S后滑塊自動回到原點SO4,整個運動過程結束。在運動過程中按下停止按鈕SB2以及滑塊觸碰到SO1、SO5左右限位,SO6、SO7左右極限,系統立即停止運行。

2伺服電機運動控制系統硬件設計

2.1PLC的選型及l(fā)/o分配

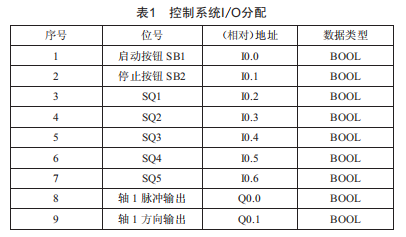

隨著工業生產要求的提升,對于伺服電機的運動控制也有著越來越高的要求,尤其在穩定性和精度等方面[2]。同時根據該運動控制模型及伺服電機運動系統的控制要求,系統共需要7路數字量輸入對應2個按鈕及5個傳感器,另需配備一組高速脈沖輸出口以控制伺服電機的旋轉和方向。綜合系統性能要求、穩定性、控制精度及成本等多方面因素,選擇了SIEMENSCPU1212CDC/DC/DC晶體管型PLC作為系統主控制器,CPU1212C共有7輸入、6輸出,其中包含3組高速脈沖輸出。該伺服電機運動控制系統具體的I/o地址分配如表1所示。

2.2伺服驅動器參數設定

伺服驅動器是用來控制伺服電機的一種控制器,一般通過位置、速度和力矩3種方式對伺服電機進行控制,實現高精度的傳動系統定位。相應的,不同控制方式均需要對伺服驅動器參數進行正確設置,才能使伺服電機正常工作。

根據運動控制模型和運動控制的要求,本系統采用臺達B2系列伺服驅動器,并選用位置控制方式,同時設置伺服電機的圈脈沖為10000,相關參數設置如表2所示。

其中臺達B2系列伺服驅動器內置編碼器的分辨精度為160000,p1-44和p1-45分別用于設置電子齒輪比的分子和分母,故伺服電機旋轉一圈,pLC需發送脈沖的個數等于分辨率除以電子齒輪比,即:

3控制系統程序設計

3.1運動軸組態

根據運動控制系統要求以及硬件1/o分配,在T1A博途的運動軸組態中需對相應的工藝對象、控制方式、位置限制以及回原點參數進行正確設置,其中定義運動軸的控制方式采用pTo脈沖控制,測量單位為毫米:設置脈沖輸出口為00.0,同時激活00.1的方向輸出:啟用硬限位開關10.6和10.2,分別對應運動軸的S01、S05左右限位,且均為高電平觸發:最后定義10.5即S04為主動歸位原點,設置逼近原點方向?yàn)樨?fù)方向,并允許硬限位開關處自動反轉。

3.2運動控制程序

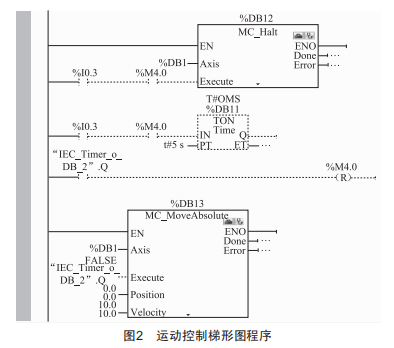

按照伺服電機控制系統要求,其運動控制分為4個步驟,即主動尋原點、右移固定距離、間斷左移及原點歸位。根據不同的運動步驟,選擇T1A博途中不同的MotionControl模塊,其中主動尋原點步驟利用MC一oHm原點查找模塊,右移和左移選用MCMoemvmlRtiem相對位移模塊實現,伺服電機的暫停則利用了MC一Rlt模塊,最后原點歸位選用MCMoemAbSolutm絕對位移模塊[5]。在T1A博途V15中編寫的部分運動控制梯形圖程序如圖2所示。

伺服電機的間斷移動是利用MCMoemvmlRtiem相對位移指令通過定位較大的位移,并通過傳感器10.3、10.4觸發運動軸停止指令MC一Rlt配合Tp脈沖定時器和ToN接通延時定時器實現[6]。其中Tp脈沖定時器是一種由脈沖觸發的斷開延時定時器,故可利用其定時時間結束的下降沿觸發MCMoemvmlRtiem相對位移指令以實現間斷運動。

4結語

本文通過介紹伺服電機運動控制系統的模型平臺及設計要求,針對臺達B2系列伺服器的工作特性及硬件設計,闡述了系統硬件選型及B2系列伺服驅動器參數調節的原理和步驟,通過在T1A博途V15軟件中編寫梯形圖程序,實現了S7-1200pLC對伺服電機運動系統的控制。實踐證明,該控制系統運行穩定,控制方案可行。
